• Pomiar i wyświetlanie krzywych I-U do 1500 V i 30 A, w tym dla modułów o wysokiej wydajności (PVA-1500HE2)
• Zaawansowany, wbudowany model modułów fotowoltaicznych umożliwia natychmiastowe sprawdzanie wydajności rzeczywistych modułów
• Opóźnienie między pomiarami wynoszące 9 sekund umożliwia pomiar instalacji 3,5 MW w czasie poniżej 1 godziny
• Interfejsy bezprzewodowe zapewniające szybszą konfigurację, bezpieczniejsze środowisko pracy i swobodę ruchu podczas rozwiązywania problemów z fotowoltaiką
• Automatyzacja zarządzania danymi, analizy i raportowania

Zmierz wydajność systemu fotowoltaicznego

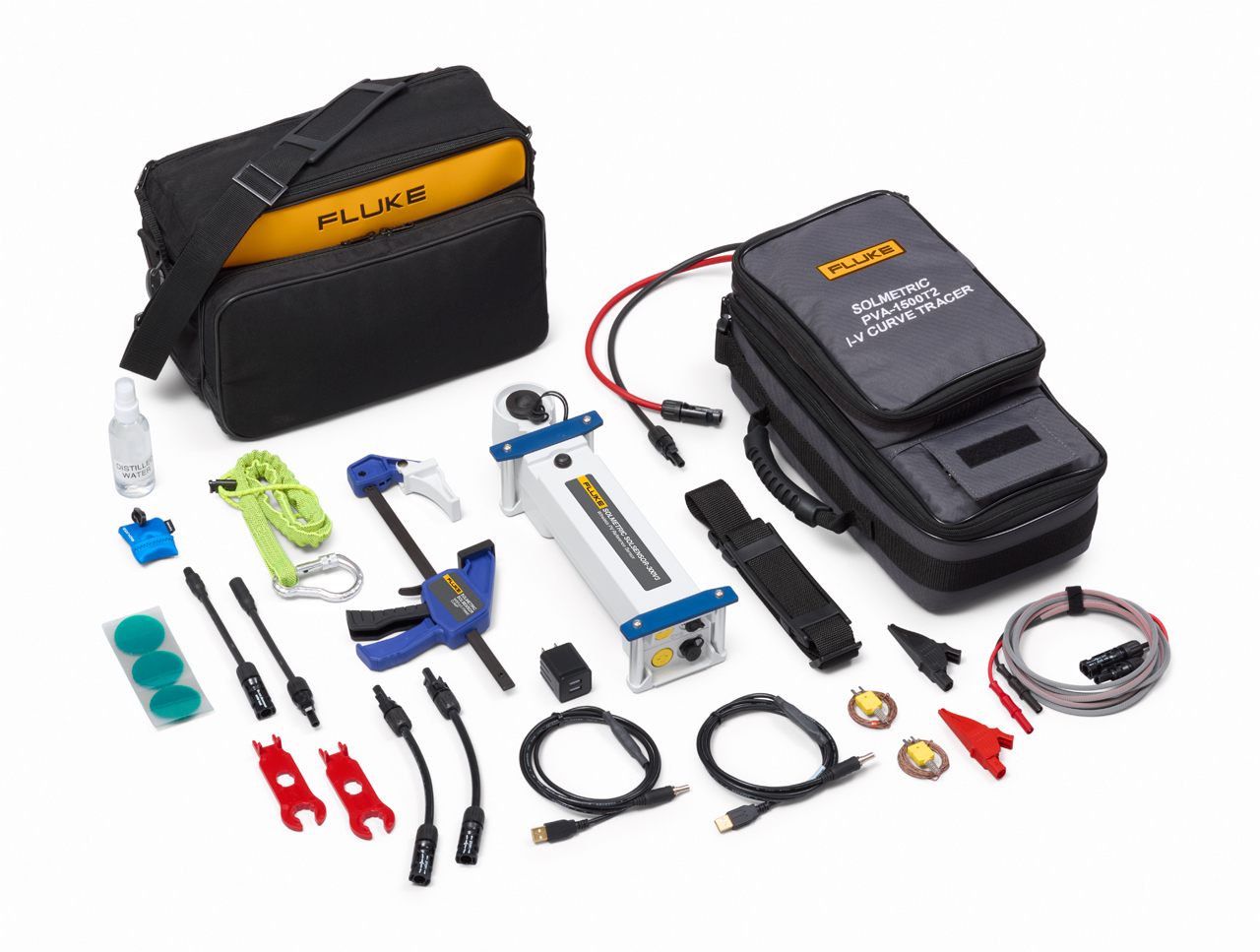

PVA-1500 to najnowocześniejszy zestaw rejestratora krzywej I-U przeznaczony do pomiaru wydajności instalacji fotowoltaicznej. Dzięki temu precyzyjnemu przyrządowi pomiarowemu można wiarygodnie ocenić stan i wydajność modułów oraz instalacji słonecznych, a także podejmować świadome decyzje zmierzające do zwiększenia ich wydajności i trwałości.

Zestaw PVA-1500 cechuje się szeregiem zaawansowanych funkcji, takich jak sprawne rejestrowanie krzywej I-U, zapewniające szybkie i szczegółowe dane dotyczące wydajności. Intuicyjny interfejs użytkownika zapewnia łatwą nawigację i analizę danych w czasie rzeczywistym, co pozwala na natychmiastową identyfikację potencjalnych problemów. Dzięki wczesnemu wykrywaniu problemów można zmaksymalizować produkcję energii słonecznej i zminimalizować przestoje.

Kompleksowe pomiary i skuteczna analiza

Podczas przekazywania do eksploatacji, obsługi, konserwacji i rozwiązywania problemów z panelami fotowoltaicznymi testowanie krzywej I-U jest najbardziej kompletnym pomiarem wydajności modułu słonecznego. Szybka analiza danych źródłowych krzywej pomaga w wykrywaniu nieregularności, a funkcje przechowywania danych wyznaczają punkt odniesienia dla przyszłych badań wydajności.

Dokładna rejestracja krzywej I-U

Przyrząd PVA mierzy krzywą I-U (prąd w funkcji napięcia) łańcucha modułów lub pojedynczego modułu fotowoltaicznego przy użyciu obciążenia pojemnościowego. Pomiar jest zwykle wykonywany na poziomie łańcucha, poprzez bezpośrednie połączenie z łańcuchem lub na skrzynce łączeniowej z wykorzystaniem bezpieczników do wybrania testowanego łańcucha. Liczbę punktów krzywej I-U można ustalić na 100 lub 500. Dodatkowo PVA generuje krzywą P-U (moc w funkcji napięcia), a także mierzy Isc, Voc, Imp, Vmp, Pmax, współczynnik wypełnienia i współczynnik wydajności (stosunek zmierzonej mocy do oczekiwanej mocy maksymalnej).

Oszczędzający czas interfejs

Korzystając z tabletu lub laptopa (tylko z systemem Windows) jako interfejsu użytkownika, można wykonać więcej testów w ciągu godziny i wyświetlić dane w wielu łatwych do odczytania formatach. Zapisuj pomiary, dotykając skonfigurowanego przez siebie drzewa systemu w punkcie mierzonej gałęzi. Oprogramowanie automatycznie obliczy oczekiwaną krzywą I-U i wyświetli współczynnik wydajności.

Zaawansowane możliwości testowania instalacji fotowoltaicznych o wysokiej wydajności

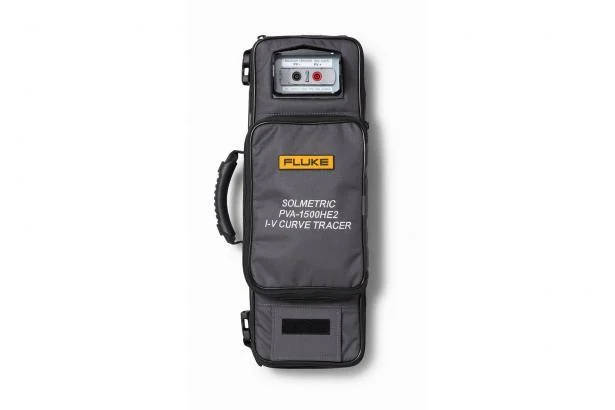

Dokładny pomiar modułów o wysokiej wydajności do 30 A: Wysoce wydajne moduły (o sprawności modułu >19%) charakteryzują się dużą pojemnością, co stwarza problemy podczas stosowania niektórych innych rejestratorów krzywych I-U, które mogą nie być w stanie dokonać pomiaru. Przyrząd PVA-1500HE2 został zaprojektowany specjalnie do pomiaru wszystkich typów łańcuchów, nawet tych z modułami o wysokiej wydajności do 30 A. Duża wydajność w środowiskach o wysokiej temperaturze Przyrząd PVA-1500HE2 cechuje się niskim opóźnieniem między pomiarami wynoszącym 9 sekund (przy Voc < 1350 V). Umożliwia pomiar instalacji o mocy 3,5 MW w ciągu godziny, nawet w środowiskach o wysokiej temperaturze, gdzie standardowe rejestratory krzywej często zawodzą z powodu przegrzania.

Bezprzewodowy czujnik referencyjny fotowoltaiki SolSensor™

Czujnik SolSensor™ dostarcza do modelu modułu fotowoltaicznego dane dotyczące natężenia promieniowania słonecznego, temperatury modułu i pochylenia macierzy. Model wykorzystuje te informacje do przewidywania kształtu krzywej I-U w danych warunkach operacyjnych oraz do przełożenia zmierzonej krzywej na typowe warunki testowe. Czujnik SolSensor™ jest zaciskany na ramie modułu, co automatycznie kieruje czujnik natężenia napromieniowania na płaszczyznę macierzy.

Wrażliwość widmowa czujnika z fotodiodą krzemową SolSensor™ jest korygowana odpowiednio do testowanej technologii fotowoltaicznej. Dostępne są specjalne współczynniki dla ogniw wielo- i monokrystalicznych, a także ogniw z tellurku kadmu (CdTe) oraz dla innych technologii cienkowarstwowych. Czujnik jest kompensowany temperaturowo, a odpowiedź kątowa każdej jednostki jest skalibrowana pod kątem obrotu i wysokości. W rezultacie SolSensor™ jest dokładny w szerokim zakresie technologii, warunków na niebie i kątów nasłonecznienia, umożliwiając pomiary krzywej I-U również wcześnie i późno w ciągu dnia.

Czujnik SolSensor™ ma dwa zewnętrzne wejścia termopar do pomiaru temperatur z tyłu modułu. Efektywna temperatura ogniwa może być również obliczona bezpośrednio na podstawie zmierzonej krzywej I-U zgodnie z normą IEC 60904-5. Opcjonalna funkcja SmartTemp™ przyrządu PVA łączy te dwie metody w celu uzyskania maksymalnej dokładności.

PVA i SolSensor™ komunikują się bezprzewodowo z komputerem użytkownika poprzez sieć Wi-Fi o zasięgu do 100 m. Oznacza to brak kabli pod nogami, szybką konfigurację, możliwość poruszania się podczas rozwiązywania problemów z łańcuchami i elastyczność pomiaru wielu skrzynek łączeniowych przy jednej konfiguracji czujnika SolSensor™.
