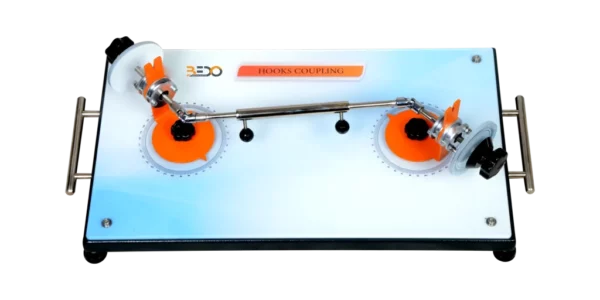

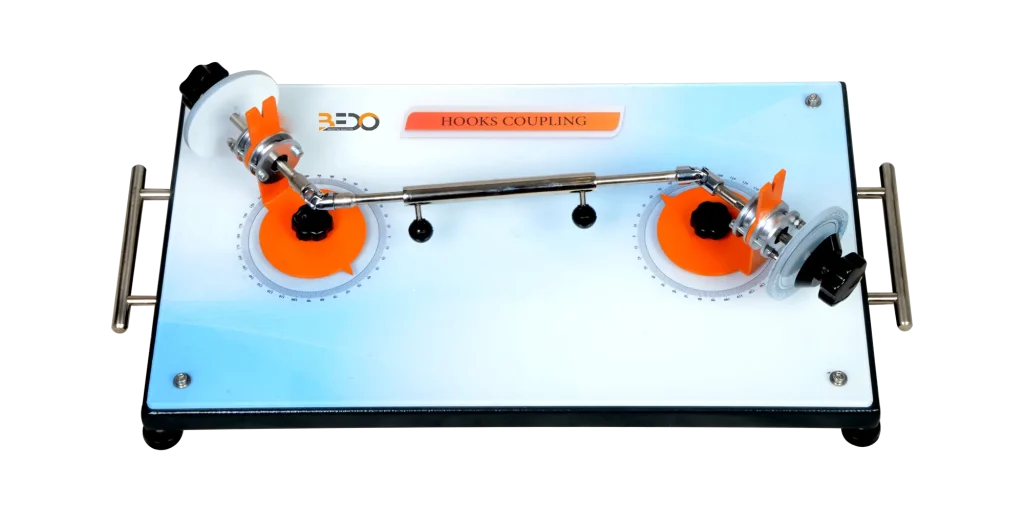

Mechanizm sprzęgający Hook's Bench Top Unit

Mechanizm sprzęgający Hook’s Bench Top Unit

Bedo
Categories:

Dodaj do zapytania

Description

Urządzenie Hookes Coupling Apparatus (DN – 013) umożliwia badanie wału przegubu uniwersalnego. Urządzenie pomaga również w określeniu błędu kardana na sprzęgłach hakowych.

Dane techniczne

  • Złącze uniwersalne
    • Ilość: 2
    • Średnica wewnętrzna złącza uniwersalnego 18mm.
  • Wał
    • Ilość: 3
    • Średnica: 18mm
    • Stal nierdzewna
    • Łożyska kulkowe

Zakres dostawy

  • Hooks Coupling Mechanism Bench Top Unit (DN – 013)
  • Hard copy user manual

Opcje

Szczegóły techniczne

  • Urządzenie służy do badania wałów przegubów uniwersalnych, które służą do przenoszenia momentu obrotowego i ruchu obrotowego.
  • Urządzenie składa się z dwóch przegubów uniwersalnych połączonych ze sobą za pomocą wału pośredniego.
  • Przegub uniwersalny jest również znany jako sprzęgło Hookesa i łączy dwa niewspółosiowe wały.
  • Dzięki zastosowaniu przegubu uniwersalnego moment obrotowy i prędkość są przenoszone nierównomiernie. Ta nierównomierna transmisja nazywana jest błędem kardana.
  • Ułożenie przegubów uniwersalnych i kąt odchylenia można ustawić za pomocą dwóch tarcz obrotowych na płycie podstawy.
  • Po stronie napędowej kąt wejściowy jest ustawiany i odczytywany przez napędowy przegub uniwersalny.
  • Wał pośredni przenosi moment obrotowy na napędzany przegub uniwersalny.
  • Kąt obrotu wyjścia można zmierzyć.
  • Błąd kardana jest określany na podstawie różnicy między dwoma kątami.
  • Komponenty urządzenia są zamontowane na płycie podstawy.
  • Urządzenie jest dostarczane z dwoma uchwytami, które ułatwiają przenoszenie urządzenia.

Eksperymenty

  • Zapoznanie z układem sprzęgła hakowego i jego komponentami.
  • Demonstracja nierównomiernej transmisji przegubu uniwersalnego
  • Zapoznanie z definicją i przyczynami błędu kardana
  • Obliczanie błędu kardana
  • Badanie wpływu kąta odchylenia i przegubów uniwersalnych na błąd kardana
