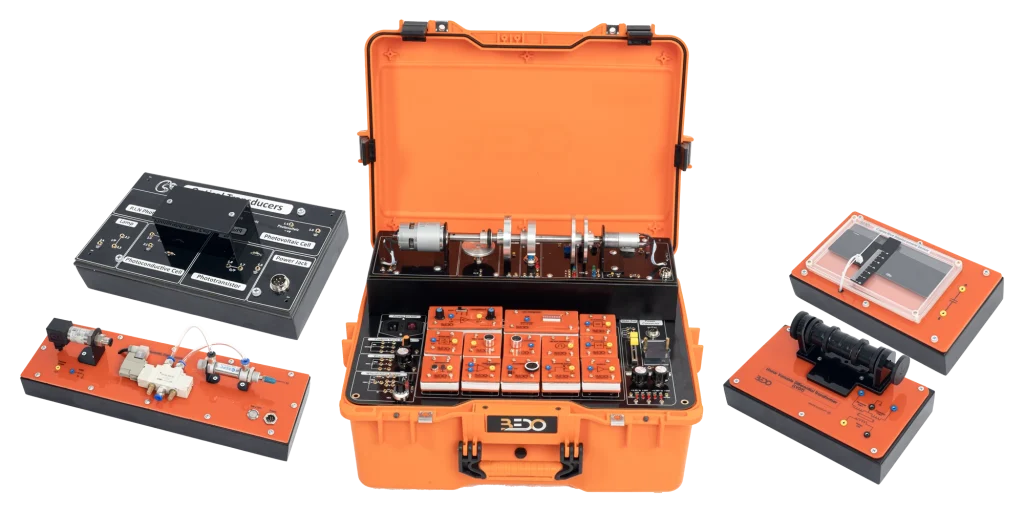

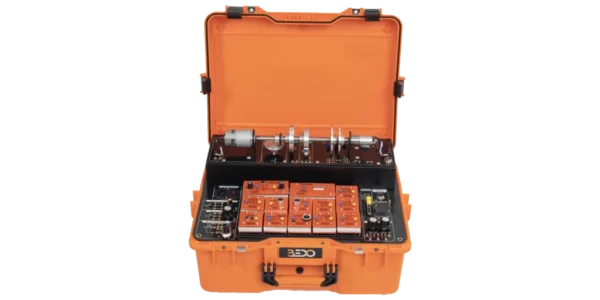

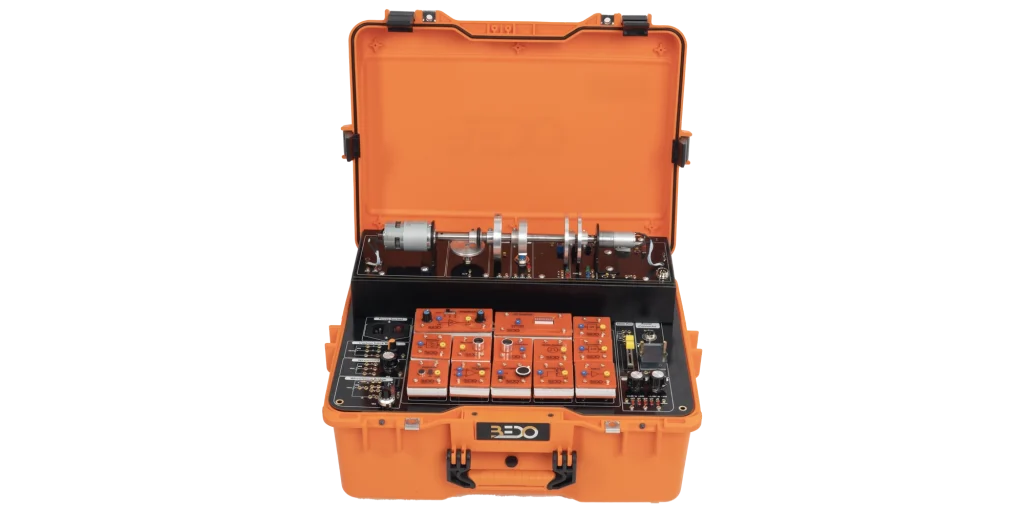

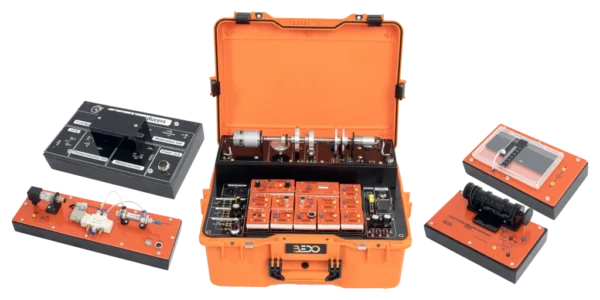

Trener czujników i przetworników

Description

Trener czujników i przetworników jest urządzeniem stacjonarnym zaprojektowanym z myślą o nauczaniu ważnych pojęć związanych z elektronicznymi obwodami sterowania. Koncepcje te obejmują różnicę między czujnikami i przetwornikami, definicje, funkcje, typy i klasyfikacje urządzeń wejściowych, urządzeń wyjściowych i obwodów kondycjonowania sygnału. Dzięki szerokiej gamie komponentów i bezpiecznych kabli połączeniowych. Uczestnik szkolenia będzie w stanie konstruować obwody i wybierać elementy w zależności od mierzonej wielkości i wdrażanej aplikacji.

Dane techniczne

Zastosowania przetworników rezystancyjnych:
- Potencjometr suwakowy
- Rezystor nawinięty drutem
- Precyzyjny potencjometr obrotowy
Zastosowania w pneumatyce i przetwornikach ciśnienia:
- Solenoidowy zawór powietrza
- Aktuator
- Czujnik ciśnienia
- Czujnik przepływu powietrza
- Wentylator prądu stałego
- Pompa ciśnieniowa
Przetworniki ruchu liniowego i obrotowego oraz przetworniki ruchu obrotowego
- PrzekaźnikDC
- CewkaDC
- SilnikDC
- Precyzyjny potencjometr serwo
- Optoelektroniczny czujnik odbiciowy czujnik
- Czujnik efektu Halla
- Optoczujnik szczelinowy
- Generator tacho generator
- Indukcyjny czujnik zbliżeniowy
Przetworniki optyczne
- Fototranzystor (tranzystor optyczny)
- Fotodioda PIN
- Ogniwo fotowoltaiczne (ogniwo słoneczne)
- Ogniwo fotoprzewodzące (LDR)
- Żarówka żarówka
Przetworniki dźwięku
- Głośnik
- Mikrofon elektretowy
- Brzęczyk elektromagnetyczny (piezoelektryczny)
- Nadajnik/odbiornik ultradźwiękowy
Przetworniki temperatury i wilgotnościTermistor NTC Przetworniki temperatury i wilgotności
- Termistor NTC
- Obwód zintegrowany (I. C)Czujnik temperatury
- Termopara typu 'K’
- Czujnik RTD
- Grzałka
- Czujnik wilgotności
Liniowe przetworniki położenia i siły
- Liniowy zmienny transformator różnicowy (LVDT)

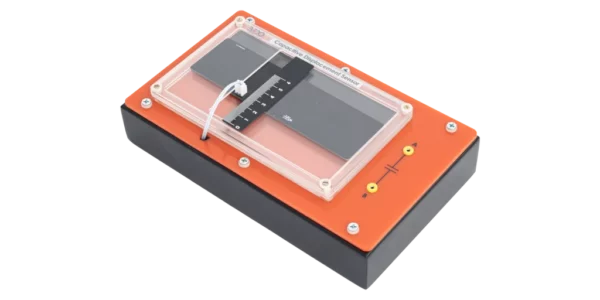

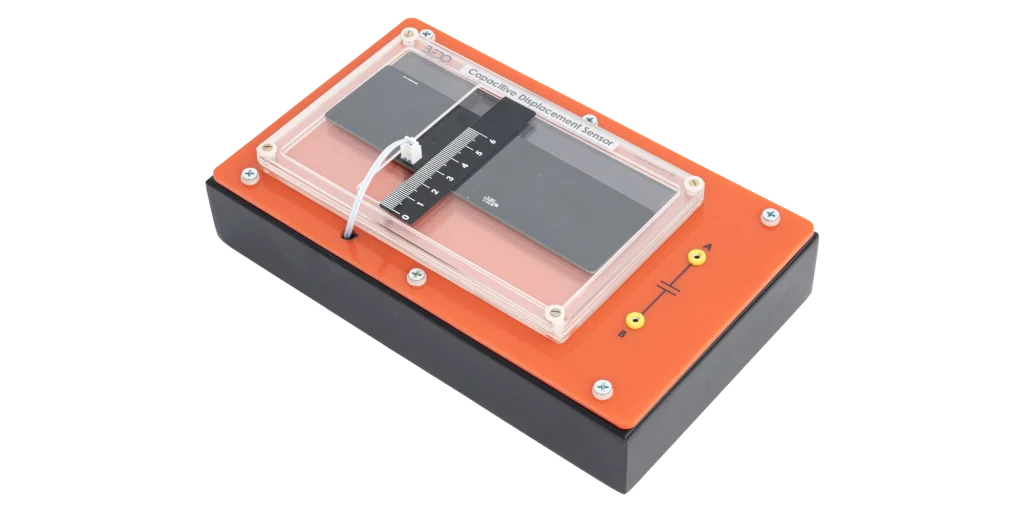

- Przetwornik pojemnościowy
- Miernik naprężenia (ogniwo obciążnikowe)
Obwody kondycjonowania sygnałów:
- Bufory
- Inwerter
- Komparator z przełączaną histerezą
- Wzmacniacze z regulacją wzmocnienia i offsetu
- Wzmacniacz prądowy
- Wzmacniacz sumujący
- Wzmacniacz różnicowy
- Wzmacniacz przyrządowy
- Wzmacniacz AC
- Oscylator 40kHz
- Filtr 40kHz
- Filtr dolnoprzepustowy z przełączaną stałą czasowąP. Filtr dolnoprzepustowy z przełączaną stałą czasową
- Precyzyjny prostownik pełnofalowy
- Obwód próbkowania i podtrzymania
- Integrator z przełączaną stałą czasową
- Konwerter V/F i F/V
- Różnicownik z przełączaną stałą czasową
- Konwerter V/I i I/V
- Oscylator alarmowy z przełączaną blokadą
- Wzmacniacz mocy
- Przełącznik elektroniczny
Urządzenia wyświetlające:
- Licznik/timer z wyświetlaczem LED
- Bargraficzny wskaźnik napięcia
- Multimetr cyfrowy

Zakres dostawy

Trener technologii czujników i przetworników (MSA100)
Twarda kopia instrukcji obsługi.
Pudełko na akcesoria.

Wymagania eksploatacyjne

Źródło zasilania 220 V AC 50/60Hz.

Opcje

Zawartość cyfrowa (BI01)

Szczegóły techniczne

Trenażer jest idealny do wykorzystania w edukacji inżynierii sterowania poprzez eksperymenty w pętli otwartej i zamkniętej.
Urządzenie edukacyjne zawiera wszystkie niezbędne zasilacze, źródła światła do przeprowadzania eksperymentów. /Jednostka edukacyjna zawiera szereg czujników, siłowników i przetworników, które są zainstalowane na pokładzie, takich jak solenoid DC, przekaźnik DC, przetwornik wilgotności, przetwornik tensometryczny, potencjometr silnikowy, fotodioda PIN, ogniwo fotowoltaiczne, termopara typu K, termistor NTC, czujnik temperatury, platynowy RTD, mostek Wheatstone’a’ a, brzęczyk, głośnik, mikrofon, licznik / timer, szyna z drutu, szyna węglowa, potencjometr suwakowy elementu grzejnego i żarówki.
Urządzenie zawiera również wzmacniacz prądu przemiennego, filtr dolnoprzepustowy, oscylator 40 KHz, filtr 40 KHz, próbkowanie prostownika pełnookresowego i zatrzymanie, wzmacniacz X100, diodę LED, wyświetlacz graficzny, wzmacniacz różnicowy, wzmacniacz oprzyrządowania, wzmacniacz prądowy, wzmacniacz sumujący, bufory, integrator inwertera, dyferencjator, konwerter V/F, konwerter V/I, wzmacniacz mocy, konwerter F/V, konwerter I/V, przełącznik elektroniczny, oscylator alarmowy, komparator, wzmacniacze i źródła napięcia stałego.
Zainstalowane są obwody zabezpieczające, które zapewniają bezpieczeństwo użytkownikowi.
Urządzenie jest wyposażone w cyfrowy multimetr, na którym wyświetlane są zmierzone wartości i parametry.
Wzmacniacze i filtry dolnoprzepustowe mają przełączniki, aby zapewnić szerszy zakres eksperymentów dla stażystów.
Symbole techniczne elementów sterujących są wydrukowane na panelu z zaciskami komponentów w celu bezpiecznego wykonania połączeń elektrycznych.

Eksperymenty

Budowa i testowanie kompletnych systemów sterowania w pętli zamkniętej dla prędkości obrotowej i pozycji.
Implementacja przełącznika elektronicznego.
Zrozumienie pozycyjnych przetworników rezystancyjnych.
Pomiary z wykorzystaniem mostka wheatstone’a.
Użycie czujników temperatury.
Pomiar światła i otoczenia.
Zastosowania pozycji liniowej.
Wykorzystanie ruchu liniowego lub obrotowego.
Wzmacniacze kondycjonujące sygnały.
Konwersje sygnałów.
Implementacja komparatorów, oscylatorów i filtrów.
Implementacja operacji matematycznych.
Zapoznanie się z charakterystyką systemów sterowania.
Wdrożenie praktycznych systemów sterowania.
Zapoznanie się z różnicą między systemami otwartej i zamkniętej pętli.
