Jednostka tarcia łożysk

Jednostka tarcia łożysk

Bedo
Categories:

Dodaj do zapytania

Description

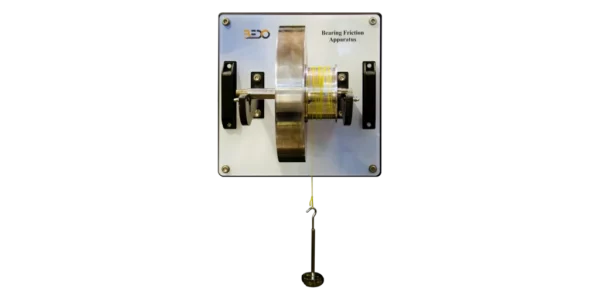

Urządzenie do badania tarcia łożysk (DN – 003) zostało zaprojektowane w celu zademonstrowania różnic między tarciem ślizgowym i tocznym oraz jego zastosowania w różnych zastosowaniach przemysłowych. Urządzenie jest wyposażone w różne typy łożysk ślizgowych i tocznych z różnych materiałów, takich jak żelazo i brąz.

Dane techniczne

  • Panewki łożyska jako łożysko ślizgowe, półpanewki
    • stal
    • czerwony brąz
    • PTFE (teflon)
    • łożysko kulkowe poprzeczne typu 6203
  • czop łożyska wału
    • Ø=17mm
  • koło zamachowe
    • Ø=250mm
    • waga: 22,2kg
  • Wagi
    • 1x 1N (wieszak)
    • 5x 1N
    • 1x 2N
    • 3x 5N
  • Płyta podstawy
    • Długość x Szerokość: 250x200mm
  • przechowywana w systemie magazynowym.

Zakres dostawy

  • Urządzenie do pomiaru tarcia łożysk (DN – 003)
  • Twarda instrukcja obsługi

Opcje

Szczegóły techniczne

  • Urządzenie składa się z wału, bębna i koła zamachowego, które są zamontowane razem na płycie podstawy.
  • Moment obrotowy jest przykładany poprzez dodanie ciężarków na kole zamachowym za pomocą wieszaka, który odpowiada momentowi tarcia, gdy rozpoczyna się ruch.
  • Ciężkie koło zamachowe generuje siły łożyskowe ze względu na swoją wagę. W ten sposób przykładany jest moment równy momentowi tarcia na początku obrotu.
  • Urządzenie jest wyposażone w wymienne panewki łożysk wykonane z różnych materiałów, które mogą być używane jako łożyska ślizgowe.
  • Współczynniki tarcia można określić eksperymentalnie.
  • Tarcie łożyska jest bardzo niskie w przypadku zastosowania łożyska wałeczkowego. W tym przypadku koło zamachowe może być używane do podstawowych eksperymentów z zakresu dynamiki obrotowej.
  • Urządzenie zostało zaprojektowane tak, aby można je było przymocować do ściany za pomocą wsporników montażowych.
  • Części eksperymentu są bezpiecznie przechowywane w systemie przechowywania.

Doświadczenia

  • Określenie momentu tarcia na łożyskach ślizgowych.
  • Porównanie strat tarcia łożysk poprzez pomiar współczynnika tarcia ślizgowego między parami materiałów.
  • Pomiar zmniejszonych strat w przypadku zastosowania łożyska kulkowego lub wałeczkowego.
  • Wyznaczanie momentu tarcia na łożysku tocznym.
  • Porównanie między łożyskiem ślizgowym i tocznym.
  • Podstawowe eksperymenty z zakresu dynamiki ruchu obrotowego.
