Opis

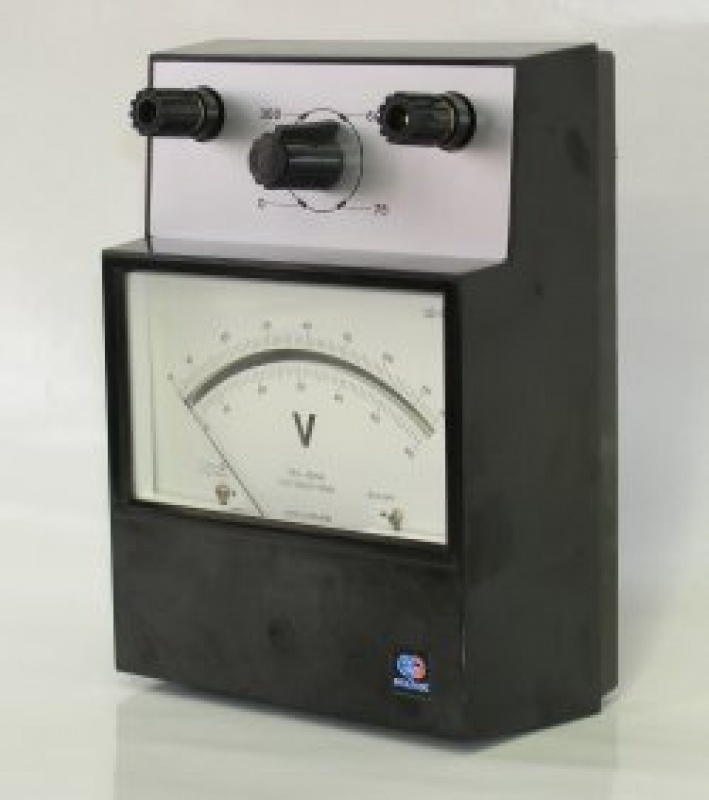

Elektromagnetyczny miernik typu LE-3
Elektromagnetyczny miernik typu LE-3 służy do pomiarów podstawowych wielkości elektrycznych. W sposób definicyjny realizuje pomiar wartości skutecznej.
Mierniki te są powszechnie używane w laboratoriach przemysłowych i naukowych, pracowniach dydaktycznych, stacjach prób oraz wszędzie tam, gdzie wymagana jest duża dokładność pomiarów.
Podstawowe informacje:
- Mierniki LE-3 są oferowane jako bezpośrednie amperomierze i wielozakresowe woltomierze do pomiarów prądów i napięć stałych oraz skutecznych wartości prądów i napięć przemiennych i zmiennych o częstotliwości od 15 do 500 Hz.
- Bezpośrednia metoda pomiarowa umożliwia dokładny pomiar wartości skutecznej napięć i prądów silnie odkształconych z dużym współczynnikiem szczytu, np. w obwodach sterowanych tyrystorami.
- We wszystkich wykonaniach zmiana zakresów pomiarowych dokonywana jest przełącznikiem obrotowym.
- Specjalna budowa ustroju pomiarowego zapewnia równomierność podziałki praktycznie w całym zakresie pomiarowym.
- Organ ruchomy zawieszony jest na taśmach z naciągiem. Uzyskano przez to mały pobór mocy przyrządu oraz zwiększenie odporności na zewnętrzne drgania, wstrząsy i wibracje.
- Ustrój pomiarowy został podwójnie ekranowany, dzięki czemu wszystkie przyrządy są skutecznie chronione przed wpływem zewnętrznych pól magnetycznych na wyniki pomiarów.
- Mierniki LE-3 są proste w obsłudze i niezawodne w działaniu.
Dane techniczne
|
0,5 dla prądów i napięć przemiennych; 1 dla prądów i napięć stałych; |
|
110 mm; |
|
2 kV. |
|
155 x 210 x 85 mm; |
|
LE-3: 1200 g. |
Amperomierze:
| Typ | Ilość zakresów |
Znamionowe wartości zakresów pomiarowych |
Rezystancja wewnętrzna |
| LE-3 | 2 |
75 – 150 mA 300 – 600 mA 750 – 1500 mA 3 – 6 A |
19 – 4,8 Ω 1,2 – 0,3 Ω 240 – 60 mΩ 26 – 8 mΩ |
Istnieje możliwość wykonania mierników LE-3 o innych, uzgodnionych zakresach pomiarowych, np.:
- 2,5 – 5 A [2 zakresy];
- 5 A [1 zakres].
|
15…50…500 Hz; |
Woltomierze:
| Typ | Ilość zakresów |
Znamionowe wartości zakresów pomiarowych |
Pobór prądu |
| LE- 3 |
4
|
7,5 – 15 V
30 – 60 V |
100 – 50 mA 50 – 50 mA |
| LE-3 |
4
|
75 – 150 V 300 – 600 V |
10 – 5 mA 5 – 5 mA |
|
15…50…500 Hz; |
Warunki eksploatacji:
| Temperatura otoczenia: | 13…23…33ºC; |
| Wilgotność względna powietrza: | 25…45…75…85 %; |
| Położenie pracy miernika: | poziome. |
Wyposażenie standardowe:
- Miernik LE-3;
- Karta gwarancyjna;
- Instrukcja obsługi.
Wyposażenie dodatkowe:
- Świadectwo sprawdzenia.
