Pomiar przepływu

Jak dobrać miernik przepływu?

Wybór urządzenia do pomiaru przepływu zaczyna się od określenia medium. Inne przyrządy stosuje się tam, gdzie potrzebny jest pomiar przepływu powietrza w instalacjach HVAC, a inne w aplikacjach przemysłowych związanych z wodą, ściekami, cieczami procesowymi lub gazem. W pomiarach wentylacyjnych wykorzystuje się anemometry i balometry, które pozwalają określić prędkość przepływu oraz strumień objętościowy na kratkach, anemostatach i w kanałach.

W instalacjach procesowych znaczenie ma z kolei technologia pomiarowa i sposób zabudowy. Tam, gdzie potrzebny jest przepływomierz ultradźwiękowy, istotna będzie możliwość montażu bez ingerencji w rurociąg albo dobór wersji przeznaczonej do konkretnego medium. Jeżeli medium jest przewodzące, często stosowany jest przepływomierz elektromagnetyczny, wybierany ze względu na stabilną pracę i brak elementów ruchomych w torze przepływu.

Ultradźwiękowy i elektromagnetyczny pomiar przepływu

Ultradźwiękowy pomiar przepływu jest przydatny tam, gdzie ważny jest montaż bezinwazyjny, szybkie uruchomienie lub ograniczenie prac instalacyjnych. Dotyczy to zwłaszcza wersji clamp-on, zakładanych z zewnątrz na rurę, bez jej cięcia i bez przerywania pracy układu. Tego typu rozwiązania są stosowane przy pomiarach cieczy, a w odpowiednich wykonaniach także przy gazach.

Pomiar elektromagnetyczny jest przeznaczony do mediów przewodzących elektrycznie. W praktyce sprawdza się w układach wodnych, instalacjach ściekowych, procesach spożywczych, chemicznych i technologicznych, gdzie ważna jest odporność na zanieczyszczenia, możliwość pracy z zawiesinami i niewielka strata ciśnienia. W zależności od miejsca montażu można dobrać wykonania waflowe, kołnierzowe, zanurzeniowe albo kompaktowe.

Mierniki przepływu powietrza i aparatura do HVAC

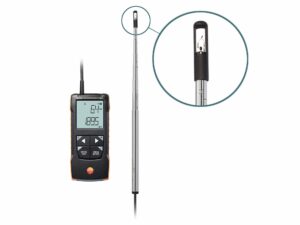

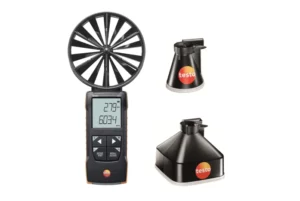

Jeżeli potrzebny jest miernik przepływu powietrza, warto zwrócić uwagę na typ sondy i miejsce prowadzenia pomiaru. Do prac serwisowych i odbiorowych w kanałach wentylacyjnych stosowane są anemometry wiatraczkowe i termiczne, a do pomiarów na większych nawiewach i wywiewach przydają się zestawy z rękawami pomiarowymi lub balometry. Takie urządzenia pozwalają mierzyć nie tylko prędkość, lecz także objętościowy wydatek powietrza, temperaturę, a w wybranych wykonaniach również wilgotność.

Urządzenia do pomiaru przepływu w ofercie MERAZET

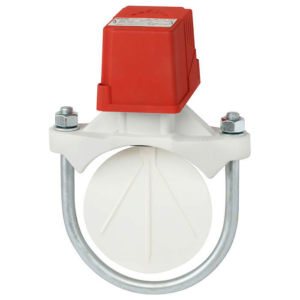

W MERAZET dostępne są urządzenia do pomiaru przepływu marek WIKA, Anderson-Negele i Testo, obejmujące przepływomierze przemysłowe, sygnalizatory przepływu oraz przyrządy do pomiarów powietrza w instalacjach wentylacyjnych. Oferta obejmuje przepływomierze do cieczy, gazów i powietrza, w różnych wykonaniach montażowych i zróżnicowanym zakresie funkcji.

Pomagamy dobrać aparaturę do medium, średnicy instalacji, wymaganej metody pomiarowej i warunków pracy. Dzięki temu łatwiej wybrać rozwiązanie dopasowane do konkretnego procesu albo stanowiska pomiarowego.
