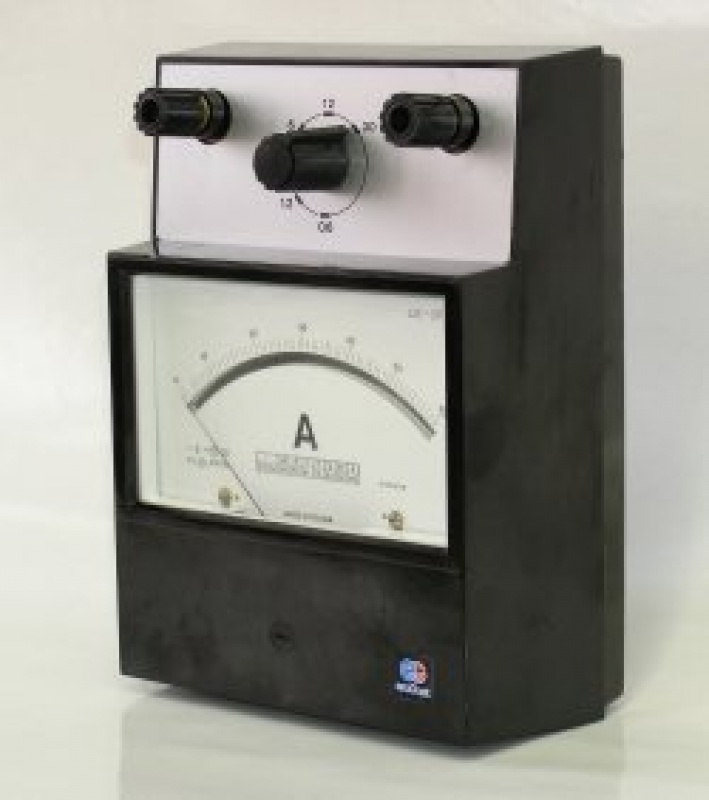

Elektromagnetyczny miernik typu LE-3P
Elektromagnetyczny miernik typu LE-3P służy do pomiarów podstawowych wielkości elektrycznych. W sposób definicyjny realizuje pomiar wartości skutecznej.
Mierniki te są powszechnie używane w laboratoriach przemysłowych i naukowych, pracowniach dydaktycznych, stacjach prób oraz wszędzie tam, gdzie wymagana jest duża dokładność pomiarów.
Podstawowe informacje:
- Miernik typu LE-3P jest oferowany jako wielozakresowy amperomierz wartości skutecznej prądów przemiennych o częstotliwości od 40 do 500 Hz.
- Bezpośrednia metoda pomiarowa umożliwia dokładny pomiar wartości skutecznej napięć i prądów silnie odkształconych z dużym współczynnikiem szczytu, np. w obwodach sterowanych tyrystorami.
- We wszystkich wykonaniach zmiana zakresów pomiarowych dokonywana jest przełącznikiem obrotowym.
- Specjalna budowa ustroju pomiarowego zapewnia równomierność podziałki praktycznie w całym zakresie pomiarowym.
- Organ ruchomy zawieszony jest na taśmach z naciągiem. Uzyskano przez to mały pobór mocy przyrządu oraz zwiększenie odporności na zewnętrzne drgania, wstrząsy i wibracje.
- Ustrój pomiarowy został podwójnie ekranowany, dzięki czemu wszystkie przyrządy są skutecznie chronione przed wpływem zewnętrznych pól magnetycznych na wyniki pomiarów.
- Mierniki LE-3P są proste w obsłudze i niezawodne w działaniu.
Dane techniczne
|
0,5 dla prądów i napięć przemiennych; |
|
110 mm; |
|
2 kV. |
|
155 x 210 x 85 mm; |
|
1400 g |
Amperomierze:
| Typ | Ilość zakresów |
Znamionowe wartości zakresów pomiarowych |
Impedancja wewn. przy 50 Hz |
| LE-3P | 6 |
0,6 – 1,2 A 3 – 6 A 12 – 30 A |
350 – 150 mΩ 34 – 13 mΩ 6,3 – 3,2 mΩ |
|
40…50…500 Hz. |
Warunki eksploatacji:
|
13…23…33ºC; |
|
25…45…75…85 %; |
|
poziome. |
Wyposażenie standardowe:
- Miernik LE-3P;
- Karta gwarancyjna;
- Instrukcja obsługi.
Wyposażenie dodatkowe:
- Świadectwo sprawdzenia.
