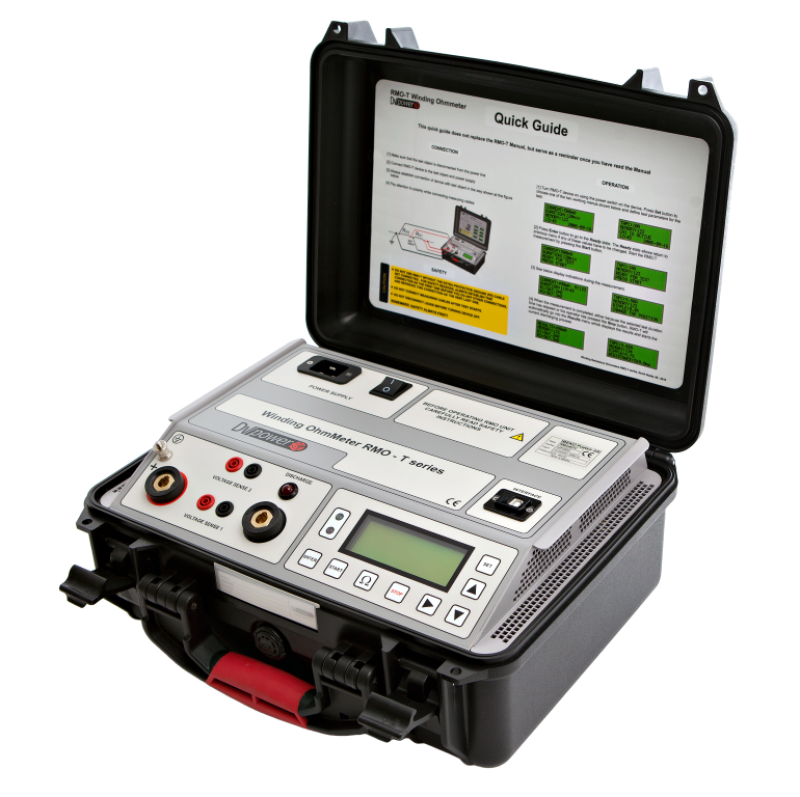

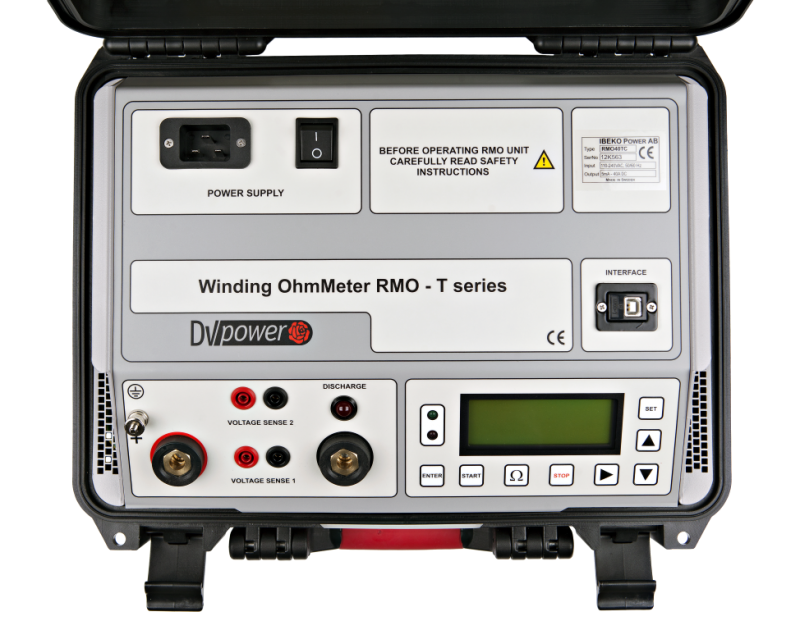

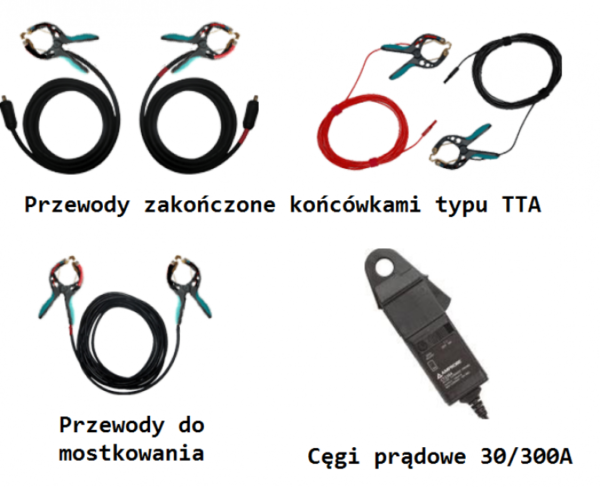

Analizator przełącznika zaczepów i mikroomomierz uzwojenia RMO25TD

Miernik silnoprądowy z testowaniem przełącznika zaczepów z pomiarem rezystancji prądem DC w transformatorach.

Miernik rezystancji uzwojeń RMO25TD jest przeznaczony do pomiaru rezystancji obiektów indukcyjnych oraz diagnozy obciążonego przełącznika zaczepów. RMO25TD wytwarza napięcie DC bez tętnień. Prąd testowy oraz rozładowanie energii zgromadzonej w uzwojeniach są regulowane automatycznie. Prąd testowy RMO25TD jest wymuszany przy maksymalnym napięciu do 60V. Zapewnia to możliwie najkrótszy czas trwania testu oraz to, że wymagany prąd jest uzyskiwany szybciej. Dwa niezależne kanały umożliwiają testowanie dwóch uzwojeń lub uzwojenia pierwotnego i wtórnego. Pamięć wewnętrzna RMO25TD wystarcza na zapis 500 wyników pomiarów. Wszystkie pomiary są oznaczone datą i godziną.

Tester jest wyposażony w zabezpieczenia termiczne i przetężeniowe. Tester RMO25TD ma bardzo dużą zdolność niwelowania interferencji pól elektrostatycznych i elektromagnetycznych pochodzących od wysokiego napięcia . Efekt ten uzyskano przez zastosowania skutecznej filtracji. Filtracja jest przeprowadzana przez opatentowane programowe i sprzętowe narzędzia.

Obciążony przełącznik zaczepów

RMO25TW może być użyty do pomiaru rezystancji uzwojenia indywidualnego przełącznika zaczepów transformatora mocy. Można również wykonać test obciążonego przełącznika zaczepów (OLTC). Urządzenie wykrywa krótkie zapady prądów przy zmianie położenia przełącznika z jednej pozycji na drugą. Poprawna praca różni się od wadliwego działania podczas przełączania wartością tętnień prądu oraz czasem przełączenia. Wadliwe zachowania spowoduje znacznie większe wartości tętnienia prądu i wydłużony czas zmiany pozycji w porównaniu do poprawnie pracującego przełącznika.

Funkcja rozmagnesowania

Rdzeń należy rozmagnesować w celu eliminacji źródła potencjalnych problemów. Po zakończeniu procesu rozładowania, urządzenie przeprowadza w pełni automatyczną funkcję rozmagnesowania.

RM25TD generuje przemienny prąd po przez zmianę polaryzacji prądu DC. Podczas procesu rozmagnesowywania amplituda prądu jest zmniejszana dla każdego kolejnego kroku, zgodnie z wcześniejszymi ustawieniami programu.

DV-Win

Za pomocą oprogramowania, testy mogą być wykonane z pozycji komputera dzięki temu wyniki będą bezpośrednio zapisywane na komputerze. Oprogramowanie umożliwia przedstawienia wyników w Excelu. Oprogramowania może kontrolować przyrząd RMO25TD, umożliwiając ocenę wykresu OLTC( przełącznik zaczepów), który przedstawia dynamiczną rezystancje podczas zmiany przełącznika. Używając DV-Win i RMO25TD możliwe jest wykonanie testu rozgrzewania transformatorów przesyłowych i mocy.

Typowe zastosowanie analizatora przełącznika zaczepów i mikroomomierza uzwojenia RMO25TD to pomiar rezystancji:

• Transformatorów mocy
• Obciążonych przełączników zaczepu
• Generatorów i silników elektrycznych
• Połączeń szynowych
• Połączeń kabli
