Opis

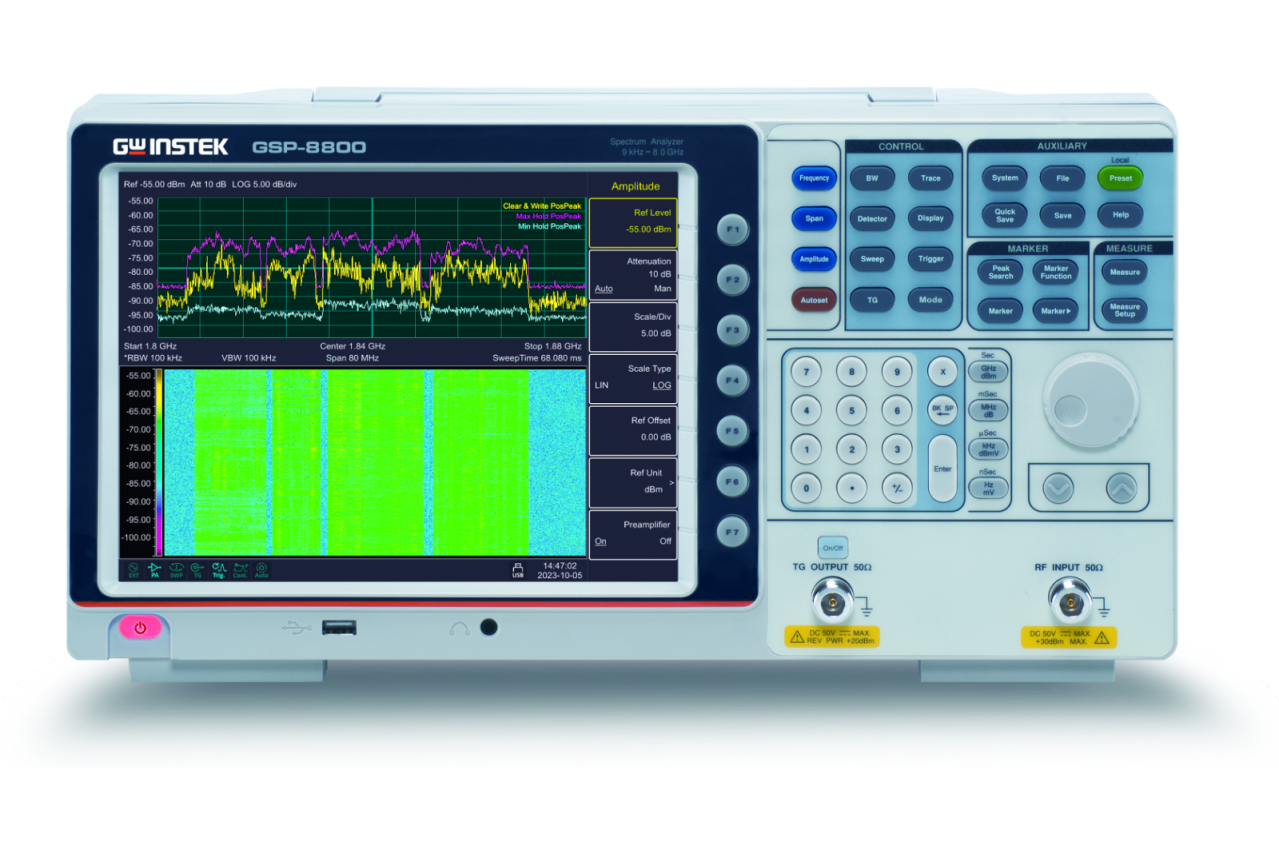

Analizator widma GSP-8800 9 kHz – 8,0 GHz

Seria GSP-8000, zupełnie nowe analizatory widma ogólnego firmy GW Instek, oferuje trzy zakresy częstotliwości, a mianowicie 8,0 GHz, 3,8 GHz i 1,8 GHz. Seria nadaje się do badań dydaktycznych, weryfikacji badawczo-rozwojowej oraz wymagań testowych produktów o częstotliwości radiowej na etapach produkcji i rozwoju. Seria zapewnia szerokość pasma rozdzielczości 1 Hz ~ 1 MHz (RBW), szerokość pasma wideo 10 Hz ~ 3 MHz (VBW), szum fazowy -104 dBc/Hz, przedwzmacniacz 20 dB i najniższy poziom szumów -160 dBm/Hz (typowo).

Jeśli chodzi o aplikacje pomiarowe, GSP-8000 ma wbudowaną funkcję Time Spec, funkcję demodulacji sygnału AM / FM, funkcję testu kanału (pomiar mocy kanału), funkcję Pass-Fail itp. Funkcja Time Spec może jednocześnie obserwować i wyświetlać korelację między mocą, częstotliwością i czasem. Testy ACPR/OCBW/CHPW mogą być używane do testowania sąsiednich kanałów, współczynnika przepustowości zajętości mocy i mocy kanału. Funkcja Pass-Fail może być użyta do określenia, czy sygnał mieści się w ustawionym zakresie. Użytkownicy mogą korzystać z tych funkcji do wykonywania szerokiej gamy aplikacji pomiarowych.

GSP-8000 wykorzystuje 10,4-calowy duży ekran TFT LCD o rozdzielczości XGA (1024*768), aby umożliwić łatwą obserwację sygnałów testowych. Dla interfejsu komunikacyjnego GSP-8000 zapewnia dwa interfejsy: USB i LAN. Za pośrednictwem hosta USB użytkownicy mogą szybko pobrać pliki zapisane po pomiarach, podczas gdy urządzenie USB i interfejs LAN umożliwiają użytkownikom sterowanie przyrządem za pomocą dedykowanego oprogramowania komputerowego lub użycie odpowiedniego zestawu poleceń do zaprojektowania wymaganego programu.

GSP-8000 zapewnia również dwie opcje, a mianowicie filtr TG i EMI. Klienci muszą zdecydować o funkcji TG podczas składania zamówienia. Inne opcje można aktywować za pomocą odpowiedniej autoryzacji oprogramowania (Soft-Key), co znacznie poprawia efektywność użytkowania.

Funkcje
Zakres częstotliwości:
– GSP-8800: 9 kHz ~ 8,0 GHz
– GSP-8380: 9 kHz ~ 3,8 GHz
– GSP-8180: 9 kHz ~ 1,8 GHz
RBW: 1 Hz ~ 1 MHz w krokach co 1-3-5-10
VBW: 10 Hz ~ 3 MHz w krokach co 1-3-5-10
Szum fazowy: -104 dBc/Hz
Czułość: -160dBm/Hz typowo @PreAmp włączona
Wbudowana demodulacja AM/FM
Wbudowana funkcja Time Spec
Funkcja pomiaru: ACPR / OCBW / CHPW, NdB BW, pass-fail, licznik częstotliwości, znacznik szumu
Wbudowany przedwzmacniacz 20dB
Interfejs komunikacyjny: LAN, host / urządzenie USB
Wyświetlacz: wyjście XGA 10,4″ (1024*768)
Opcje: Generator śledzenia, filtr EMI
