Opis

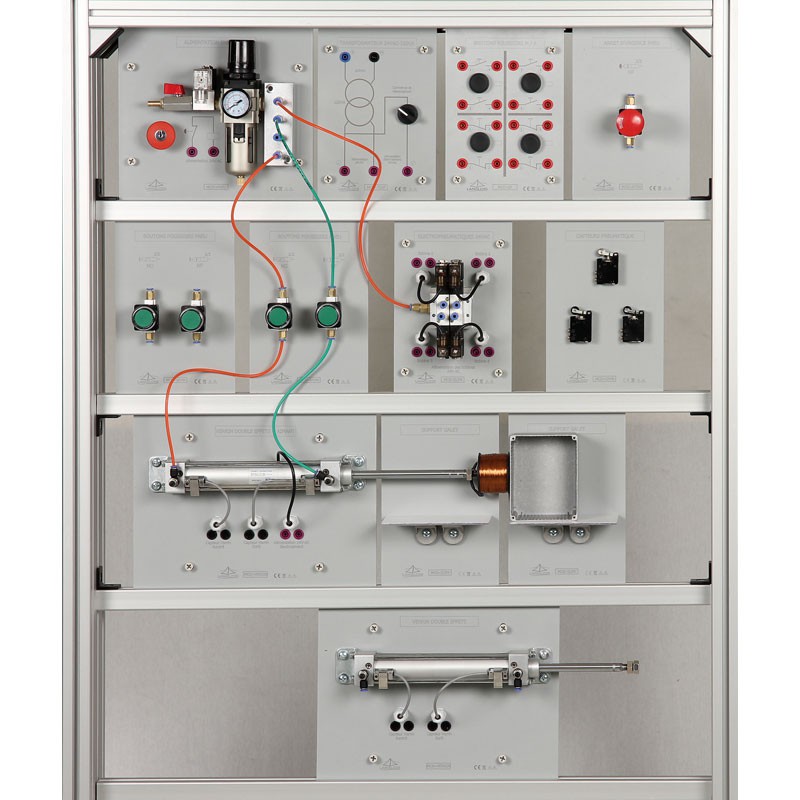

Zestawy modułów (wys. 250 mm) do badania automatyki pneumatycznej. Składa się z siłowników, rozdzielaczy elektropneumatycznych, sterowników pneumatycznych, które można podłączyć za pomocą pneumatycznych szybkozłączy 4 mm i zacisków bezpieczeństwa Ø4 mm do podłączenia elektrycznego przy 24 V.

Cele edukacyjne

• Zapoznanie się z symbolami używanymi do przedstawiania komponentów pneumatycznych.
• Zapoznanie się z działaniem siłownika dwustronnego działania
• Zapoznanie się z działaniem siłownika dwustronnego działania z elektromagnesem
• Zapoznanie się z okablowaniem automatyki pneumatycznej i elektropneumatycznej

Zawiera

• 1 moduł rozdzielacza pneumatycznego z 4 wyjściami, z manometrem, filtrem, regulatorem ciśnienia, cewką 24VAC i wyłącznikiem awaryjnym. Szybkozłącza do węża 4 mm.
• 1 moduł transformatora bezpieczeństwa 220VAC/24VAC z włącznikiem/wyłącznikiem zasilania elektromagnesu.
• 1 moduł pneumatycznego wyłącznika awaryjnego z szybkozłączami do węża 4 mm.
• 2 moduły 2 przycisków pneumatycznych z szybkozłączami do węża 4 mm.
• 1 moduł 3 pneumatycznych wyłączników krańcowych z szybkozłączami do węża 4 mm.
• 1 moduł 2 rozdzielaczy elektropneumatycznych 5/2. Cewki 24VAC z szybkozłączami do węża 4mm.
• 2 moduły wsporników z 1 metalową skrzynką.
• 1 moduł siłownika pneumatycznego dwustronnego działania. Z szybkozłączami ze zmianą ciśnienia dla węża 4 mm. 2 czujniki położenia.
• 1 moduł siłownika pneumatycznego dwustronnego działania. Z szybkozłączami ze zmianą ciśnienia dla węża 4 mm. 2 czujniki położenia i jeden elektromagnes 24 VAC.

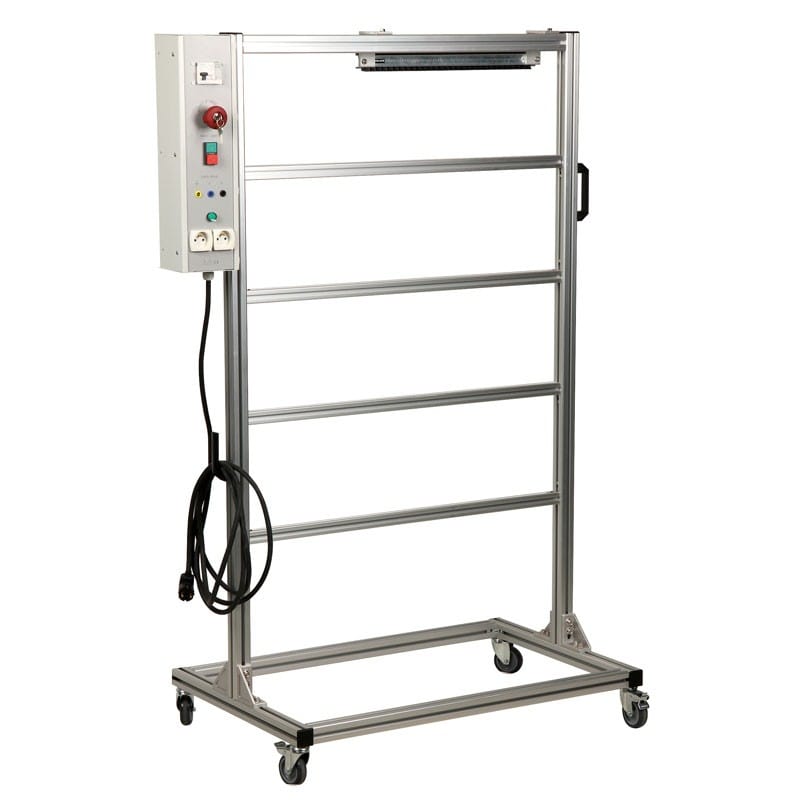

• • 1 rama z kółkami (wys. x szer. x gł.): 1610 x 940 x 500 mm wyposażona w stojak na
  przewody (30 palców)
• 1 konsola zasilania jednofazowego:
  – 1 wyłącznik termomagnetyczny (16 A)
  – 1 przycisk zatrzymania awaryjnego z kluczem
  – 1 przycisk + wskaźnik LED
  – 1 wyjście jednofazowe 230 V na zaciskach bezpieczeństwa 4 mm
  – 2 gniazda 230 V AC (2P + E) + 12 gniazd 230 V AC (2P + E) z tyłu
