Opis

• Wersje próżniowe do 600 bar
• Dokładność 0,04% pełnej skali
• Pneumatyczny lub hydrauliczny
• Alarm przekroczenia ciśnienia
• Izolowane zasilanie pętli 24/36V
• Pomiar prądu pętli
• Zasilanie sieciowe / bateryjne

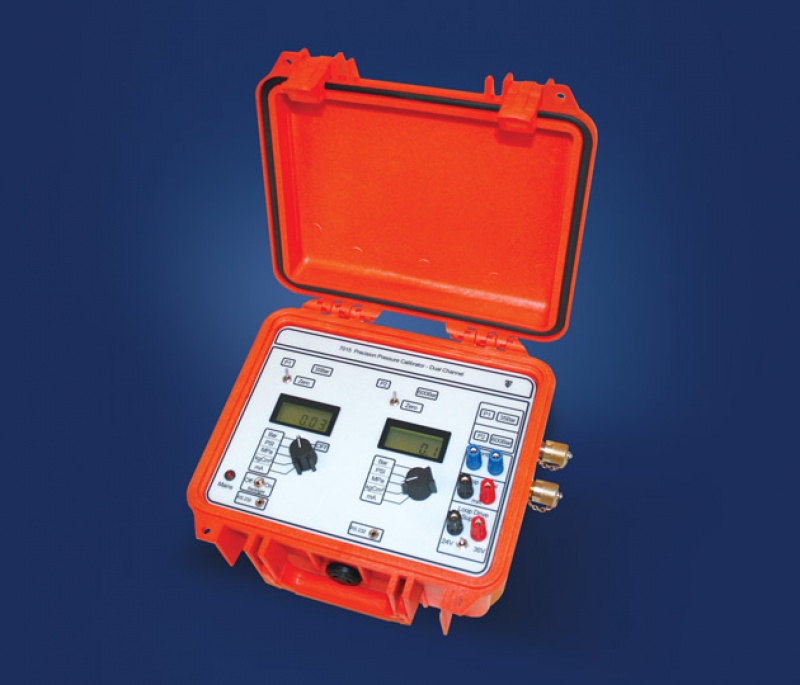

7015 to solidny przenośny kalibrator ciśnienia, który jest odpowiedni do kalibracji w terenie i laboratorium zarówno sygnałów ciśnienia, jak i elektrycznych sygnałów pętli procesowej. Jest to prosty w obsłudze przyrząd idealny do kalibracji i kontroli krzyżowej manometrów, czujników, przetworników, wskaźników, przełączników i wielu innych urządzeń. Dla każdego kanału dostępne są następujące zakresy: 0,2, próżnia do 2, 5, 10, 20, 35, 70, 100, 200, 400 lub 600 barów. Podciśnienie do -850mbar jest możliwe w zakresie 2bar.

Do kalibracji sygnału procesowego sygnał pętli jest wyświetlany na wyświetlaczu LCD z dokładnością do 0,05%. Dostępne jest również zasilanie pętli (24 V lub 36 V). Zarówno ciśnienie, jak i sygnał pętli mogą być wyświetlane w tym samym czasie, aby przyspieszyć kalibrację przetworników ciśnienia. Dodatkowo dostępna jest funkcja ciągłości do testowania pętli otwartego obwodu.

Przetwornik 7015 umożliwia wybór pięciu jednostek ciśnienia na kanale pierwszym i czterech jednostek ciśnienia na kanale drugim, gdzie wyświetlany jest również mA. Typowe jednostki ciśnienia są skonfigurowane standardowo (patrz specyfikacje), ale można zażądać jednostek określonych przez użytkownika: bar, PSI, kPa, MPa, inWg, cmWg, inHg, mmHg, Kg/cm2, atm. Zarówno ciśnienie, jak i prąd pętli są wyświetlane na 4,5-cyfrowym wyświetlaczu LCD.

Zasilanie odbywa się za pomocą wewnętrznych ogniw akumulatorowych (typowy czas pracy 24 godziny) z wbudowaną ładowarką sieciową. W razie potrzeby urządzenie może być zasilane bezpośrednio z sieci. Model 7015 jest umieszczony w odpornej na uderzenia obudowie, która zapewnia ochronę i zwiększoną trwałość. Wszystkie przyłącza ciśnieniowe znajdują się z boku obudowy. Urządzenie jest dostarczane z 2 wężami ciśnieniowymi, elektrycznym przewodem testowym, 2 sondami elektrycznymi i 2 zaciskami krokodylkowymi.

Opcje

W przypadku modelu 7015 ciśnienie wejściowe może być generowane przez zewnętrzne pompy ręczne. 7090 pneumatyczny (-950mbar do 40bar), lub 7095 hydrauliczne (0 do 700bar) są idealne do tego celu. Dostępne są również mierniki.

Do symulacji sygnałów sterowania procesem, ręczny miernik Time Electronics 7006 Loop-Mate jest dostępny jako opcja. Zapewnia sygnały 4 – 20 mA i 0 – 10 V na poziomach 0%, 10%, 25%, 50%, 75%, 90%, 100%. Może również automatycznie przechodzić przez te punkty nastawy, aby umożliwić kalibrację bez użycia rąk. Jest zasilany bateryjnie i może być przechowywany w dostarczonej torbie transportowej 7015.

Miernik 7015 jest standardowo wyposażony w złącze RS-232. Odczyt wyświetlacza można wykonać za pomocą oprogramowania kalibracyjnego EasyCal. Dzięki wszechstronnym funkcjom EasyCal może uprościć i przyspieszyć procedury kalibracji. Łatwe tworzenie certyfikatów kalibracji i raportów zgodnie z międzynarodowymi standardami jakości.
