Opis

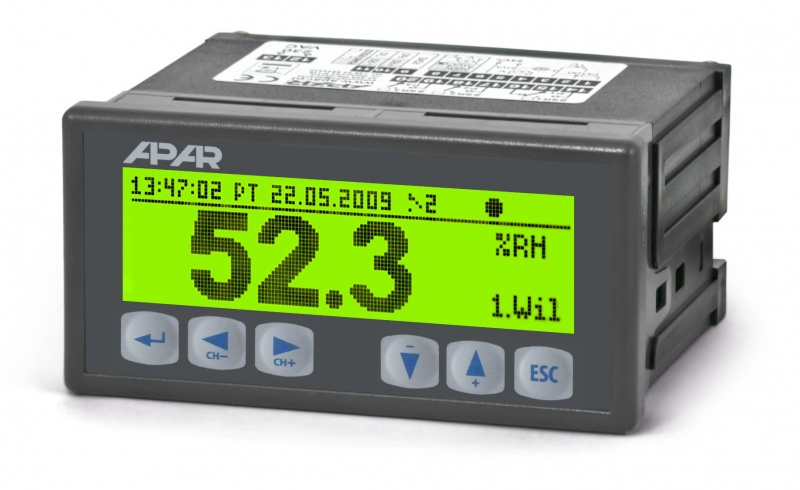

Dwukanałowy rejestrator temperatury i sygnałów standardowych, 2 wejścia termometryczne i analogowe, 2 wyjścia alarmowe/regulacyjne, Ethernet, USB, karta SD, obudowa tablicowa 96×48 IP65, wyświetlacz graficzny 128×32
-
2 uniwersalne wejścia pomiarowe nie izolowane galwanicznie:
- termorezystancyjne: Pt100, Ni100 (2- i 3-przewodowe z kompensacją rezystancji linii)
- termoparowe: J, K, S, B, R, T, E, N, kompensacja temperatury zimnych końców
- analogowe: prądowe 0/4÷20mA, napięciowe 0÷10V, 0÷60mV, rezystancyjne 0÷850Ω
-
2 wyjścia alarmowe/regulacyjne, do wyboru przy zamówieniu:
- przekaźnikowe 5A / 250Vac (dla obciążeń rezyst.)
- SSR (typu NPN OC, opcja) 24V z rezystorem 850Ω
- zapis danych w standardowym pliku tekstowym umieszczonym w wewnętrznej pamięci rejestratora, na karcie SD lub pamięci USB (pendrive) w systemie FAT
- odczyt danych archiwalnych poprzez USB, Ethernet lub przeniesienie na karcie SD lub pamięci USB (pendrive)
-
sposoby konfiguracji parametrów:
- z klawiatury na panelu przednim urządzenia
- poprzez USB, RS485 lub Ethernet i bezpłatny program komputerowy ARSOFT-WZ1 (Windows 2000/XP/Vista/7)
- z plików konfiguracyjnych zapisanych na karcie SD lub pamięci USB
- serwer WWW do współpracy z dowolną przeglądarką internetową, strona zawiera informacje o pomiarach, stanie wyjść, rejestracji, itp.
- wyświetlacz graficzny LCD, 128×32 punkty, monochromatyczny z podświetleniem
- możliwość przypisania każdemu kanałowi pomiarowemu innej jasności podświetlenia
- graficzne oraz tekstowe metody prezentacji wartości mierzonych
- dostęp do parametrów konfiguracyjnych chroniony hasłem użytkownika
- dostępna ochrona danych przed niepowołanym kopiowaniem i modyfikacją (suma kontrolna, żądanie autoryzacji karty SD i pamięci USB)
- możliwość różnicowania archiwów od wielu rejestratorów tego samego typu poprzez indywidualne przypisanie numeru identyfikacyjnego (ID)
- sygnalizacja obecności pamięci SD i USB oraz operacji plikowych
- programowalne rodzaje wejść, zakresy wskazań, alfanumeryczny opis kanałów pomiarowych, opcje rejestracji, alarmów, wyświetlania, komunikacji, dostępu oraz inne parametry konfiguracyjne
- wyświetlanie danych pomiarowych w trybie jedno i dwukanałowym
- wewnętrzny zegar czasu rzeczywistego z podtrzymaniem bateryjnym
- wbudowany zasilacz 24Vdc / 50mA do zasilania przetworników obiektowych
- wysoka dokładność i odporność na zakłócenia
- możliwość samodzielnego upgrade oprogramowania rejestratora
- obudowa tablicowa 96x48mm, IP65 od czoła
-
błąd podstawowy pomiaru:
- 0,1 % zakresu pomiarowego ±1 cyfra
- wejścia termoparowe 0,2 % zakresu pom. ±1 cyfra, <2°C (temperatura zimnych końców)
- zasilacz przetworników 24Vdc / 50mA
-
wyświetlacz LCD, graficzny, monochromatyczny:
- rozdzielczość i rozmiar matrycy: 128×32 piksele, 73×19 mm
- podświetlenie tła: LED, z regulacją jasności
-
interfejsy komunikacyjne:
- RS485, MODBUS-RTU SLAVE, izolowany galwanicznie
- USB (do współpracy z komputerem i obsługi pamięci USB typu pendrive)
- Ethernet, 10base-T, TCP/IP
-
pamięć danych wewnętrzna:
- typu FLASH, 4MB, FAT,
- nieulotna, zapis do 75 tys. pomiarów
-
pamięć danych zewnętrzna :
- karta SD, maksymalny rozmiar 2GB
- zewnętrzna pamięć USB (pendrive), maksymalny rozmiar 4GB
- zapis do 18 mln pomiarów dla karty 1GB i 2 kanałów
-
zasilanie:
- sieciowe 230Vac (85÷260 Vac) / 5VA
- niskonapięciowe (opcja) 24Vac (16÷50 Vac) / 5VA, 24Vdc (22÷72 Vdc) / 5W
- zakres temperatur pracy: 0÷50°C
- zakres wilgotności względnej: 0÷90% (bez kondensacji)
