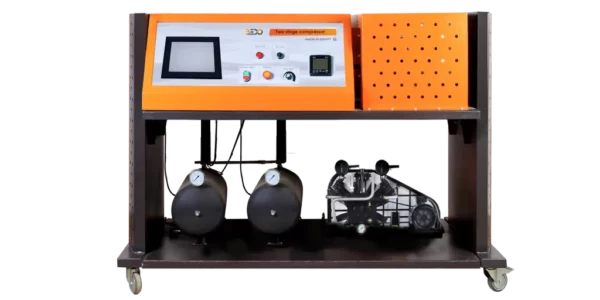

Dwustopniowa sprężarka tłokowa

Opis

System szkoleniowy dwustopniowej sprężarki tłokowej (FR-016) to samodzielna jednostka, która została zaprojektowana w celu zademonstrowania mechanizmu działania wytwarzania powietrza w sprężarce dwustopniowej oraz tego, w jaki sposób zapewnia ona wysoką niezawodność i ciśnienie w zastosowaniach przemysłowych. Uczestnicy szkolenia mogą również kontrolować ten system za pomocą systemu PLC.
Używając tego systemu szkoleniowego, uczestnicy będą mogli sprawdzić proces sprężania na wykresie P-V, a także zapoznać się z działaniem i kontrolą takich systemów.

Dane techniczne

Sprężarka
- Dwustopniowa z 2 cylindrami w układzie V
- Zużycie energii: 3kW
- Prędkość: 710min-1
- Wydajność wlotowa: 250L/min
- Ilość dostarczana: 202L/min (przy 12bar)
- Ciśnienie robocze: 12bar, max. 35bar
Zbiornik wlotowy: 20L
Zbiorniki ciśnieniowe, 16bar; pojemność:
- Po 1. stopniu: 5L
- Po 2. stopniu: 20L
Zawór bezpieczeństwa: 16bar
Zakresy pomiarowe
- ciśnienie różnicowe: 0…25mbar
- ciśnienie: 1x 0…1,5bar; 2x 0…16bar
- temperatura: 4x 0…200°C
- moc: 0… 3500W

Zakres dostawy

Dwustopniowa sprężarka tłokowa (FR – 016)
Twarda kopia instrukcji obsługi

Opcje

Treść cyfrowa (BI-01)

Wymagania eksploatacyjne

komputer laboratoryjny

Szczegóły techniczne

System szkoleniowy wprowadza uczestników szkolenia w zasadę działania dwustopniowych systemów sprężarek tłokowych, w których powietrze jest sprężane dwukrotnie, aby uzyskać podwójne ciśnienie.
System szkoleniowy składa się z dwustopniowej sprężarki, chłodnicy międzystopniowej i zbiorników ciśnieniowych.
Zbiornik wlotowy jest wyposażony w prostownik przepływu w celu znacznego zmniejszenia zakłóceń przepływu i wyeliminowania wszelkich zniekształceń wlotowych, co w zamian pozwala na uzyskanie precyzyjnych odczytów.
Dostarczona chłodnica międzystopniowa służy do usuwania ciepła odpadowego z pierwszego stopnia dwustopniowych sprężarek powietrza.
Drugi zbiornik ciśnieniowy jest wyposażony w manometr do pomiaru i wskazywania ciśnienia w układzie.
Stan ustalony można osiągnąć uwalniając sprężone powietrze przez zawór wydmuchowy zainstalowany na drugim zbiorniku ciśnieniowym.
Zawór wydmuchowy jest wyposażony w tłumik w celu rozproszenia uwolnionego powietrza przez większą powierzchnię, co zmniejsza turbulencje, a tym samym zmniejsza poziom hałasu.
Środki ostrożności są zaimplementowane w tym systemie za pomocą zestawu przełączników ciśnieniowych i zaworów bezpieczeństwa, aby zapewnić bezpieczną pracę systemu i bezpieczeństwo użytkowników.
Zestaw czujników jest zamontowany w systemie do pomiaru temperatury i ciśnienia w systemie.
Wszystkie odczyty systemu mogą być wyświetlane i analizowane w systemie oprogramowania, który jest dostarczany wraz z systemem szkoleniowym. Odczyty te mogą być później wykorzystane do wykreślenia odpowiedniego wykresu PV.
Przepływ objętościowy w zbiorniku wlotowym można określić za pomocą dostarczonej dyszy zainstalowanej w systemie.
System szkoleniowy jest napędzany silnikiem elektrycznym za pomocą paska klinowego.
Uczestnicy szkolenia mogą kontrolować, wyświetlać i monitorować proces za pomocą systemu PLC, który może być obsługiwany na zewnętrznym komputerze PC przez port USB.
Wyświetlacz oprogramowania może być obsługiwany na maksymalnie 10 urządzeniach, ale może być kontrolowany tylko przez jednego użytkownika.
System szkoleniowy jest dostarczany z głównym włącznikiem / wyłącznikiem, a także przyciskiem awaryjnym na wypadek jakichkolwiek niedogodności.

Doświadczenia

Operacja dwustopniowej sprężarki tłokowej
Kontrola PLC sprężarki dwustopniowej
Badanie stopnia sprężania na wykresie PV
Pomiar parametrów systemu (temperatura, ciśnienie i natężenie przepływu)
Obliczenie ogólnej wydajności systemu.
Badanie wpływu podwójnego sprężania na ciśnienie wyjściowe.

Produkty powiązane

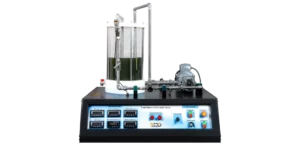

Jednostka doświadczalna pompy zębatej

Zestaw pompy zębatej (FR-006) to stacjonarna jednostka edukacyjna, która została zaprojektowana w celu zademonstrowania zachowania operacyjnego i najważniejszych zmiennych charakterystycznych pomp zębatych. Urządzenie posiada zamknięty obieg ze zbiornikiem i pompą…

Bedo

Czytaj dalej

Sprawdź szczegóły

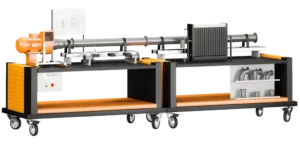

Jednostka doświadczalna przepływu powietrza

Jednostka eksperymentalna przepływu powietrza zaprojektowana do demonstracji pomiaru ważnych charakterystyk przepływu powietrza, takich jak przepływ i ciśnienie. Urządzenie pozwala również na badanie charakterystyki systemu i profili prędkości.

Bedo

Czytaj dalej

Sprawdź szczegóły

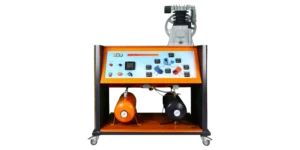

Jednostopniowa sprężarka tłokowa

Trener sprężarki jednostopniowej (FR-015) to jednostka edukacyjna zaprojektowana do badania wydajności izotermicznej i objętościowej jednostopniowej sprężarki tłokowej jednostronnego działania przy stałej lub zmiennej prędkości. Sprężarka jest napędzana silnikiem elektrycznym za…

Bedo

Czytaj dalej

Sprawdź szczegóły

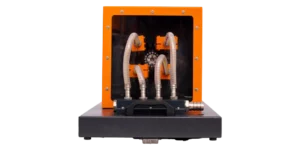

Model doświadczalny turbiny akcyjnej

Turbina akcyjna (FR-004) to dodatkowa jednostka, która jest dołączona do podstawowej jednostki do trenowania turbin. Urządzenie umożliwia badanie zachowania się turbiny akcyjnej i wyprowadzanie jej zmiennych charakterystycznych.

Bedo

Czytaj dalej

Sprawdź szczegóły

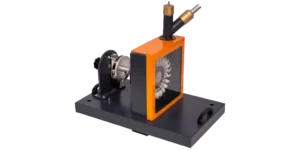

Model doświadczalny turbiny Peltona

Turbina Peltona to dodatkowa jednostka (FR-002), która jest dołączona do jednostki bazowej trenażera turbin. Jednostka ta ilustruje zachowanie operacyjne turbin Peltona i wyprowadza ich zmienne charakterystyczne.

Bedo

Czytaj dalej

Sprawdź szczegóły

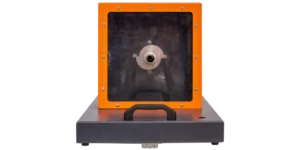

Model doświadczalny turbiny reakcyjnej
