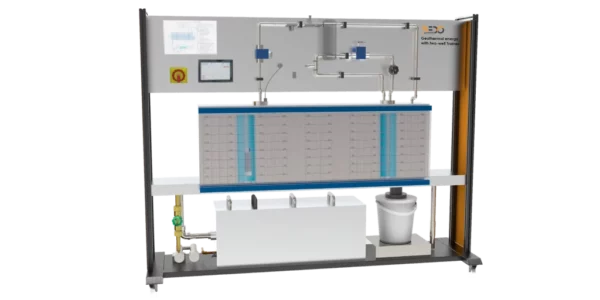

Energia geotermalna z trenerem dwuotworowym

Opis

Energia geotermalna z dwuotworowym trenerem to zaawansowana konfiguracja edukacyjna zaprojektowana w celu zapewnienia praktycznego szkolenia i praktycznej wiedzy na temat wydobywania energii geotermalnej przy użyciu dwuotworowego systemu. System jest zaprojektowany w celu symulacji rzeczywistych procesów wydobywania energii geotermalnej, umożliwiając uczestnikom zdobycie praktycznego doświadczenia w kontrolowanym środowisku.

Szczegóły techniczne

Energia geotermalna z dwoma odwiertami demonstruje wydobycie energii geotermalnej przy użyciu systemu dwóch odwiertów.
Trener składa się głównie z zamkniętego obiegu wody z pompą i zbiornikiem magazynowym.
System szkoleniowy wyposażony w studnię absorpcyjną i produkcyjną jest centralnym elementem, przez który przepływa woda.
Dwie komory zamontowane z boku zostały zaprojektowane tak, aby umożliwić wodzie (woda gruntowa) wchodzenie i wychodzenie.
Energia cieplna jest przenoszona z wody gruntowej do ośrodka roboczego, a woda gruntowa jest dostarczana z odwiertu produkcyjnego do wymiennika ciepła.
W jednostce szkoleniowej woda wpływa do studni absorpcyjnej, a następnie jest podgrzewana w zbiorniku magazynowym, zanim zostanie zwrócona do obszaru eksperymentalnego przez komorę drenażową.
Regulowany podgrzewacz reguluje temperaturę wody gruntowej w zbiorniku magazynowym.
Poprzez zastosowanie regulowanych wysokościowo zrzutów, przepływ wody gruntowej przez złoże piasku jest modyfikowany.
Przekazywane ciepło wyjściowe można obliczyć na podstawie natężenia przepływu i zmierzonych temperatur.
Poziomy wód gruntowych w każdej studni są pokazywane wizualnie za pomocą wielorurowego manometru.
Pompa ciepła podłączona do systemu dwustudzienkowego jest symulowana przy użyciu zmierzonych danych.
Zarejestrowane dane można przesłać do komputera w celu analizy przy użyciu oprogramowania BEDO dołączonego do trenażera i wyświetlanego na trenażerze.

Dane techniczne

Pompa do studni produkcyjnej
- Pobór mocy: maks. 72 W
- Maks. natężenie przepływu: ok. 16 l/min
Pompa zbiornika magazynowego
- Pobór mocy: ok. 70 W
- Maks. natężenie przepływu: ok. 18 l/min
Zbiornik magazynowy
- Pojemność: ok. 135 l
- Płytowy wymiennik ciepła
- Powierzchnia wymiany ciepła: 0,39 m2
- Liczba płyt: 30
Grzałka
- Pobór mocy: maks. 8 kw

Eksperymenty

Zapoznanie się z zasadami wydobywania energii geotermalnej przy użyciu systemu dwuotworowego.
Eksploatacja wydobywania energii geotermalnej przy użyciu systemu dwuotworowego.
Poznanie oceny zasobów geotermalnych.
Techniki optymalizacji efektywnego wydobywania energii.
Symulacja bilansu energetycznego pompy ciepła.
Obliczanie przekazywanego ciepła wyjściowego.
Poznanie właściwości hydraulicznych i cieplnych gruntu.

Zakres dostawy

Energia geotermalna z dwuotworowym trenerem (RE 117)
Oprogramowanie BEDO
Piasek (ziarnistość 1…2 mm)
Instrukcja obsługi w wersji papierowej

Wymagany do działania

Komputer laboratoryjny

Opcje

Treść cyfrowa (BI01)
