Opis
Specyfikacja:
|
Zakres temperatury |
5615-12 and 5615-9: –200 °C to 420 °C 5615-6: –200 °C to 300 °C |
||||||||||||||||
| Nominalna rezystacja w 0 °C | 100 ? ± 0.10 ? | ||||||||||||||||
| Współczynnik temperaturowy | 0.0039250 ?/?/°C | ||||||||||||||||
|
Dokładność[1] |
± 0.024 °C at –200 °C ± 0.012 °C at 0 °C ± 0.035 °C at 420 °CC |
||||||||||||||||
| Powtarzalność krótkoterminowa[2] | ± 0.009 °C at 0.010 °C | ||||||||||||||||
| Dryf[3] | ± 0.007 °C at 0.010 °C | ||||||||||||||||
| Długość czujnika | 28 mm (1.1 in) | ||||||||||||||||
| Położenie czujnika | 6.9 mm ± 3.3 mm from tip (0.27 in ± 0.13 in) | ||||||||||||||||
| Rozmiary obudowy |

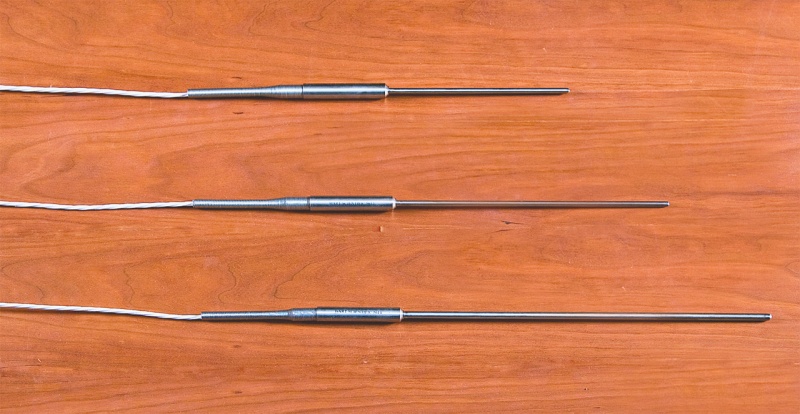

5615-6: 152 mm x 4.76 mm (6.0 in x 0.188 in) 5615-9: 229 mm x 4.76 mm (9.0 in x 0.188 in) 5615-12: 305 mm x 6.35 mm (12.0 in x 0.250 in) |
||||||||||||||||
| Tolerancja średnicy obudowy | ± 0.127 mm (± 0.005 in) | ||||||||||||||||
| Materiał obudowy | Inconel™ 600 | ||||||||||||||||
|
Minimalna rezystancja izolacji |
1000 M? at 23 °C | ||||||||||||||||
|
Maksymalna długość zanurzenia czujnika |
5615-6: 102 mm (4 in) 5615-9: 178 mm (7 in) 5615-12: 254 mm (10 in) |
||||||||||||||||
| Czas odpowiedzi[5] | 9 seconds typical | ||||||||||||||||
| Typ przewodu | PTFE insulated with PTFE jacket, 22 AWG | ||||||||||||||||
| Długość przewodów | 183 cm (72 in or 6 ft) | ||||||||||||||||
| Zakres pracy terminczej przewodód | –50 °C to 200 °C | ||||||||||||||||
|
Kalibracja |
NVLAP-accredited calibration included, lab code 200706-0. Please see calibration uncertainty table and its explanation of changeable uncertainties. |
||||||||||||||||
|
[1] Includes calibration and 100 hr drift (k=2) [2] Three thermal cycles from min to max temp, includes hysteresis, 95 % confidence (k=2) [3] After 100 hrs at max temp, 95 % confidence (k=2) [4] Temperatures outside this range will cause irreparable damage. For best performance, transition junction should not be too hot to touch. [5] Per ASTM E 644 |
|
||||||||||||||||
