Opis

W celu precyzyjnego zlokalizowania miejsca uszkodzenia kabla niezbędne jest przeprowadzenie lokalizacji punktowej, aby nie tylko przy użyciu reflektometru TDR zmierzyć odległość do miejsca uszkodzenia, ale również metodą wysokonapięciową tzw. udarową lub sejsmiczno-akustyczną, określić dokładnie tj. punktowo, miejsce występowania uszkodzenia w terenie.

Generatory udarowe należą do głównych narzędzi stosowanych przy wykrywaniu uszkodzeń kabla. Mogą być wykorzystywane zarówno do lokalizacji wstępnej, jak również do lokalizacji dokładnej.

Lokalizacja dokładna jest drugim etapem lokalizacji, pozwala dokładnie tj. punktowo wyznaczyć miejsca uszkodzenia w terenie na trasie linii kablowej.

Wszystkie generatory udarowe firmy SebaKMT dysponują automatycznym urządzeniem taktującym, aby w miejscu uszkodzenia wywołać w określonych odstępach czasu przebicia elektryczne. Za pomocą odpowiedniego odbiornika jak Digiphone Plus lokalizuje się miejsce uszkodzenia, np. miejsce o najgłośniejszym efekcie akustycznym.

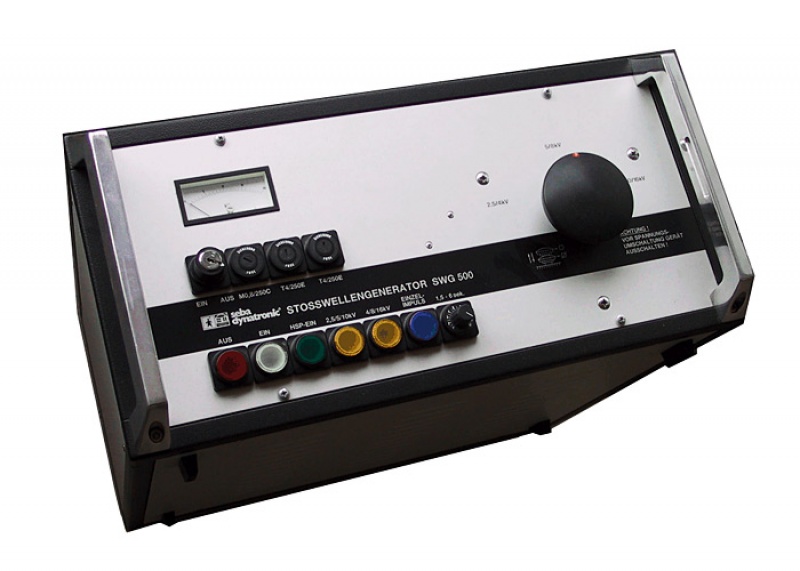

Generator udarów SWG 500 pracuje w zakresach niskich i średnich napięć przy stosunkowo niskich wartościach energii udarów. Na każdym z trzech zakresów napięć można uzyskać maksymalną energię udaru 500 J.
We współpracy z zestawem odbiorczym digiPHONE+ generator udarów SWG 500 stanowi kompletny system lokalizacji uszkodzeń sprawdzający się w większości zastosowań na kablach nn i SN.
