Opis

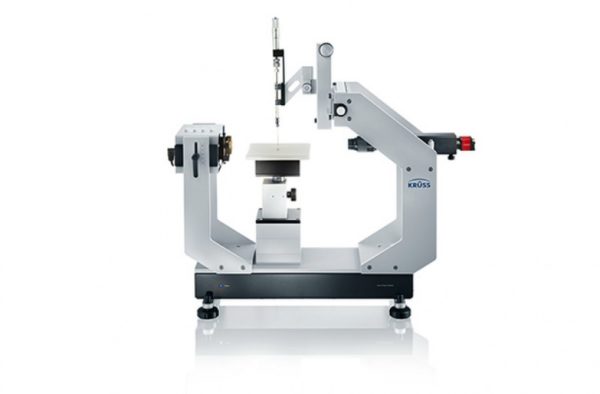

Goniometr DSA 30 KRÜSS – analizator kształtu kropli. Służy do analizy kąta zwilżania, napięcia powierzchniowego cieczy (metoda kropli zawieszonej – Pendant Drop) oraz swobodnej energii powierzchniowej (SFE).

Zalety goniometru DSA 30 KRÜSS

• Wysokiej jakości komponenty
• Możliwość programowania zautomatyzowanych procesów
• Analiza zwilżania i adhezji
• Szybkie pomiary i prosta obsługa
• Wiarygodne badania

Przeznaczenie

• Laboratoria R&D
• Działy kontroli jakości

Budowa urządzenia:

• Jednolite oświetlenie LED
• Wysokiej jakości komponenty optyczne
• Kamera o wysokiej rozdzielczości
• Otwór na jednostkę oświetleniową zapewniający optymalne warunki optyczne dla małych kątów styku i próbek odbijających światło
• Jednostki dozujące na od 1 do 4 cieczy
• Stolik pomiarowy na próbki regulowany w 3 osiach, umożliwiający szybkie i powtarzalne pozycjonwanie próbek
• Podwójna jednostka dozująca pod ciśnieniem (z nową techniką dozowania Liquid Needle)

Standaryzacja procesu i jakość

Dzięki specjalnie dopasowanym szablonom pomiarowym, podobne próbki są zawsze analizowane przy użyciu dokładnie takiej samej procedury. Oznacza to również minimalny czas przygotowania i szybką wymianę próbek, a także bardzo powtarzalne pomiary.

Zastosowanie i aplikacje

• Charakterystyka procesu wstępnej obróbki powierzchniowej
• Badanie przyczepności i stabilność procesu klejenia i powlekania
• Sprawdzanie zwilżalności tworzyw sztucznych, szkła, ceramiki, drewna lub metalu
• Sprawdzenie czystości powierzchni

Mierzone parametry i opcje pomiarowe

• Kąt zwilżania pomiędzy cieczą a ciałem stałym
• Swobodna energia powierzchniowa wyznaczania z kątów zwilżania kilku płynów testowych z wykorzystaniem wszystkich popularnych modeli
• Statyczny kąt zwilżania, dynamiczne kąty zwilżania
• Napięcie powierzchniowe oraz napięcie międzyfazowe ciecz-ciecz, metodą wiszącej kropli (Pendant Drop)
• Pomiary na powierzchniach pochyłych
• Pomiary w temperaturze kontrolowanej od -30 do 400 °C
• Pomiary w kontrolowanej wilgotności

Akcesoria (do wyboru)

Lista zawiera wybór akcesoriów spoza zakresu standardowej dostawy – na zamówienie.

• Komora temperaturowa dla dużych próbek od -10 do 120° C
• Komora do szybkich zmian temperatury w zakresie od -30 do 160° C
• Komora wysokotemperaturowa do 400° C
• Moduł do kontroli wilgotności
• Stół uchylny
• Specjalne uchwyty na próbki (np. cylindryczne, folię, soczewki kontaktowe lub proszki)
• Akcesoria dozujące do pomiarów Captive Bubble lub pomiaru naprężeń międzyfazowych cieczy

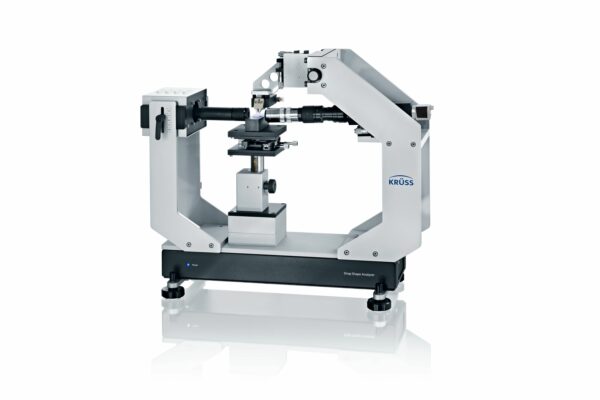

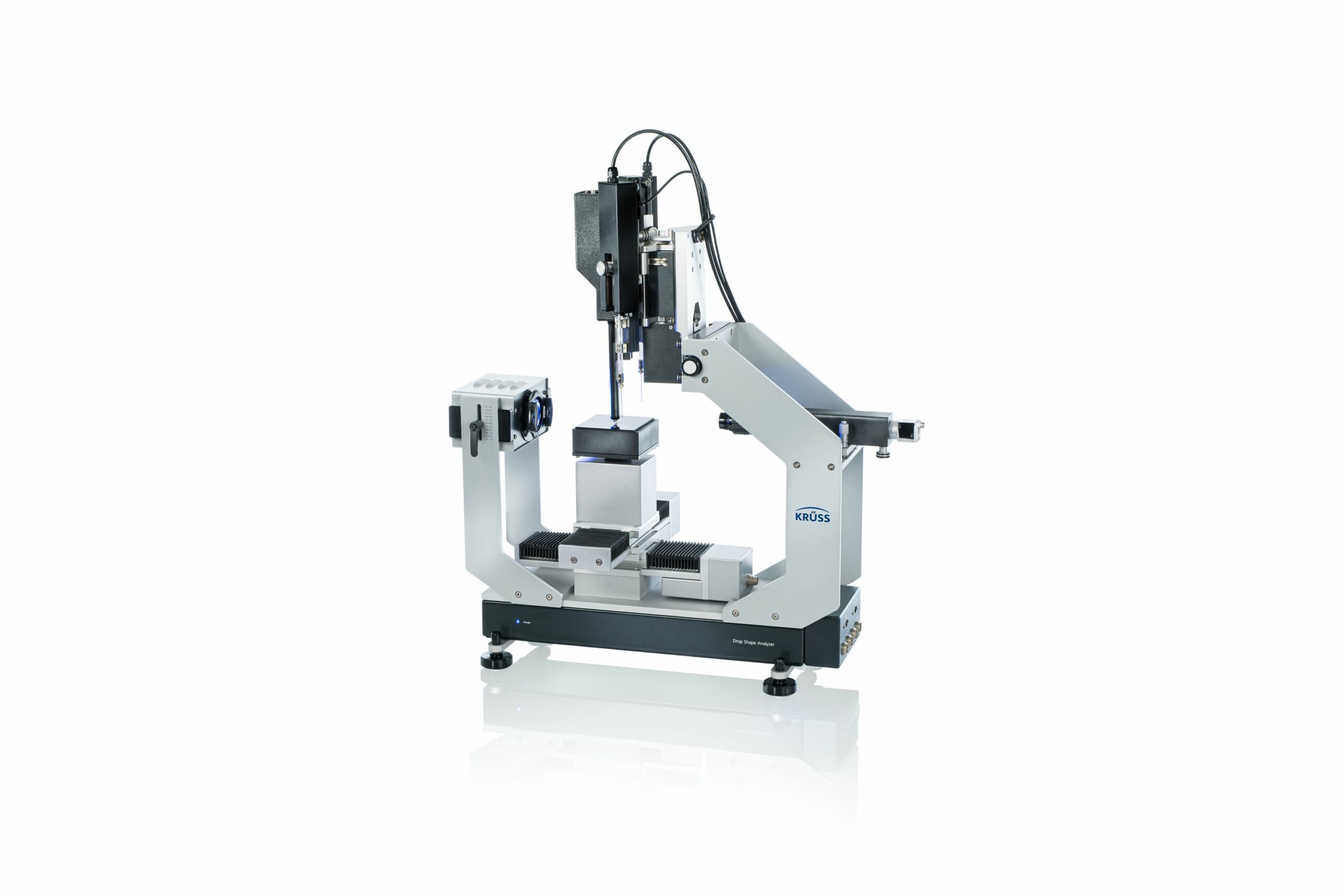

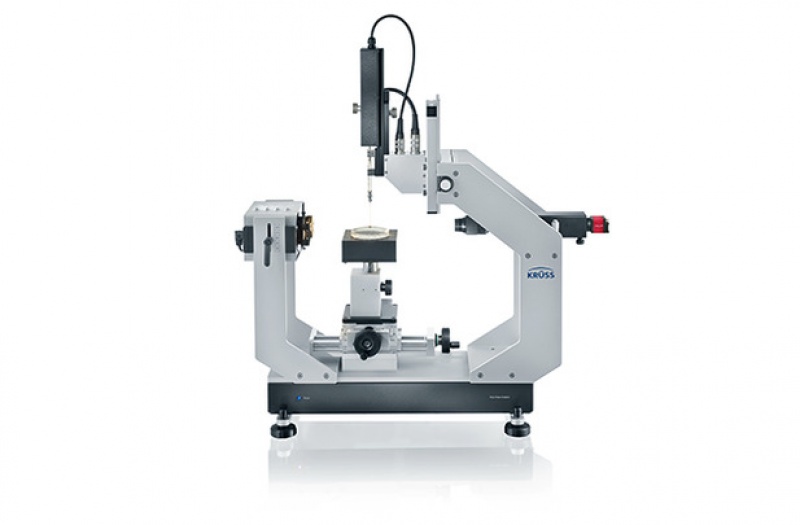

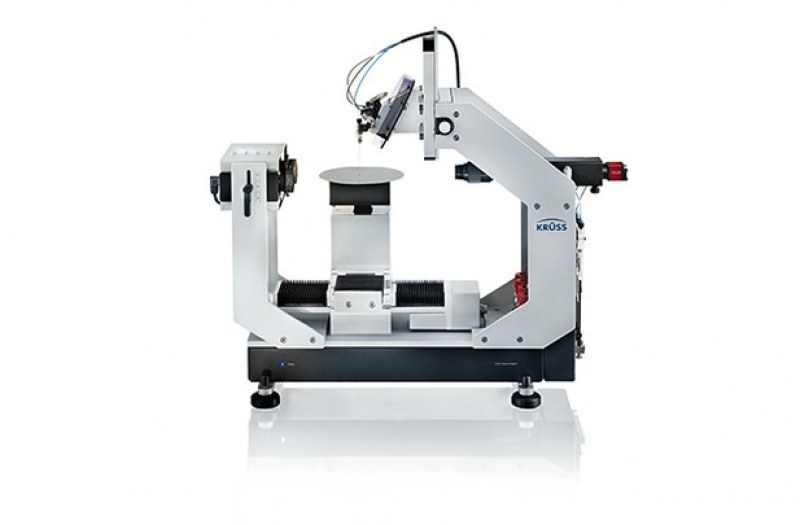

Dostępne konfiguracje:

• DSA30 | kompleksowa analiza kształtu kropli
• DSA30E | ekspercka
• DSA30S | standardowa
• DSA30B | podstawowa
