Opis

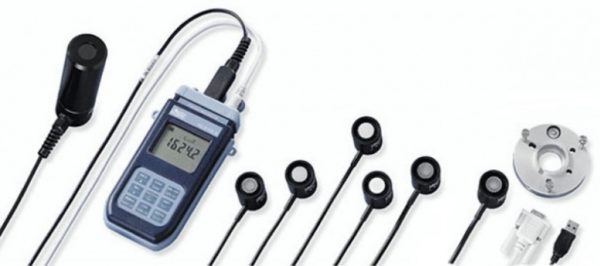

HD 2102.1 to przenośny fotoradiometr. Służy do pomiaru natężenia oświetlenia, luminancji, promieniowania fotosyntetycznego czynnego (PAR), oraz irradiancji w regionach widmowych VIS–NIR, UV–A / B / C, (lub do pomiaru irradiancji efektywnej, zgodnie z przebiegiem krzywej UV).
Urządzenie współpracuje z sondami wyposażonymi w moduł SICRAM. Dzięki takiemu rozwiązaniu przyrząd automatycznie rozpoznaje typ podłączonej sondy i jednostkę pomiarową (skalibrowane fabrycznie dane sond są już zapisane wewnątrz miernika).
Oprócz pomiaru wartości natychmiastowej, HD2102.1 wyznacza dawkę Q(t) promieniowania padającego na dana powierzchnię (całkowanie po czasie).

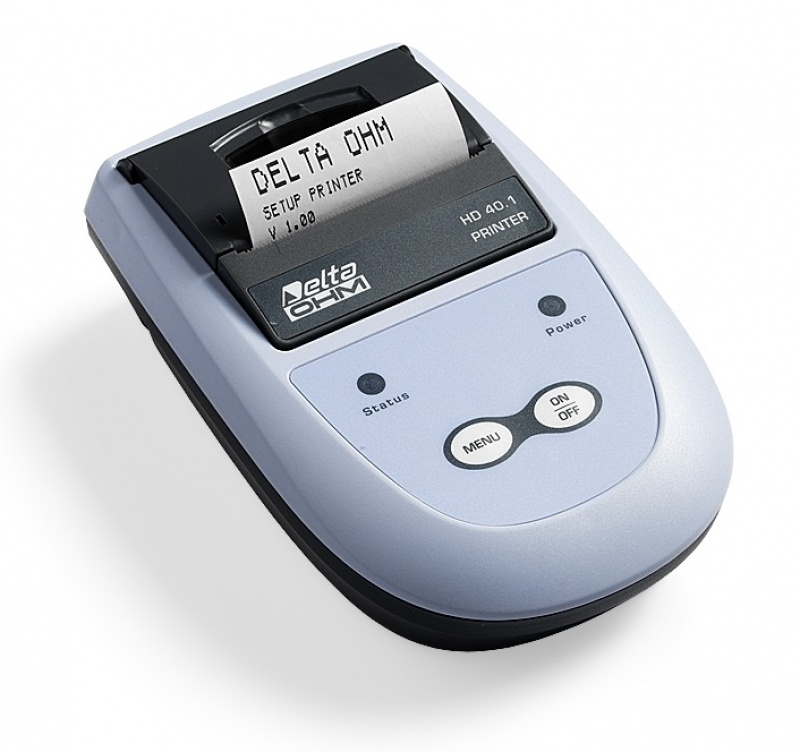

Przyrząd wyposażono w port szeregowy RS232C umożliwiający przesyłane danych pomiarowych, w czasie rzeczywistym, do komputera lub przenośnej drukarki (HD40.1). Funkcje Max, Min i Avg obliczają odpowiednio wartości: maksymalną, minimalną i średnią. Ponadto fotoradiometr posiada funkcje: pomiaru względnego (REL), podtrzymania (HOLD), oraz automatycznego wyłączenia. Stopień ochrony IP66.
Podłączenia A. W celu podłączenia HD2102.1 do portu RS232 komputera, używa się konwertera szeregowego C.206 (USB/RS232C). Konwerter wymaga instalacji sterowników przed podłączeniem do komputera (szczegóły na płycie CD dołączonej do C.206).
B. Miernik posiada również port szeregowy RS232C ze złączem MiniDIN, przy pomocy którego również można uzyskać połączenie z komputerem lub przenośną drukarką HD40.1 (kabel HD2110CSNM).
Poniżej zamieszczono wykaz sond (z modułem SICRAM), które można zaaplikować do luksomierza. SONDY NIE WCHODZĄ W SKŁAD WYPOSAŻENIA PODSTAWOWEGO MIERNIKA I NALEŻY JE ZAKUPIĆ OSOBNO.
| LP471PHOT |
Fotometryczna sonda do pomiaru natężenia oświetlenia.
Zakres spektralny zgodny ze standardową krzywą fotopową V(λ).
Dyfuzor do korekty cosinusa.
Zakres pomiarowy: 0.10…200 * 103 lux. |
| LP471LUM2 |
Fotometryczna sonda do pomiaru luminancji.
Zakres spektralny zgodny ze standardową krzywą fotopową V(λ).
Kąt optyczny 2°.
Zakres pomiarowy: 1.0…2000 * 103 cd/m2. |
| LP471PAR |
Kwantowa sonda radiometryczna do pomiaru przepływu fotonów w zakresie chlorofilu (PAR).
Dyfuzor do korekty cosinusa.
Zakres spektralny: 400…700nm.
Zakres pomiarowy: 0.10 μmol/m-2s-1…10 * 103 μmol/m-2s-1.
|
| LP471RAD |
Radiometryczna sonda do pomiaru irradiancji.
Zakres spektralny: 400nm…1050nm.
Dyfuzor do korekty cosinusa.
Zakres pomiarowy: 1.0 * 10-3 W/m2…2000 W/m2 |
| LP471UVA |
Radiometryczna sonda do pomiaru irradiancji.
Zakres spektralny: 315…400nm (szczyt 360nm), UVA.
Kwarcowy dyfuzor do korekty cosinusa.
Zakres pomiarowy: 1.0 * 10-3W/m2…2000W/m2 |
| LP471UVB |
Radiometryczna sonda do pomiaru irradiancji.
Zakres spektralny: 280nm…315nm (szczyt 305nm…310nm), UVB.
Kwarcowy dyfuzor do korekty cosinusa.
Zakres pomiarowy: 1.0 * 10-3 W/m2…2000 W/m2. |
| LP471UVC |
Radiometryczna sonda do pomiaru irradiancji.
Zakres spektralny: 220…280nm (szczyt 260nm), UVC.
Kwarcowy dyfuzor do korekty cosinusa.
Zakres pomiarowy: 1.0 * 10-3 W/m2…2000 W/m2. |
| LP471BLUE |
Radiometryczna sonda do pomiaru irradiancji (W/m2), w paśmie widmowym światła niebieskiego.
Zakres spektralny: 380-550nm.
Kwarcowy dyfuzor do korekty cosinusa.
Zakres pomiarowy: 1.0 * 10-3 Weff/m2…2000 Weff/m2.
|
| LP471P-A |
Sonda łączona do pomiaru natężenia światła (lux), ze standardową odpowiedzią fotopową,
irradiancji (μW/cm2), w zakresie UVA (315…400 nm, ze szczytem przy 360 nm).
Obydwa czujniki wyposażono w dyfuzor do korekty zgodnej z twierdzeniem cosinusów.
Zakres pomiaru natężenia światła: 0.3 lux…200 * 103 lux.
Zakres pomiaru irradiancji: 1.0 mW/m2…2000W/m2.
Sonda służy również do wyznaczania stosunku pomiędzy irradiancją UVA i natężeniem światła (μW/lumen).
|
| LP471 A-UVeff |
Sonda łączona do pomiaru całkowitej irradiancji efektywnej – Eeff (W/m2) ważonej zgodnie z krzywą UV.
Sonda składa się z dwóch czujników. Takie rozwiązanie zapewnia dokładny pomiar w zakresie 250…400nm.
Obydwa czujniki wyposażono w dyfuzor do korekty zgodnej z twierdzeniem cosinusów.
Sonda zapewnia pomiar Eeff, irradiancji efektywnej UV-CB, oraz irradiancji UVA.
Zakres pomiarowy Eeff: 0.010 W/m2…20W/m2.
Zakres pomiarowy irradiancji efektywnej B_C: 0.010 W/m2…10 W/m2.
Zakres pomiarowy irradiancji UVA: 0.1 W/m2…2000 W/m2.
|
| LP471
PYRA02.5 |
Sonda promieniowania słonecznego (pyranometr klasy 1).
Zakres spektralny: 305…2800 nm.
Sonda zapewnia pomiar całkowitego promieniowania słonecznego w W/m2 lub µW/m2.
Zakres pomiarowy: 0…2000W/m2 (305…2800nm). Posiada przewód 5m. |
| LP471
PYRA02.10 |
Sonda z przewodem 10m |
| LP471
PYRA03.5 |
Sonda promieniowania słonecznego (pyranometr klasy 2).
Zakres spektralny: 300…3000 nm.
Sonda zapewnia pomiar całkowitego promieniowania słonecznego w W/m2 lub µW/m2.
Zakres: 0…2000W/m2 (305…2800nm). Posiada przewód o 5m. |
| LP471
PYRA03.10 |
Sonda z przewodem 10m |
| LP471
PYRA 10.5 |
Sonda promieniowania słonecznego (pyranometr / wzorcowanie zgodne z ISO 90601).
Sonda zapewnia pomiar całkowitego promieniowania słonecznego w W/m2 (µW/m2).
Zakres pomiarowy: 0…2000W/m2 (305…2800nm)
Czułość: 10µV/(W/m2)
Zakres spektralny: 305…2800nm
Stała czasowa: impedancja: 500…1000Ω
Temperatura pracy: -40…80°C
Długość kabla: 5 lub 10m
W komplecie: tarcza ocieniająca, 2 wkładki osuszające, torebka silikażelu, certyfikat kalibracji.
Sonda posiada przewód 5mb.
Parametry wg ISO9060:
Offset przy 200W/m2: <7W/m2
Offset przy 5K/h: ±2W/m2
Stabilność roczna: ±0.8%
Nieliniowość: ±0.5%
Błąd kierunkowy: ±10W/m2
Selektywność spektralna: ±3%
Wpływ temperatury: <2%
Wpływ położenia: ±0.5% |
| LP471
PYRA 10.10 |
Sonda posiada przewód 10m. |
| LP471
SILICON PYRA |
Sonda promieniowania słonecznego (pyranometr).
Zakres spektralny (400…1100nm).
Sonda posiada diodę silikonową, wykorzystywaną do określenia mocy promieniowania pobieranego, np. przez: panele solarne, ogniwa fotowoltaiczne wykonane z InGaP i InGaAs. |
| LPBL |
Podstawka z poziomicą dla wszystkich wyżej opisanych sond, z wyjątkiem LP471 LUM2 i LP471PYRA. |
| LPBL3 |
Łączona podstawka dla wszystkich wyżej opisanych sond, z wyjątkiem LP471 LUM2 i LP471PYRA. |
