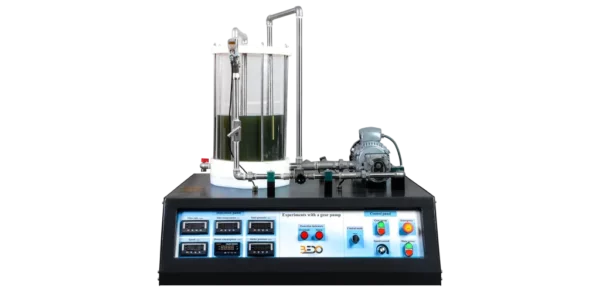

Jednostka doświadczalna pompy zębatej

Opis

Zestaw pompy zębatej (FR-006) to stacjonarna jednostka edukacyjna, która została zaprojektowana w celu zademonstrowania zachowania operacyjnego i najważniejszych zmiennych charakterystycznych pomp zębatych. Urządzenie posiada zamknięty obieg ze zbiornikiem i pompą zębatą o zmiennej prędkości obrotowej za pomocą przetwornicy częstotliwości.

Dane techniczne

Czujnik ciśnienia wlotowego: -1 do 1 bar.
Czujnik ciśnienia wylotowego: 0 do 16 bar.
Moc silnika elektrycznego: 370 W.
Przepływ: 0,5 do 50 l/min.

Zakres dostawy

Jednostka eksperymentalna pompy zębatej (FR – 006)
Twarda kopia instrukcji obsługi
Oprogramowanie BEDO
Olej (5L).

Opcje

Zawartość cyfrowa (BI-01)

Szczegóły techniczne

Jednostka edukacyjna demonstruje działanie i zachowanie pompy zębatej.
Koła zębate pompy są zamontowane w przezroczystej obudowie i można je obserwować podczas pracy.
Prędkość przepływu jest regulowana za pomocą zaworu iglicowego. Głowica jest regulowana za pomocą zaworu przelewowego.
Olej jest używany jako medium.
Jednostka eksperymentalna jest wyposażona w czujniki ciśnienia na wlocie i wylocie pompy, mierzona jest również temperatura na wlocie.
Przepływomierz służy do pomiaru przepływu lepkiej cieczy
Jednostka edukacyjna jest wyposażona w port USB do podłączenia do komputera.
Panel sterowania urządzenia zawiera przełącznik ON/OFF, przełącznik włączania/wyłączania pompy zębatej, przełącznik awaryjny, przełącznik regulacji prędkości pompy zębatej, przełącznik trybu sterowania.
Urządzenie edukacyjne może być obsługiwane ręcznie lub za pomocą oprogramowania.
Interaktywne oprogramowanie umożliwia monitorowanie różnych parametrów pracy pompy zębatej i obserwowanie krzywych charakterystycznych generowanych automatycznie.

Eksperymenty

Krzywa charakterystyki pompy zębatej.
Różnica ciśnień a krzywa natężenia przepływu przy różnych prędkościach.
Zależność między wysokością podnoszenia a prędkością.

Wymagane do działania

Laboratoryjny komputer PC
