Opis
- 20mA do 22A AC/DC
- 100A AC I opcja transformatora
- 1mV do 1050V AC/DC
- +90,0 stopni do -90,0 stopni
- 0.00 do 1.00 Lead/Lag
- 45 do 400 Hz w krokach co 0,1 Hz
- RS-232 / GPIB / interfejs USB

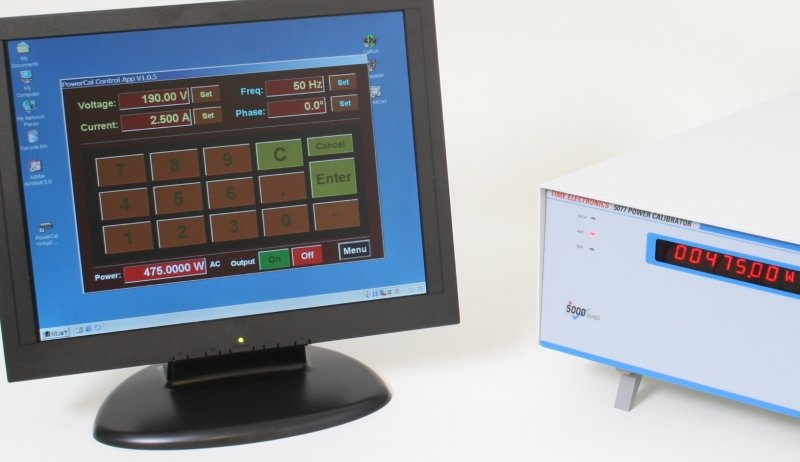

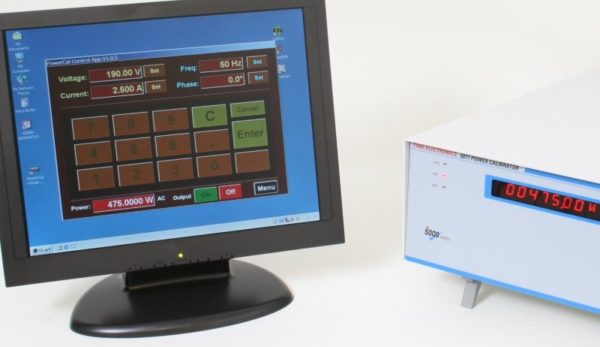

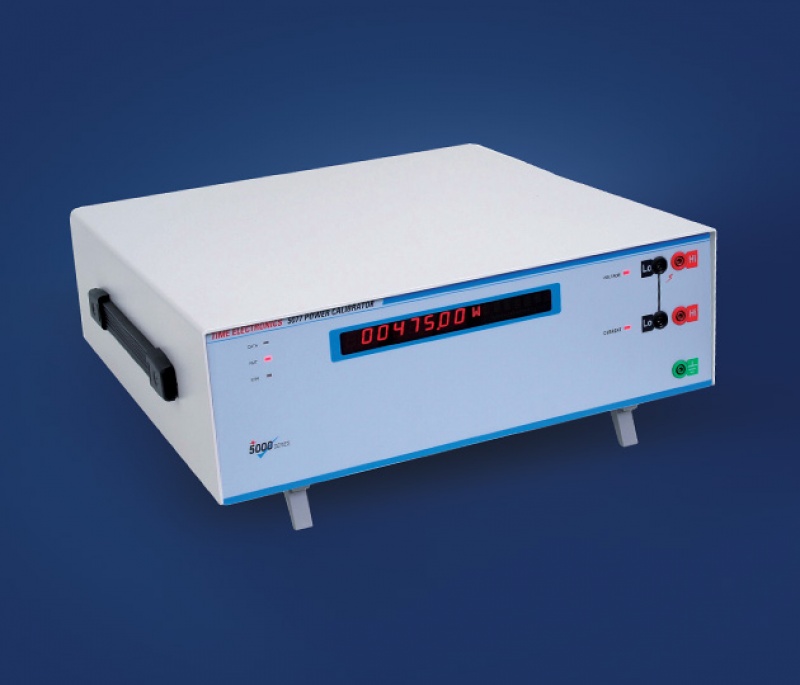

Kalibrator mocy AC i DC o wysokiej dokładności, odpowiedni do kalibracji watomierzy, mierników mocy i mierników kW-Hr. Dostarczany z własnym oprogramowaniem „PC Virtual Control” umożliwiającym użytkownikowi pełną kontrolę za pośrednictwem laptopa lub komputera PC. Częstotliwość można ustawiać w krokach co 0,1 Hz w zakresie od 45 do 400 Hz, a fazę w krokach co 0,1 stopnia. Alternatywnie współczynnik mocy (PF) można ustawić w krokach co 0,01. Moc wyjściowa może być wyświetlana jako VA lub Watts.
Standardowy maksymalny prąd wyjściowy AC (22A) można rozszerzyć do 100A za pomocą opcjonalnego transformatora prądowego 100A. Zwiększa to maksymalną moc do 0,1 MW/MVA. Dostępna jest również opcja adaptera miernika cęgowego (1 i 50 obrotów).
EasyCal – Zarządzaj, automatyzuj i optymalizuj proces kalibracji
Miernik 5077 może być również sterowany za pomocą oprogramowania EasyCal firmy Time Electronics. Zapewnia to większą szybkość kalibracji i spójność wyników. Łatwe tworzenie certyfikatów kalibracji i raportów zgodnych z normami ISO 9001, ISO 17025 i innymi międzynarodowymi standardami jakości.
Napięcie DC
| Zakres |
Dokładność 1 rok |
Odporność wyjściowa |
Maks. prąd wyjściowy |
Rozdzielczość |
| *2V |
0,01% + 500μV |
< 0,5Ω |
20mA |
1μV |
| *20V |
0,01% + 500μV |
< 0,5Ω |
20mA |
10μV |
| 300V |
0,02% + 30mV |
< 5Ω |
20mA |
100μV |
| 1050V |
0,05% + 50mV |
< 10Ω |
10mA |
1mV |
*Dokładność jest określona przy minimalnym prądzie wyjściowym.
Prąd DC
ZakresDokładność 1 rokNapięcie zgodnościRozdzielczość2A0,03% + 500μA5V100μA22A0,05% + 6mA4V1mA
Napięcie AC (45 Hz do 400 Hz, dokładność 0,02%)
| Zakres |
Dokładność 1 rok |
Odporność wyjściowa |
Maks. prąd wyjściowy |
Rozdzielczość |
| *2V |
0,03% + 500μV |
< 0,5Ω |
20mA |
100μV |
| *20V |
0,03% + 2mV |
< 1Ω |
20mA |
1mV |
| **300V |
0,06% + 30mV |
< 5Ω |
20mA |
10mV |
| **1050V |
0,08% + 90mV |
< 10Ω |
10mA |
100mV |
*Dokładność jest określona przy minimalnym prądzie wyjściowym.
**Dokładność jest określona przy 100Hz dla prądów wyjściowych mniejszych niż 5A.
Prąd AC (45 Hz do 400 Hz, dokładność 0,02%)
| Zakres |
Dokładność 1 rok |
Napięcie zgodności |
Rozdzielczość |
| 2A |
0,1% + 2mA |
3,5V |
100μA |
| 22A |
0,1% + 20mA |
3V |
1mA |
Kąt fazowy (do wyjścia powyżej 22 V)
| Częstotliwość |
Zakres |
Dokładność 1 rok |
Rozdzielczość |
| 45 do 99 Hz |
-90,0 do +90,0 stopni |
0,3 stopnia |
0,1 stopnia |
| 100Hz do 400Hz |
-90,0 do +90,0 stopni |
1 stopień |
0,1 stopnia |
Współczynnik mocy
| Częstotliwość |
Zakres |
Rozdzielczość |
| 45 do 400 Hz |
0,00 do 1,00 |
0,01 |
Dokładność mocy jest złożona i jest określana za pomocą wzoru, który łączy błędy spowodowane napięciem, prądem i fazą.
Dokładność mocy (%) = SqrRt (Dokładność napięcia2 + Dokładność prądu2 + Korekta fazy2)
Gdzie Korekta fazy (%) = 100x(1-Cos(Faza+PhaseAcc)/Cos fazy)
Specyfikacja ogólna
| Rozgrzewanie |
1 godzina do pełnej dokładności |
| Czas ustalania |
Mniej niż 5 sekund |
| Standardowe interfejsy |
GPIB (IEEE-488), RS-232, USB |
| Wydajność temperaturowa |
Praca: 0 do 40°C, Pełna spec: 23°C +/- 5°C, Przechowywanie: -10°C do 50°C |
| Wilgotność podczas pracy |
< 80% bez kondensacji |
| Wysokość robocza |
0 do 3 km. Bez pracy: 3km do 12km |
| Zasilanie linii |
100 – 230V AC 50/60Hz. Pobór mocy 60W typowo, 80W max. |
| .
Wymiary |
W440 x H198 x D580mm (17.6 x 7.8 x 32.8″) |
| Waga |
25kg (36lbs) |
| Kraj pochodzenia |
UK |
| W zestawie |
Oprogramowanie do sterowania wirtualnego, instrukcja obsługi, kabel RS-232 i adapter/kabel USB |
