Opis

• RCD: 3 – 2500mA, 10 – 2000ms
• Pętla 50mΩ do 1,8kΩ
• Izolacja do 2GΩ / 1kV
• Ciągłość 0,1Ω do 10kΩ
• Sterowanie RS-232 / USB
• Szybki i intuicyjny interfejs użytkownika
• Kompatybilny z oprogramowaniem EasyCal

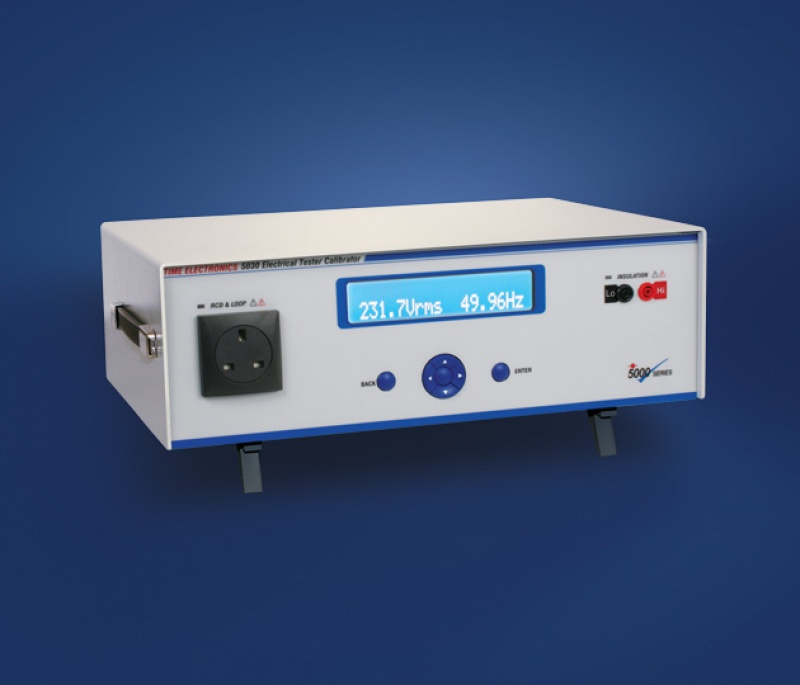

Precyzyjny przyrząd przeznaczony do kalibracji testerów RCD, pętli, izolacji, uziemienia i wielofunkcyjnych testerów instalacji. 5030 dokładnie symuluje czasy wyzwalania RCD i mierzy prądy wytwarzane przez testery RCD. Replikuje impedancję pętli i automatycznie dostosowuje się do lokalnej impedancji linii. Zapewnia również rezystancję izolacji i mierzy napięcia i prądy testowe.

Prosta obsługa i automatyczna kalibracja
Kontrola użytkownika odbywa się za pomocą centralnej klawiatury nawigacyjnej. Przewijanie menu i ustawień jest intuicyjne i łatwe, a pomiary i ustawienia są wyświetlane na dużym, czytelnym wyświetlaczu LCD. Alternatywnie można podłączyć 5030 do komputera PC/laptopa (przez RS232 lub USB) z zainstalowanym oprogramowaniem EasyCal firmy Time Electronics i zautomatyzować proces kalibracji. Zwiększ szybkość kalibracji i spójność wyników. Łatwe tworzenie certyfikatów kalibracji i raportów zgodnych z normami ISO 9001, ISO 17025 i innymi międzynarodowymi standardami jakości.

Regionalne gniazda testowe i wykrywanie usterek
W przypadku testów pętli i RCD tester elektryczny (testowane urządzenie) podłącza się bezpośrednio do dedykowanego gniazda sieciowego na panelu przednim. Model 5030 może być wyposażony w szereg gniazd typu regionalnego (określonych na zamówienie). W tych warunkach testowych, jeśli testowane urządzenie jest uszkodzone, 5030 automatycznie wykrywa usterkę, odłącza wyjście i ostrzega użytkownika. 5030 został zaprojektowany tak, aby nie wyzwalać żadnych wyłączników RCD w lokalnym zasilaniu.

Impedancja pętli z automatycznym pomiarem pętli lokalnej
Dzięki 10 punktom pomiarowym 5030 obejmuje szeroki zakres testerów pętli. Precyzyjne rezystory, które tworzą funkcję kalibracji pętli są wysokiej mocy i są w stanie wytrzymać do 30A. Dokładny automatyczny pomiar lokalnej pętli jest wykonywany przez 5030 i dodawany do wartości rezystora, aby uzyskać wartość impedancji pętli, umożliwiając precyzyjną kalibrację impedancji pętli.

Precyzyjne czasy zadziałania RCD
Wyłączenia RCD mogą być symulowane w zakresie od 10 do 2000 ms. Czas zadziałania można ustawić na predefiniowane wartości w celu szybkiego wyboru lub na czas użytkownika za pośrednictwem panelu przedniego.

Pomiary prądu RCD
Pomiar prądu jest wykonywany dla zastosowanego prądu testowego RCD. Pomiary prądu są rzeczywistą wartością skuteczną dla prądu przemiennego, prostowanego półfalowo, a także są w stanie mierzyć testy prądu stałego. Zakresy obejmują od 6 mA do 1000 mA, z mnożnikami x0,5, x1, x2 i x5 do maksymalnie 2500 mA. Aby uniknąć fałszywych pomiarów prądu, 5030 zawiera ustawienie „opóźnienia przed testem”. Funkcja ta jest przeznaczona do użytku z testerami RCD, które generują sygnał testu wstępnego. Ustawienie progu prądu testowego (od 0 do 100% prądu nominalnego) jest również wybierane przez użytkownika.

Pomiar rezystancji izolacji i napięcia testowego
5030 testuje funkcje mierników megaomowych przy użyciu precyzyjnych rezystorów o wysokiej wartości do 2GΩ. Wartość rezystancji można ustawić za pomocą panelu przedniego lub pilota zdalnego sterowania, aby zautomatyzować wiele punktów testowych. Funkcje pomiaru napięcia umożliwiają dokładny pomiar napięcia testowego do 1kV w warunkach testowych 0,5mA lub 1mA.

Pomiar ciągłości i rezystancji uziemienia
Precyzyjne rezystory niskoomowe 5030 umożliwiają kalibrację funkcji ciągłości występujących w większości testerów wielofunkcyjnych i testerów izolacji. Mierzone są również zastosowane napięcia i prądy testowe.

Napięcie główne i częstotliwość
Lokalne napięcie i częstotliwość zasilania sieciowego są precyzyjnie mierzone przez 5030. Służy to do porównania odczytu napięcia na testowanym urządzeniu i potwierdzenia dokładności przyrządów.
