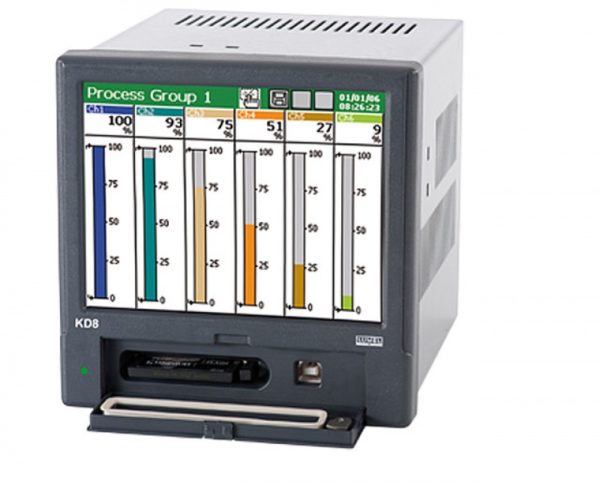

KD8 – Rejestrator z ekranem dotykowym

Rejestrator z ekranem dotykowym KD8 – 3 lub 6 kanałów pomiarowych – zapis na CompactFlash – interfejs RS-485 – NOWOŚĆ

Rejestrator KD8 przeznaczony jest do pomiaru, wizualizacji i kontroli parametrów procesów technologicznych w różnych gałęziach przemysłu.

Może być stosowany jako stacja zbierania danych w systemach pomiarowo-regulacyjnych lub jako autonomiczny przyrząd pomiarowo-rejestrujący.

Rejestrator spełnia wymagania normy FDA dla tworzenia rejestrów elektronicznych (patrz deklaracja zgodności).

Rejestrator KD8 charakteryzuje:

• prosta i przyjazna obsługa dzięki zastosowaniu ekranu dotykowego oraz interfejsu graficznego Windows,
• możliwość wymiany danych konfiguracyjnych pomiędzy rejestratorem a PC poprzez interfejs USB lub kartę CompactFlash,
• interfejs RS-485 (MODBUS Slave).

WEJŚCIA I WYJŚCIA POMIAROWE

W zależności od wykonania rejestrator KD8 ma:

• 3 lub 6 analogowych kanałów pomiarowych izolowanych galwanicznie,
• 6 lub 12 wyjść alarmowych  (po 2 na kanał wejściowy),
• 4 lub 8 wejść cyfrowych,

EKSPOZYCJA DANYCH
Dla zobrazowania przebiegu procesu klient ma do wyboru wiele form prezentacji danych:

• w postaci wykresów – liniowego oraz bargrafów,
• wskaźników cyfrowych oraz analogowych,
• statystyk.

Każdy kanał ma możliwość przypisania indywidualnych ustawień np. koloru, nazwy, zakresu czy sposoby prezentacji.

ARCHIWIZACJA DANYCH
Dla archiwizacji danych rejestrator KD8 wyposażony został w:

• wymienną pamięć zewnętrzną (karta CompactFlash),
• pamięć wewnętrzną 6MB z podtrzymaniem danych,

BEZPIECZEŃSTWO PRACY
W celu zapewnienia bezpieczeństwa pracy rejestratora, użytkownik może mieć indywidualny login i hasło.

OPROGRAMOWANIE
Do obsługi rejestratora KD8 przeznaczone są programy KD8 SETUP, KD ARCHIVE, KD CONNECT, KD CHECK.

• Program KD8 SETUP służy do konfigurowania rejestratora,
• Program KD ARCHIVE – przeznaczony jest do wizualizacji, weryfikacji podpisu cyfrowego oraz wydruku danych z rejestratora,
• Program KD CONNECT – przeznaczony jest do komunikacji pomiędzy PC a rejestratorem KD8 poprzez łącze USB. Umożliwia pobieranie danych archiwalnych z rejestratora, zapis i kasowanie danych na karcie CF,
• Program KD CHECK przeznaczony jest do weryfikacji podpisu cyfrowego w danych archiwalnych.
