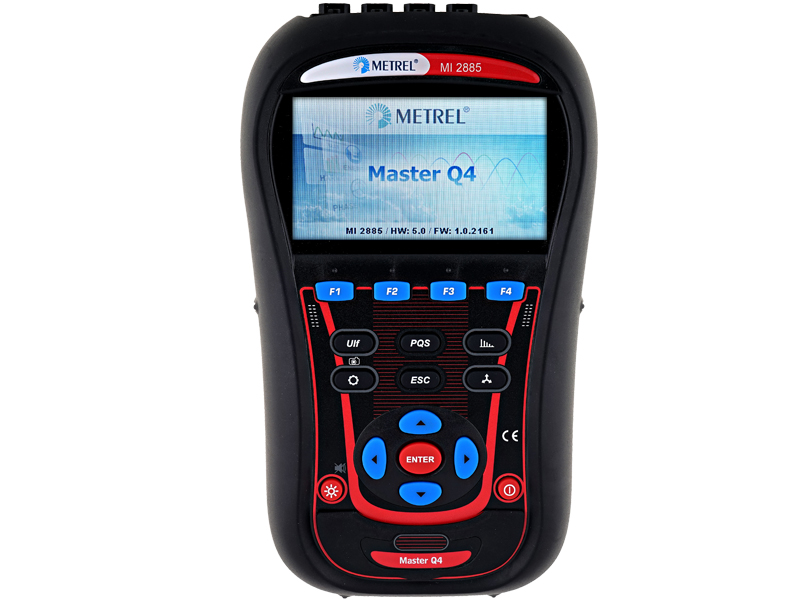

Name: MI 2885 ST MasterQ4 [NIE ZAWIERA CĘGÓW]
Brand: Metrel
SKU: 3458648
Availability: BackOrder

Opis

Produkt: Metrel – MI 2885 AD MasterQ4 Analizator jakości energii klasa S z cęgami

Analizator jakości energii Metrel MI 2885 Master Q4 to idealne narzędzie do diagnostyki problemów w sieci. Zaimplementowane rejestratory zostały zaprojektowane tak, aby rejestrowały wszelkie niezbędne dane oraz przebiegi zdarzeń napięciowych w pełni automatycznie. Dodatkowo, użytkownik ma możliwość zaprogramowania 7 opcjonalnych alarmów pozwalających na rejestrację przebiegów wybranych wielkości po spełnieniu warunków uruchomienia. Duży i czytelny wyświetlacz graficzny pozwala na ocenę takich parametrów jak wyższe harmoniczne, wykresy wskazowe i anomalie w przebiegu sinusoidalnym bezpośrednio po podłączeniu przyrządu. Wygodne klawisze szybkiego uruchomienia znacznie przyśpieszają dostęp do danych oraz sprawiają, że przyrząd jest bardzo przyjazny w obsłudze. Przyrząd został zaprojektowany zarówno do długotrwałych rejestracji jak i do wyszukiwania problemów w jedno- i trójfazowych systemach dystrybucji. Zaawansowane oprogramowanie PowerView3 dostarczane w zestawie standardowym pozwala na szczegółową analizę zarejestrowanych danych, bezpośredni odczyt wyników z karty microSD oraz automatyczną generację profesjonalnych raportów pomiarowych.

Funkcje pomiarowe

Napięcie: TRMS, szczyt, współczynnik szczytu (5-kanałów)
Prąd: TRMS, szczyt, współczynnik szczytu (4-kanały)
Moc (czynna, bierna, pozorna)
Pomiary mocy w pełni z godne z normą IEEE 145 (czynna, nieaktywna, podstawowa, harmoniczna, asymetria obciążenia)
Asymetria, pomiar migotania światła (flicker)
Analiza wyższych harmonicznych i interharmonicznych do 50 harmonicznej, pomiar THD
Energia (czynna, bierna, oddana, pobrana)
Wychwytywanie i rejestrowanie zdarzeń napięciowych (wyłączenia, przerwy, wzrosty, zapady)
Monitorowanie i rejestracja prądów rozruchowych
Wyświetlanie przebiegów/rozruchów, funkcja zrzutu ekranu i rejestracji
Analiza jakości zasilania zgodnie z normą PN-EN 50160
Rejestracja do 7 programowalnych alarmów
Pomiar temperatury
Współczynnik mocy, cos φ
Współpraca z miernikami MI 3108/MI 3109 EurotestPV pozwala na pełną analizę trójfazowych instalacji fotowoltaicznych

Cechy użytkowe

5 wejść napięciowych o szerokim zakresie pomiarowym: 0 … 1000 Vrms (CAT III / 1000 V)
4 kanały prądowe ze wsparciem dla automatycznej detekcji cęgów pomiarowych i doboru zakresów bezpośrednio w urządzeniu
Automatyczna detekcja cęgów typu Smart i inteligentny wybór zakresów
Zgodność z klasą S normy PN-EN 61000-4-30
Pełna analiza jakości energii zgodnie z normą PN-EN 50160 z uwzględnieniem sygnalizacji i interharmonicznych
Wsparcie dla kart microSD do 32GB (Karta 8GB dostarczana w standardzie)
Wejścia oznaczone kolorami i etykiety dla panelu wejść w zależności od regionu stosowania
Intuicyjne menu główne oraz duże ikony sprawiają, że nawigacja i konfiguracja jest bardzo prosta
Rozbudowane oprogramowanie na komputery PC pozwala na pobieranie, podgląd i analizę zarejestrowanych danych oraz tworzenie profesjonalnych raportów pomiarowych
W zestawie Euro dostarczane są elastyczne cęgi prądowe niewymagające dodatkowego zasilania
Komunikacja zdalna za pośrednictwem protokołu Ethernet (opcjonalna synchronizacja czasu przez GPS)

Zastosowanie

Ocena jakości energii oraz rozwiązywanie problemów w sieciach niskiego i średniego napięcia
Sprawdzanie pracy aparatury do kompensacji mocy biernej
Analiza długoterminowa
Konserwacja i utrzymanie ruchu
Weryfikacja wydajności systemu przed podłączeniem obciążeń

Normy

Funkcjonalność

PN-EN 61010-1

Pomiary

IEC/PN-EN 61000-4-30, Klasa S
IEC/PN-EN 61557-12
IEC/PN-EN 61000-4-7, Klasa I
IEC/PN-EN 61000-4-15
PN-EN 50160
IEEE 1448
IEEE 1459

Kompatybilność elektromagnetyczna (EMC):

PN-EN 61326

Wejścia napięciowe	AC/DC
Liczba wejść	5
Znamionowy zakres napięcia (L – N)	Fazowe (L-N): 50 ÷ 1000 VRMS Międzyfazowe (L-L): 50 ÷ 1730 VRMS
Zakres pomiarowy	10% ÷ 150% wartości napięcia znamionowego
Dokładność	PN-EN 61000-4-30 Klasa S, ±0.5% napięcia znamionowego
Częstotliwość próbkowania	7000 próbek na sek. @ 50/60 Hz, synchronizacja z częstotliwością sieciową
Zakres częstotliwości zasilania	42 ÷ 69,0 Hz ±10 mHz
Wejścia prądowe	AC/DC
Liczba wejść	4
Zakres pomiarowy (A1227 cęgi elastyczne)	3 ÷ 6000 A RMS ±1.5% w.m.
Zakres pomiarowy (A1281 cęgi kleszczowe)	50 m ÷ 1200 A RMS ±0.5% w.m.

Funkcje	Zakres pomiarowy	Dokładność
Moc (P, Q, S, cos φ, PF…)	Zależne od napięcia i wybranych cęgów	IEC/PN-EN 61557-12 Klasa 1
Energia	Zależne od napięcia i wybranych cęgów	Czynna.: IEC/PN-EN 62053-21 Klasa 1 Bierna. IEC/PN-EN 62053-23 Klasa 2
Harmoniczne (DC ÷ 50tej)	0 ÷ 20% napięcia znamionowego	IEC/PN-EN 61000-4-7 Klasa 1
Interharmoniczne (1 ÷ 50tej)	0 ÷ 20% napięcia znamionowego	IEC/PN-EN 61000-4-7 Klasa 1
Migotanie światła (flicker)	0.2 ÷ 10	IEC/PN-EN 61000-4-15 Klasa F3
Sygnały sterujące (Sygnalizacja)	0 ÷ 15% napięcia znamionowego	IEC/PN-EN 61000-4-30 Klasa S
Asymetria	Napięcie: 0 ÷ 5% Prąd: 0 ÷ 17%
Temperatura	-10 ÷ 85 °C	±0.5 °C
Zapady, wzrosty	10 ÷ 150% napięcia znamionowego	±0.2 % napięcia znamionowego ±1 cykl
Przerwy	0 ÷ 10% napięcia znamionowego	±1 cykl

Rejestracja

Pamięć	8GB microSD, obsługa do 32GB
Rejestrator ogólny
Częstotliwość zapisu	1s … 1h
Rejestrowane sygnały	> 1000 (napięć, prądów, harmonicznych, mocy…) Min., maks. i średnie dla każdego interwału – Zdarzenia napięciowe – Alarmy
Czas trwania	> 1 rok (zależnie od pojemności karty SD)
Rejestrator przebiegów
Czas trwania	Do 20 sek. przebiegu napięcia lub prądu
Wyzwalanie	Ręczne, zdarzenie napięciowe, alarmy, poziom napięcia lub prądu (rozruchy)
Próbkowanie	> 50k próbek/sek.
Czas trwania	Do 50 cykli przebiegu rozruchowego napięcia i prądu
Wyzwalanie	Ręczny, obwiednia napięcia, poziom

Dane ogólne

Wyświetlacz	4.3 cala, kolorowy TFT (480 x 272)
Komunikacja	USB, Ethernet, RS-232
Synchronizacja czasu	Odbiornik GPS (A 1355)
Zasilanie	110 ÷ 240 Vac lub 6 x akumulatorki NiMh, rozmiar AA
Kategoria przepięciowa	CAT IV / 600 V lub CAT III / 1000 V
Masa	1 kg

	A 1501 1-fazowe elastyczne cęgi prądowe 3000/300/30A /1V	Jednofazowe elastyczne cęgi prądowe z trzema wybieralnymi zakresami pomiarowymi (pętla 25 cm). Nie wymagają zewnętrznego zasilania, zasilane są bezpośrednio z przyrządu.
	A 1502 1-fazowe elastyczne cęgi prądowe 3000/300/30A /1V	Jednofazowe elastyczne cęgi prądowe z trzema wybieralnymi zakresami pomiarowymi (pętla 48 cm). Nie wymagają zewnętrznego zasilania, zasilane są bezpośrednio z przyrządu.
	A 1503 1-fazowe elastyczne cęgi prądowe 6000/600/60A /1V	Jednofazowe elastyczne cęgi prądowe z trzema wybieralnymi zakresami pomiarowymi (pętla 90 cm). Nie wymagają zewnętrznego zasilania, zasilane są bezpośrednio z przyrządu.
	A 1391 Cęgi prądowe AC/DC	Cęgi prądowe AC + DC 40/300A / 1 V o rozwarciu szczęk 25 mm do pomiarów mocy. Wymagają przewodu A 1039. Czas działania na bateriach alkalicznych wynosi 66 godzin.
	A 1033 Cęgi prądowe 1000A /1V	Wysoce dokładne cęgi prądowe 1000 A / 1 V o rozwarciu szczęk do 52 mm i przewodzie 1.5 m do pomiarów mocy analizatorami jakości energii.
	A 1281 Cęgi prądowe 0,5/5/100/1000A /1V	4-zakresowe cęgi prądowe do pomiaru prądu zmiennego w instalacjach niskiego i średniego napięcia. Cęgi są automatycznie rozpoznawane przez przyrząd. Nie wymagają dodatkowego zasilania, zasilane są z przyrządu.
	A 1069 Mini cęgi prądowe 100A/1V	Mini cęgi prądowe 100 A / 1 V o rozwarciu szczęk do 15 mm do pomiarów mocy. Wymagany przewód A1039.
	A 1039 Przewód połączeniowy do cęgów	Przewód do podłączenia cęgów prądowych A 1069 i A 1122 do analizatorów jakości energii firmy Metrel.
	A 1227 1-fazowe cęgi elastyczne 3000/300/30A /1V	Jednofazowe cewki Rogowskiego z 3 zakresami pomiarowymi. Cęgi są automatycznie rozpoznawane przez przyrząd. Cęgi nie wymagają dodatkowego zasilania, zasilane są z przyrządu.
	A 1446 1-fazowe cęgi elastyczne 6000/600/60A /1V	Jednofazowe cewki Rogowskiego z 3 zakresami pomiarowymi. Cęgi nie wymagają dodatkowego zasilania, zasilane są z przyrządu.
	A 1037 Przetwornik prądu 5A/1V	Przetwornik trójfazowy do pomiaru mocy w instalacjach o wyjściowym prądzie z przekładników prądowych 5 A.
	A 1354 Sonda temperatury	Sonda temperatury, która może zostać wykorzystana do pomiaru i rejestrowania trendu temperatury na mierzonych obiektach takich jak kondesatory, silniki, transformatory itp.
	A 1479 Zasilacz szerokozakresowy	Zasilacz szerkozakresowy A 1479 (Uznam: 85V ÷ 650 Vac / 920 Vdc) pozwala na zasilanie przyrządu bezpośrednio z mierzonego obwodu. Do stosowania w przypadku, gdy na badanym obiekcie brak jest dostępu do standardowy gniazd zasilających.
	A 1500 Twarda, wodoszczelna walizka	Profesjonalna walizka A 1500 wykonana z tworzywa sztucznego o wysokiej wytrzymałości. Wyposażona w automatyczny zawór wyrównywania ciśnienia pozwalający na łatwe otwarcie walizki po zmianie wysokości lub temperatury. Wytrzymała, lekka, w pełni wodoszczelna walizka oferująca ponadprzeciętną ochronę analizatorów jakości energii.
	A 1565 Wodoszczelna walizka	Przenośna, wodoszczelna walizka A 1565, posiadająca stopień ochrony IP 65 do zewnętrznych zastosowań dla analizatorów jakości energii. Stworzona z myślą o bezpieczeństwie dzięki zamkowi pozwala na zastosowanie szeregu dodatkowych akcesoriów takich jak: zasilacz A 1479, router 3G/WiFi czy odbiornik GPS. Walizka posiada standardowe przewody napięciowe do wszystkich gniazd oraz cztery adaptery prądowe do podłączenia cęgów prądowych.
	A 1355 Odbiornik GPS	Odbiornik GPS do synchonizacji czasu gwarantuje, że czas systemowy analizatorów jakości energii Metrel zsynchronizowany jest zgodnie z normą PN-EN 61000-4-30. Rozwiązanie to niezbędne, aby zapewnić, że przyrządy zarejestrują te same dane przy podłączeniu do tego samego sygnału.
	A 1198 Sonda magnetyczna	Sonda pomiarowa z magnetyczną końcówką zapewnia pewny styk z metalową powierzchnią podczas pomiaru.
	A 1014 Sonda pomiarowa, czarna	Końcówka pomiarowa o śr. ostrza 4 mm sprawdza się przy wykonywaniu pomiarów w gniazdkach, gdy niedostępna jest wtyczka Schuko.
	A 1015 Sonda pomiarowa, niebieska	Końcówka pomiarowa o śr. ostrza 4 mm sprawdza się przy wykonywaniu pomiarów w gniazdkach, gdy niedostępna jest wtyczka Schuko.
	A 1062 Sonda pomiarowa, zielona	Końcówka pomiarowa o śr. ostrza 4 mm sprawdza się przy wykonywaniu pomiarów w gniazdkach, gdy niedostępna jest wtyczka Schuko.
	A 1016 Sonda pomiarowa, czerwona	Końcówka pomiarowa o śr. ostrza 4 mm sprawdza się przy wykonywaniu pomiarów w gniazdkach, gdy niedostępna jest wtyczka Schuko.
	A 1013 Krokodylek, czarny	Krokodylek zapewnia pewne i stabilne połączenie podczas pomiaru na szynach prądowych, stykach śrubowych itp.
	A 1310 Krokodylek, niebieski	Krokodylek zapewnia pewne i stabilne połączenie podczas pomiaru na szynach prądowych, stykach śrubowych itp.
	A 1064 Krokodylek, czerwony	Krokodylek zapewnia pewne i stabilne połączenie podczas pomiaru na szynach prądowych, stykach śrubowych itp.
	A 1309 Krokodylek, zielony	Krokodylek zapewnia pewne i stabilne połączenie podczas pomiaru na szynach prądowych, stykach śrubowych itp.
	S 2014 Adapter bezpiecznikowy, 3 szt.	Adapter bezpiecznikowy chroni przyrząd oraz użytkownika przed przeciążeniami i wyładowaniami.
	S 2015 Bezpieczne chwytaki napięciowe, 4 szt.	Bezpieczne chwytaki napięciowe zapewniają pewny styk przy podłączaniu urządzenia do szyn prądowych i innych dużych płaskich powierzchni.
	A 1458 Czytnik kart pamięci microSD	Czytnik kart pamięci microSD do przenoszenia danych zarejestrowanych przez przyrząd do komputera.
	S 2072 Pamięć USB (do tworzenia kopii zapasowej danych)	Pendrive USB pozwala na tworzenie kopii zapasowej danych na nośniku USB. Jest to praktyczne rozwiązanie w zakresie wykonywania kopii zapasowej ponieważ pozwala na pobieranie danych bezpośrednio w miejscu wykonywania pomiarów.
	A 1020 Mała torba transportowa	Mała, miękka torba transportowa do transportu i przechowywania przyrządów pomiarowych i akcesoriów.
	A 1006 Torba transportowa	Duża, miękka torba transportowa do transportu i przechowywania przyrządów pomiarowych i akcesoriów.
	A 1160 Szybka ładowarka	Szybka ładowarka akumulatorków, obsługująca do 8 akumulatorków AA. Dostarczana w zestawie z 6 szt. akumulatorków NiMH, typu AA.
	A 1169 Szybka ładowarka	Szybka ładowarka akumulatorków, obsługująca do 12 akumulatorków, typu AA, 6 typu C lub D, oraz 4 szt. 9 V akumulatorków.
	A 1753 Router Wi-Fi / 4G RUT240	Router bezprzewodowej komunikacji Wi-Fi/4G/3G/2G z analizatorami jakości energii Metrel.
	A 1717 Cęgi prądowe AC/DC	Cęgi prądowe AC/DC 100A/1000A/1V
	A 1636 Cęgi prądowe DC/AC	Cęgi prądowe DC/AC 2000A
	A 1588 Wielozakresowe cęgi pomiarowe	Wielozakresowe cęgi pomiarowe (0,5A/5A/50A)
