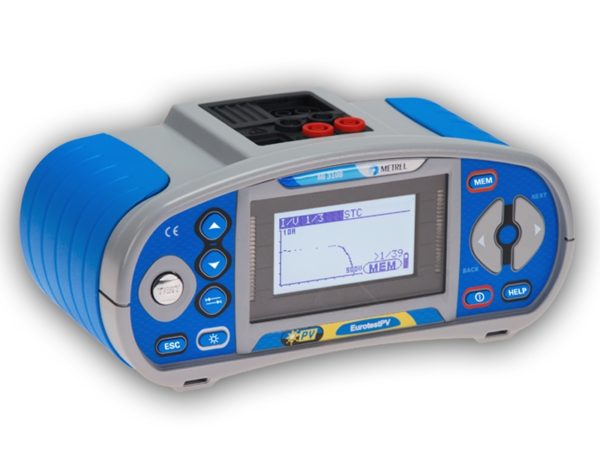

Miernik instalacji elektrycznych i fotowoltaicznych EurotestPV MI3108

MI 3108 ST Eurotest PV ST

Metrel
Kategorie:
Karta katalogowa
11 437,77 zł (9 299,00 zł netto)
Magazyn:

Produkt dostępny na zamówienie

Dodaj do zapytania

Opis

Metrel MI 3108 EurotestPV to połączenie wielofunkcyjnego miernika parametrów instalacji elektrycznych i testera instalacji fotowoltaicznych. Wykonuje kompletne pomiary instalacji zgodnie z wytycznymi normy PN-EN 61557. Pozwala na testowanie instalacji zarówno po stronie AC (zgodnie z PN-HD 60364-6) jak i po stronie DC (zgodnie z PN-EN 62446). Przyrząd umożliwia m.in. tworzenie charakterystyk I – U, przeliczanie parametrów do wartości STC (standardowe warunki testowania) oraz pomiar mocy po stronach AC i DC falownika/inwertera (1-fazowo lub opcjonalnie 3-fazowo). Został zaprojektowany do pomiarów instalacji fotowoltaicznych o maksymalnych parametrach 1000V / 15 A DC. Aby znacznie zwiększyć bezpieczeństwo użytkownika MI 3108 EurotestPV dostarczany jest z sondą bezpieczeństwa, która za każdym razem zapewnia bezpieczne odłączenie przyrządu od instalacji.

Instalacje fotowoltaiczne:
Pomiary instalacji PV po stronie DC:

  • Napięcie, prąd, moc, energia
  • Rezystancja izolacji
  • Uoc – napięcie otwartego obwodu oraz Isc prąd zwarciowy
  • Charakterystyka I-U stringów i modułów fotowoltaicznych
  • Irradiancja
  • Temperatura panelu fotowoltaicznego

Pomiary instalacji PV po stronie AC:

  • Napięcie, prąd, moc, energia, współczynnik mocy, harmoniczne.
  • Obliczanie wydajności paneli fotowoltaicznych, falownika, efektywności instalacji

Instalacje elektryczne:

  • Rezystancja izolacji
  • Ciągłość przewodów ochronnych
  • Impedancja linii
  • Impedancja pętli (podfunkcja wysokim prądem i bez wyzwalania RCD)
  • Testowanie RCD (typ AC, A i B)
  • Rezystancja uziemienia
  • Prąd AC (obciążenia oraz upływu)
  • Napięcie TRMS, częstotliwość, kolejność faz
  • Moc, energia, harmoniczne

Cechy użytkowe

Instalacje fotowoltaiczne:

  • Obliczanie wartości STC: Zmierzone parametry prądów i napięć (przy danej irradiancji i temperaturze) mogą być przeliczone do wartości STC (uzyskanych w standardowych warunkach pomiarowych), umożliwiając ich porównanie z wartościami referencyjnymi, nawet jeśli pomiary wykonano w warunkach odbiegających od STC.
  • Graficzna prezentacja charakterystyki: Odwzorowanie charakterystyki I – U stringu/panelu na ekranie LCD przyrządu.
  • Pomiary mocy i wydajności: 2 wartości napięcia i 2 wartości prądu podczas jednoczesnego pomiaru wartości po stronie AC i DC w instalacji jednofazowej.
  • Zdalny rejestrator parametrów środowiskowych: Opcjonalne urządzenie do zdalnego pomiaru irradiancji i temperatury panelu PV podczas wykonywania pomiarów

Instalacje elektryczne:

  • Funkcja Auto RCD: Automatyczna procedura pomiaru wyłączników różnicowoprądowych RCD.
  • Pomiar impedancji pętli zwarcia bez wyzwolenia RCD: Funkcja Zs (RCD) pozwala na precyzyjny pomiar impedancji pętli zwarcia bez wyzwolenia wyłączników różnicowoprądowych RCD.
  • Obsługa wyłączników RCD typu B: możliwość pomiarów parametrów wyłączników RCD typu B reagujących na upływ prądu stałego.
  • Pomiar rezystancji uziemienia: Urządzenie wykonuje pomiar rezystancji uziemienia metodą 3 przewodową.
  • Zaimplementowane charakterystyki zabezpieczeń nadprądowych: pozwala na automatyczną ocenę wyniku pomiaru impedancji
  • linii / pętli zwarcia.
  • Monitorowanie napięcia w trybie rzeczywistym: Pozwala na podgląd trzech wartości napięć w czasie rzeczywistym.
  • Funkcja oscyloskopu: Graficzna prezentacja charakterystyki U / I na ekranie przyrządu.
  • Analiza harmonicznych: Pomiar mocy 1-fazowej z analizą do 11 harmonicznej.
  • Pamięć: Możliwość zapisu do 1800 wyników pomiarowych lub do 500 graficznych wyników wraz z wartościami daty i godziny wykonania pomiarów.
  • Komunikacja BT: Pozwala na komunikację ze smartfonami i tabletami z systemem Android przez opcjonalny adapter Bluetooth.
  • PC SW Eurolink PRO: Znajdujący się w wyposażeniu standardowym program dla PC pozwala na pobieranie wyników, tworzenie struktury instalacji i wydruk wyników pomiarów

Zastosowanie

  • Testowanie bezpieczeństwa, ocena efektywności i rozwiązywanie problemów związanych z nieprawidłową pracą instalacji fotowoltaicznych.
  • Pomiar mocy i efektywności energetycznej AC i DC.
  • Odbiorcze i okresowe testowanie domowych i przemysłowych instalacji elektrycznych instalacji niskiego napięcia.

POMIARY INSTALACJI FOTOWOLTAICZNYCH

Funkcja Zakres pomiarowy Dokładność
Napięcie 0 VDC … 999 VDC
0 VAC … 999 VAC
I-V m.: 0 VDC … 999 VDC		 ±(1.5 % wartości wskazanej + 5 cyfr)
±(1.5 % w.w. + 3 cyfry)
±(2 % w.w. + 2 cyfry)
Prąd Panel m.: 0.0 mA … 300 ADC
Inwert. m.: 0.0 mA … 300 AAC
I-V m.: 0.00 A … 15 ADC		 ±(1.5 % w.w. + 5 cyfr)
±(1.5 % w.w. + 3 cyfry)
±(2 % w.w. + 3 cyfry)
Moc Panel m.: 0 … 200 kW
I-V m.: 0 … 15 kW		 ±(2.5 % w.w. + 6 cyfr)
±(3 % w.w. + 5 cyfr)
Energia 0.000 Wh – 1999 kWh
Krzywa U/I 1000 V / 15 A / 15 kW
Harmoniczne do 11-tej
Irradiancja 0 … 2000 W/m2 ±(5 % w.w. + 5 cyfr)
Temperatura -10 °C … + 85 °C ±5 cyfr)

POMIARY INSTALACJI ELEKTRYCZNYCH

Funkcja Zakres pomiarowy Dokładność
Rezystancja izolacji
(PN-EN 61557-2) 		U = 50, 100, 250 VDC:
R: do 199.9 MΩ
U = 500 VDC, 1 kVDC:
R: do 999 MΩ		 ±(5% w.w. + 3 cyfry)
±(5% w.w. + 3 cyfry)
Ciągłość, 200 mA
(PN-EN 61557-4)		 0.00 Ω … 1999 Ω ±(3% w.w. + 3 cyfry)
Ciągłość, 7mA 0.0 Ω … 1999 Ω ±(5% w.w. + 3 cyfry)
Impedancja pętli
(PN-EN 61557-3) 		0.00 Ω … 9.99 kΩ ±(5% w.w. + 5 cyfr)
Impedancja linii
(PN-EN 61557-3) 		0.00 Ω … 9.99 kΩ ±(5% w.w. + 5 cyfr)
Napięcie 0 VAC … 550 VAC ±(2% w.w. + 2 cyfry)
Częstotliwość 0.00 Hz … 499.9 Hz ±(0.2% w.w. + 1 cyfra)
Następstwa faz
(PN-EN 61557-7)		 1.2.3 lub 3.2.1
Testowanie RCD
(PN-EN 61557-6) 		 I∆N: 10 mA, 30 mA, 100 mA, 300 mA, 500 mA, 1 A
Napięcie dotykowe 0.0 V … 99.9 V ±(0% / +15 %) w.w.
Czas zadziałania 0 ms … maks. czas 1 ms
Prąd wyzwalania 0.2 x IΔN … 2.2 x IΔN ±0.1 x IΔN
Rezystancja uziemienia
(PN-EN 61557-5) 		0.00 Ω … 9999 Ω ±(5% w.w. + 5 cyfr)
Główne Przyrząd MI 3108 Rejestrator pomiarów środowiskowych
Wyświetlacz 128 x 64 pkt. z podświetleniem 128 x 64 pkt. z podświetleniem
Zasilanie 6 akumulatorków x 1.2 V NiMH, typ AA 6 akumulatorków x 1.2 V NiMH, typ AA
Kategoria przepięciowa CAT II / 1000 VDC; CAT III / 600 V; CAT IV / 300 V
Stopień ochrony Podwójna izolacja
Porty komunikacyjne RS232 i USB RS232
Wymiary 230 x 103 x 115 mm 140 x 230 x 80 mm
Masa 1.3 kg 1.0 kg

NORMY

Funkcjonalność

  • PN- EN 61557
  • PN-EN 62446 (fotowoltaika)
  • PN-EN 61829

Inne normy

  • BS 7671
  • PN-EN 61008
  • PN-EN 61009
  • PN-EN 60364-4-41
  • AS/NZ 3760

Kompatybilność elektromagnetyczna

  •   PN-EN 61326

Bezpieczeństwo

  • PN-EN 61010-1
  • PN-EN 61010-2-030
  • PN-EN 61010-031
  • PN-EN 61010-2-032

Dodatkowe, opcjonalne wyposażenie do miernika Metrel MI 3108 ST EurotestPV

A 1384
PV Safety
Probe		 Bezpieczna sonda FW służąca do bezpiecznego odłączania miernika od
instalacji w przypadku permanentnego zwarcia
A 1378
EurotestPV
Remote		 Rejestrator zdalny FW EurotestPV Remote służy do pomiaru i rejestracji
irradiancji i temperatury
A 1160
Ładowarka		 Szybka ładowarka na 8 szt. akumulatorków AA
z zestawem 6 szt. akumulatorków
A 1169
Ładowarka		 Szybka ładowarka na 12 szt. akumulatorków AA, 6 szt. akumulatorków C
lub 4 szt. akumulatorków 9V
A 1083
Zasilacz		 Zasilacz z zestawem 6 szt. akumulatorków, typu AA
A 1427
Pyranometr		 Sonda irradiancji do pomiarów fotowoltaicznych
A 1400
Sonda
temperatury FW		 Sonda fotowoltaiczna do pomiaru temperatury paneli
A 1314
Wtyczka
commander		 Jednofazowa, 3-przewodowa wtyczka Schuko
z przyciskami TEST i MEM (zapis) oraz oświetleniem LED
do szybkich i łatwych pomiarów
A 1401
Końcówka
commander		 Jednofazowa, 3-przewodowa końcówka ostrzowa
z przyciskami TEST i MEM (zapis) oraz oświetleniem LED
do szybkich i łatwych pomiarów
A 1018
Cęgi prądowe
(niskozakresowe,
upływ)		 Cęgi o dużej dokładności 1000A/1A o średnicy otworu 52 mm,
z przewodem 1,5m, zarówno do pomiarów dużych obciążeń
jak i niskich wartości prądów upływowych oraz do pomiaru uziemień
A 1391
Cęgi prądowe
AC/DC		 Cęgi prądowe AC/DC z zakresem 40 i 300A
A 1011
Przewód
pomiarowy,
3 x 1.5 m		 Uniwersalny 3-żyłowy przewód pomiarowy do pomiarów
w 1 lub 3-fazowych instalacjach
A 1385
Zabezpieczony
przewód FW		 Przewód pomiarowy z bezpiecznikiem do jednoczesnego pomiaru mocy
AC/DC i wydajności inwertera/falownika
S 2026
Zestaw
do uziemienia,
3-żyłowy, 20 m		 Zestaw 20 m do pomiaru uziemienia.
Zawiera: przewód pomiarowy 20 m 2 szt., przewód pomiarowy 4.5 m,
sondy uziemiające 2 szt., futerał
S 2027
Zestaw
do uziemienia,
3-żyłowy, 50 m		 Zestaw 50 m do pomiaru uziemienia.
Zawiera: przewód pomiarowy 50 m 2 szt., przewód pomiarowy 4.5 m,
przewód pomiarowy 1 m 2 szt., sondy uziemiające 2 szt., futerał
A 1012
zielony, 4 m		 Przewód przedłużeniowy do pomiaru ciągłości
A 1064
Krokodylek,
czerwony		 Krokodylki pozwalają na bezpieczne i stałe podłączenie
podczas pomiaru różnych elementów
A 1016
Sonda
pomiarowa,
czerwona		 Sonda ostrzowa z 4 mm końcówką, przydatna przy pomiarze
w gniazdach Schuko i przewodów bez gniazd
A 1198
Sonda
magnetyczna		 Sonda ze stykiem magnetycznym, pozwalająca
na łatwy pomiar powierzchni metalowych
A 1201
Izolowane pręty
do pomiaru
ciągłości		 Izolowane pręty/sondy pozwalają na pomiar rezystancji izolacji
w trudno dostępnych lokalizacjach
A 1202
Przedłużka do
A 1201		 Dodatkowa przedłużka do A 1201
A 1110
Adapter
3-fazowy		 3-fazowy adapter do pomiarów bezpieczeństwa
gniazd 3-fazowych typu 16A 3CEE
A 1111
Adapter
3-fazowy
z przełącznikiem		 3-fazowy adapter z przełącznikiem obrotowym do pomiarów bezpieczeństwa
gniazd 3-fazowych typu 16A 3CEE. Ułatwia przełączanie pomiędzy fazami
A 1436
Adapter
Bluetooth		 Zewnętrzny adapter Bluetooth pozwalający na komunikację przyrządów
Metrel ze smartfonami, tabletami i PC za pomocą Bluetooth
A 1105
Czytnik kodów		 Czytnik kodów do identyfikacji struktur i elementów instalacji
oznaczonych naklejkami jak gniazda, bezpieczniki, tablice itd.
A 1337
Czytnik RFID		 Czytnik RFID
  • Przyrząd pomiarowy Metrel MI 3108 EurotestPV
  • Torba transportowa
  • Wtyczka Schuko
  • Przewody pomiarowe, 3 x 1.5 m
  • Sondy pomiarowe, 4 szt. (czerwona, zielona, niebieska, czarna)
  • Krokodylki, 4 szt. (czerwony, zielony, niebieski, czarny)
  • Fotowoltaiczna sonda bezpieczeństwa
  • Zasilacz i 6 akumulatorków NiMH, typ AA
  • USB i RS232 – kabel PS/2
  • Program PC EuroLink PRO
  • Zestaw pasków do noszenia
  • Skrócona instrukcja
  • Instrukcja na CD
  • Świadectwo wzorcowania
  • Miernik irradiancji (pyranometr)
  • Sonda temperatury panelu
  • Cęgi prądowe AC/DC
  • Adaptery FW MC3/4 męski/damski
