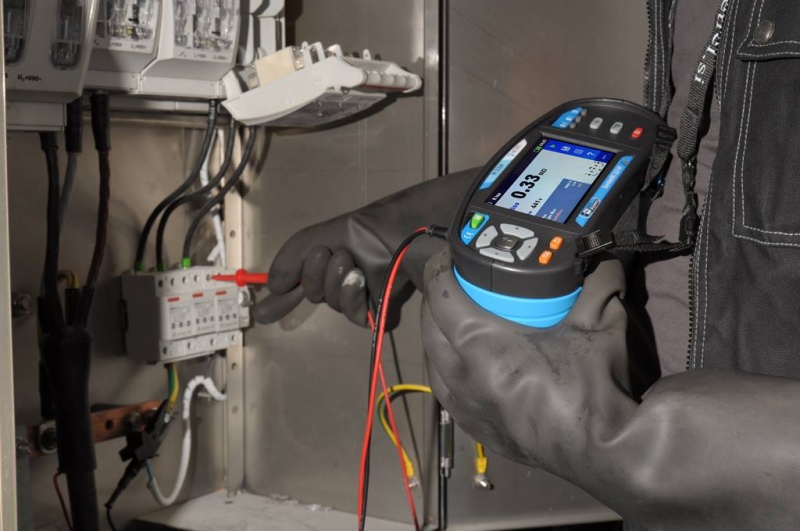

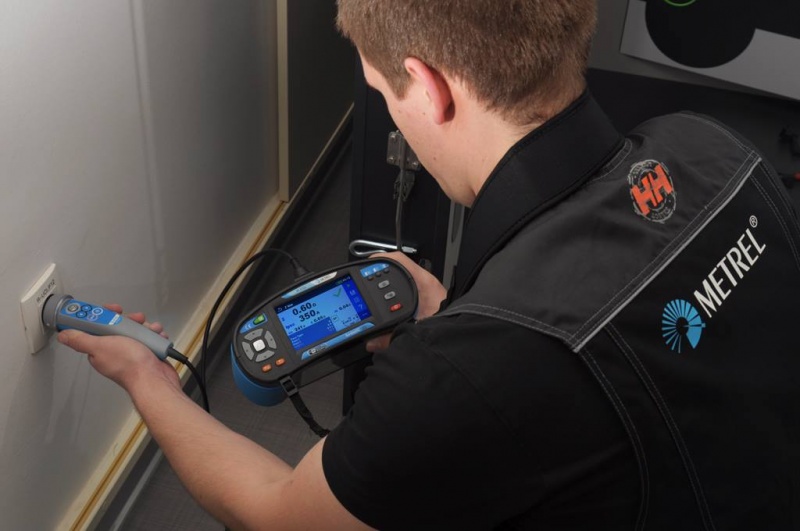

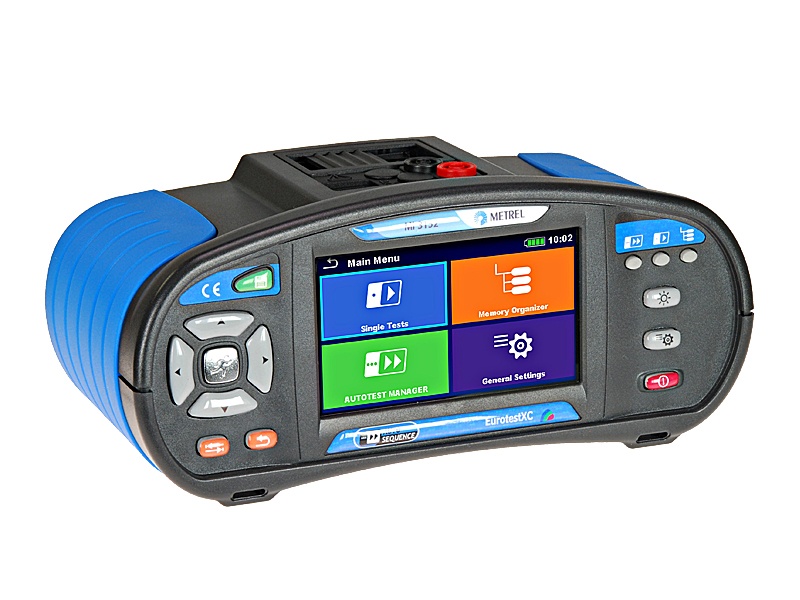

Miernik instalacji elektrycznych Metrel MI 3152 EurotestXC
Miernik instalacji elektrycznych Metrel MI 3152 EurotestXC - obrazek 2
Miernik instalacji elektrycznych Metrel MI 3152 EurotestXC - obrazek 3
Miernik instalacji elektrycznych Metrel MI 3152 EurotestXC - obrazek 4
Miernik instalacji elektrycznych Metrel MI 3152 EurotestXC - obrazek 5
Miernik instalacji elektrycznych Metrel MI 3152 EurotestXC - obrazek 6
Miernik instalacji elektrycznych Metrel MI 3152 EurotestXC - obrazek 7

Miernik instalacji elektrycznych Metrel MI 3152 EurotestXC

Metrel
Kategorie:
9 961,77 zł – 15 988,77 zł

Opis

Metrel MI 3152 ST EurotestXC jest nowej generacji przyrządem pomiarowym z bogatej oferty firmy Metrel. Znane z wcześniejszych modeli funkcje takie jak wykonywanie kompletnych pomiarów bezpieczeństwa instalacji elektrycznych zgodnie z normą IEC/EN 61557 oraz funkcja automatycznych testów dla sieci w układach TN, TT i IT są teraz zarządzane z poziomu zupełnie nowego interfejsu bazującego na kolorowym, dotykowym wyświetlaczu. Szeroki zakres funkcji obejmuje m.in.: monitorowanie napięcia online, testowanie kolejności faz, testowanie warystorów, pomiary rezystancji uziemienia, pomiar natężenia oświetlenia, pomiar prądów upływu za pomocą cęgów (wartości TRMS), pomiar wyłączników RCD, pomiary impedancji linii oraz pętli zwarcia, a także pomiary prądu upływu pierwszego uszkodzenia (ISFL) oraz monitora stanu izolacji (IMD) w układach sieci IT.

  • Funkcje pomiarowe
    Rezystancja izolacji napięciem DC od 50V do 1000V
    Test warystora
    Ciągłość połączeń ochronnych i wyrównawczych prądem 200mA DC
    Ciągłość połączeń ochronnych i wyrównawczych prądem 7mA
    Impedancja linii oraz pętli zwarcia – także połączone w jednej funkcji Z AUTO
    Impedancja pętli zwarcia bez wyzwolenia wyłącznika RCD

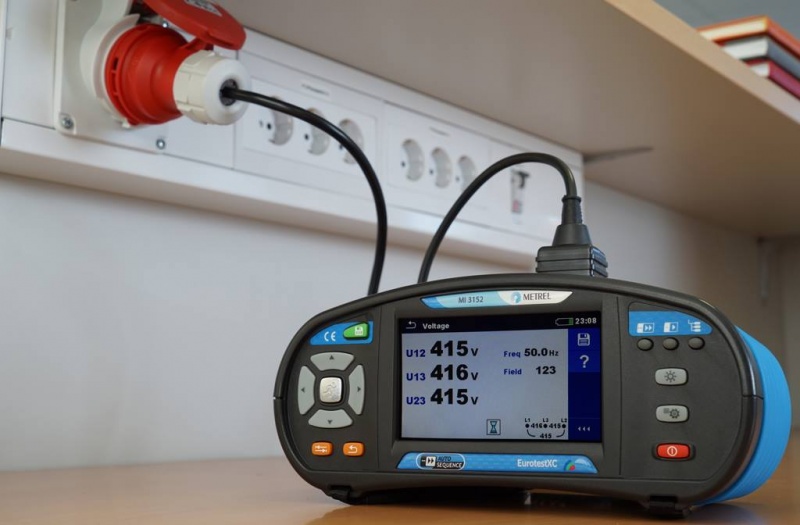

    Wartość TRMS napięcia oraz częstotliwości
    Kolejność następstwa faz
    Moc i harmoniczne
    Testowanie wyłączników RCD (ogólnego stosowania oraz selektywne, typ AC, A, F, MI RCD, EV RCD, B, B+)
    Rezystancja uziemienia (metoda 3-przewodowa oraz 2-cęgowa)
    Rezystywność gruntu za pomocą adaptera Ro (opcja)
    Wartość TRMS prądów upływu oraz obciążenia (opcja)
    Prąd upływu pierwszego uszkodzenia (ISFL)
    Testowanie monitora stanu izolacji (IMD)
    Natężenie oświetlenia (opcja)
    Impedancja pętli w wysokiej rozdzielczości (mΩ) (opcja)
    Obsługa skanerów kodów kreskowych/ kodów QR
    Autosekwencje oraz sprawdzanie funkcjonalne urządzeń zasilających pojazdy elektryczne (EVSE)
    Określanie lokalizacji przewodów (opcja)
  • Główne zalety
    Zdefiniowane automatyczne sekwencje testowe AutoSequences®
    Zdefiniowane testy automatyczne:
    Auto TT (U, Zln, Zs, Uc)
    Auto TN/RCD (U, Zln, Zs, Rpe)
    Auto TN (U, Zln, Zs, Rpe)
    Auto IT (U, Zln, Isc, Isfl, IMD)
    Wbudowane ekrany pomocy ze schematami połączeń
    Wbudowane charakterystyki zabezpieczeń do automatycznej oceny wyniku pomiaru impedancji linii/pętli zwarcia
    Monitorowanie napięcia na trzech złączach w czasie rzeczywistym
    Automatyczna zmiana polaryzacji przy pomiarze ciągłości
    Zautomatyzowana procedura testowania wyłączników RCD

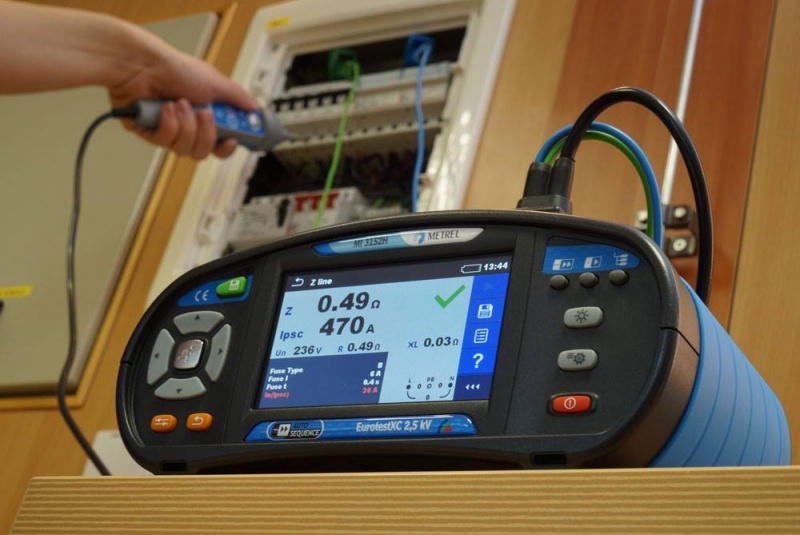

    Automatyczna procedura pomiaru impedancji (Z AUTO)
    Przewodnik po oględzinach
    Możliwość filtrowania funkcji pomiarowych pod kątem zastosowania
    Akumulatory oraz ładowarka znajdują się w wyposażeniu standardowym
    Wbudowany moduł Bluetooth do komunikacji z komputerem PC lub urządzeniami mobilnymi

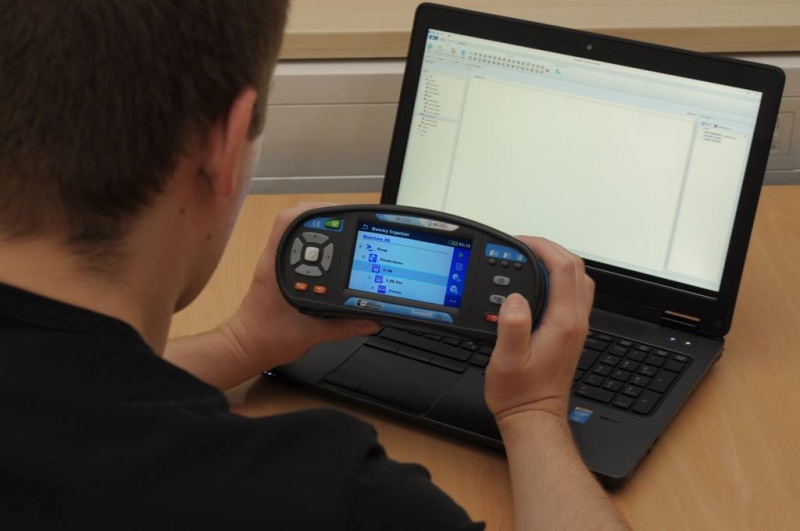

    Oprogramowanie Metrel ES Manager pozwala tworzyć struktury pomiarowe, przesyłać je do przyrządu, a także pobierać z przyrządu wyniki i tworzyć z nich raporty pomiarowe.
    Wsparcie dla oprogramowania aMESM pozwalającego zarządzać pomiarami z poziomu urządzenia mobilnego (opcja)
  • Zastosowanie
    Odbiorcze lub okresowe badania instalacji domowych i przemysłowych
    Badania instalacji jednofazowych oraz trójfazowych
    Badania instalacji w układach sieci TT, TN oraz IT
    Badania instalacji odgromowych
    Badania instalacji medycznych
    Badania urządzeń zasilających pojazdy elektryczne (EVSE)

Informacje dodatkowe

Wersje wyposażenia

MI 3152 ST, MI 3152 EU, MI 3152 EU3

DANE TECHNICZNE

Funkcja Zakres pomiarowy Rozdzielczość Dokładność
CIĄGŁOŚĆ
Prąd testowy 7 mA
2-przewody		 0.00 Ω … 19.99 Ω
20.0 Ω … 1999 Ω		 0.1 Ω
1 Ω		 ±(5 % w.w. + 3 cyfry)
Prąd testowy 200 mA
2-przewody		 0.00 Ω … 19.99 Ω
20.0 Ω … 199.9 Ω
200.0 Ω … 1999 Ω		 0.01 Ω
0.1 Ω
1 Ω		 ±(3 % w.w. + 3 cyfry)
±(5 % w.w.)
±(5 % w.w.)
REZYSTANCJA IZOLACJI
Napięcie testowe
50/100/250 V		 0.00 MΩ … 19.99 MΩ
20.0 MΩ … 99.9 MΩ
100.0 MΩ … 199.9 MΩ		 0.01 MΩ0.1 MΩ ±(5 % w.w. + 3 cyfry)
±(10 % w.w.)
±(20 % w.w.)
Napięcie testowe
500/1000 V		 0.00 MΩ … 19.99 MΩ
20.0 MΩ … 199.9 MΩ
200 MΩ … 999 MΩ		 0.01 MΩ
0.1 MΩ
1 MΩ		 ±(5 % w.w. + 3 cyfry)
±(5 % w.w.)
±(10 % w.w.)
RCD
Napięcie dotykowe 0.00 V … 19.99 V
20.0 V … 99.9 V		 0.1 V (-0%/±15 %) w.w. ± 10 cyfr
(-0%/±15 %) w.w.
Czas zadziałania 0.00 ms … 40.0 ms
0.0 V … maks. Czas		 0.1 ms ±1 ms
±3 ms
Prąd wyzwolenia 0.2xIΔN … 1.1xIΔN (AC)
0.2xIΔN … 1.5xIΔN (A),
IΔN ≥30 mA)
0.2xIΔN … 2.2xIΔN (A),
IΔN 0.2xIΔN … 2.2xIΔN (B)		 0.05xIΔN ±0.1xIΔN
IMPEDANCJA
Zlinii L-L, L-N Ipsc 0.00 Ω … 9.99 Ω
10.0 Ω … 99.9 Ω
100 Ω … 999 Ω
1.00 kΩ … 9.99 kΩ		 0.01 Ω
0.1 Ω
1 Ω
10 Ω		 ±(5 % w.w. + 5 cyfr)±(10 % w.w.)
Zpętli L-PE, Ipfc 0.00 Ω … 9.99 Ω
10.0 Ω … 99.9 Ω
100 Ω … 999 Ω
1.00 kΩ … 9.99 kΩ		 0.01 Ω
0.1 Ω
1 Ω
10 Ω		 ±(5 % w.w. + 5 cyfr)±(10 % w.w.)
NAPIĘCIA
TRMS 0 … 550 V 1 V ±(2 % w.w. + 2 cyfry)
Częstotliwość 0.00 Hz .. 9.99 Hz
10.0 Hz … 499.9 Hz		 0.01 Hz
0.1 Hz		 ±(0.2 % w.w. + 1 cyfra)
PRĄD
TRMS, AC z A 1018 0.0 mA … 99.9 mA
100 mA … 999 mA
1.00 A … 19.99 A		 0.1 mA
1 mA
0.01 A		 ±(5 % w.w. + 5 cyfr)
±(3 % w.w. + 3 cyfry)
±(3 % w.w.)
TRMS, AC z A 1019 0.0 mA … 99.9 mA
100 mA … 999 mA
1.00 A … 19.99 A		 0.1 mA
1 mA
0.01 A		 wskazanie poglądowe
±(5 % w.w.)
±(3 % w.w.)
TRMS, AC/DC z A 1391,
zakres = 40 A		 0.00 A … 1.99 A
2.00 A … 19.99 A
20.0 A … 39.9 A		 0.01 A
0.01 A
0.1 A		 ±(3 % w.w. + 3 cyfry)
±(3 % w.w.)
±(3 % w.w.)
TRMS, AC/DC z A 1391,
zakres = 300 A		 0.00 A … 19.99 A
20.0 A … 39.9 A
40.0 A … 299.9 A		 0.01 A
0.1 A
0.1 A		 wskazanie poglądowe
±(3 % w.w. + 5 cyfr)
REZYSTANCJA
UZIEMIENIA
3-przewodowo 0.00 Ω … 19.99 Ω
20.0 Ω … 199.9 Ω
200.0 Ω … 9999 Ω		 0.01 Ω
0.1 Ω
1 Ω		 ±(5 % w.w. + 5 cyfr)
2-cęgowo 0.00 Ω … 19.99 Ω
20.0 Ω … 30.0 Ω
30.1 Ω … 39.9 Ω		 0.01 Ω
0.1 Ω
0.1 Ω		 ±(10 % w.w. + 10 cyfr)
±(20 % w.w.)
±(30 % w.w.)
Rezystywność gruntu 0.0 Ωm … 99.9 Ωm
100 Ωm … 999 Ωm
1.00 kΩm … 9.99 kΩm
10.0 kΩm … 99.9 kΩm
100 kΩm … 9999 kΩm		 0.1 Ωm
1 Ωm
0.01 kΩm
0.1 kΩm		 ±(5 % w.w.) dla Re 1 Ω … 1999kΩ
±(10 % w.w.) dla Re 2 kΩ … 19.99kΩ
±(20 % w.w.) dla Re > 20 kΩ
ISFL 0.0 mA … 19.9 mA 0.1 mA ±(5 % w.w. + 3 cyfry)
IMD
Próg rezystancji
izolacji – poglądowo		 5 … 640 kΩ 5 kΩ Wskaz. poglądowe, do 128 kroków
NATĘŻENIE
OŚWIETLENIA
Typ B 0.01 lux … 19.99 lux
20.0 lux … 199.9 lux
200 lux … 1999 lux
2.00 klux … 19.99 klux		 0.01 lux
0.1 lux
1 lux
10 lux		 ±(5 % w.w. + 2 cyfr)±(5 % w.w.)
Typ C 0.01 lux … 19.99 lux
20.0 lux … 199.9 lux
200 lux … 1999 lux
2.00 klux … 19.99 klux		 0.01 lux
0.1 lux
1 lux
10 lux		 ±(10 % w.w. + 3 cyfr)±(10 % w.w.)

DANE OGÓLNE

Zasilanie 9 VDC (6 akumulatorków x1.5 V, typ AA)
Kategoria przepięciowa 600 V CAT III; 300 V CAT IV
Stopień ochrony podwójna izolacja
Komunikacja BT, USB, RS232
Masa 1.3 kg
Wymiary 230 x 103 x 115 mm

Dodatkowe, opcjonalne wyposażenie do miernika Metrel MI 3152 EurotestXC



A 1143
Euro Z 290A		 Wysokoprądowy tester impedancji pętli / linii z dokładnością do 0,1 mOhm
A 1199
Ro-adapter		 Do pomiaru rezystywności gruntu z wykorzystaniem
mierników instalacji elektrycznych
A 1160
Ładowarka		 Szybka ładowarka na 8 szt. akumulatorków AA
z zestawem 6 szt. akumulatorków
A 1169
Ładowarka		 Szybka ładowarka na 12 szt. akumulatorków AA, 6 szt. akumulatorków C
lub 4 szt. akumulatorków 9V
A 1083
Zasilacz		 Zasilacz z zestawem 6 szt. akumulatorków, typu AA
A 1172
Sonda
luksometryczna
typu B (PS/2)		 Sonda luksometryczna, typu B
do dokładnego pomiaru natężenia oświetlenia
A 1173
Sonda
luksometryczna
typu C (PS/2)		 Sonda luksometryczna, typu C
do ogólnego pomiaru natężenia oświetlenia o rozdzielczości 0,1 Lux
A 1314
Wtyczka
commander		 Jednofazowa, 3-przewodowa wtyczka Schuko
z przyciskami TEST i MEM (zapis) oraz oświetleniem LED
do szybkich i łatwych pomiarów
A 1401
Końcówka
commander		 Jednofazowa, 3-przewodowa końcówka ostrzowa
z przyciskami TEST i MEM (zapis) oraz oświetleniem LED
do szybkich i łatwych pomiarów
A 1018
Cęgi prądowe
(niskozakresowe,
upływ)		 Cęgi o dużej dokładności 1000A/1A o średnicy otworu 52 mm,
z przewodem 1,5m, zarówno do pomiarów dużych obciążeń
jak i niskich wartości prądów upływowych oraz do pomiaru uziemień
A 1019
Cęgi prądowe		 Cęgi prądowe 1000A / 1A o średnicy otworu 52 mm, do
ogólnych pomiarów prądu, a wraz z A1018 do pomiaru
uziemienia bez odłączania uziomu
A 1391
Cęgi prądowe
AC/DC		 Cęgi prądowe AC/DC z zakresem 40 i 300A
A 1011
Przewód
pomiarowy,
3 x 1.5 m		 Uniwersalny 3 żyłowy przewód pomiarowy do pomiarów
w 1 lub 3-fazowych instalacjach
S 2027
Zestaw
do uziemienia,
3-żyłowy, 50 m		 Zestaw 50 m do pomiaru uziemienia.
Zawiera: przewód pomiarowy 50 m 2 szt., przewód pomiarowy 4.5 m,
przewód pomiarowy 1 m 2 szt., sondy uziemiające 2 szt., futerał
S 2058
Płyty pomiarowe
izolacji		 Płyty do pomiaru izolacji ścian i podłóg, Δ625 cm2 (PN-EN 60364-6)
i pomiaru półprzewodności, 2,5 kg, Ø65 mm (PN-EN 61340-5-1)
A 1012
zielony, 4 m		 Przewód przedłużeniowy do pomiaru ciągłości
A 1154
Przewód
pomiarowy,
czarny, 4 m		 Przewód przedłużeniowy do pomiaru uziemienia i ciągłości
A 1026
Przewód
pomiarowy,
czerwony, 20 m		 Przewód przedłużeniowy do pomiaru uziemienia i ciągłości
A 1153
Przewód
pomiarowy,
czarny, 20 m		 Przewód przedłużeniowy do pomiaru uziemienia i ciągłości
A 1164
Przewód
pomiarowy,
czarny, 50 m		 Przewód przedłużeniowy do pomiaru uziemienia i ciągłości
S 2025
Przewody
pomiarowe
ciągłości, 10 m		 2 szt. przewodów przedłużeniowych do pomiaru ciągłości
(czarny, czerwony)
S 2025
Przewody
pomiarowe
ciągłości, 1,5 m		 2 szt. przewodów przedłużeniowych do różnych pomiarów
(czarny, czerwony)
A 1013
Krokodylek,
czarny		 Krokodylki pozwalają na bezpieczne i stałe podłączenie
podczas pomiaru różnych elementów
A 1309
Krokodylek,
zielony		 Krokodylki pozwalają na bezpieczne i stałe podłączenie
podczas pomiaru różnych elementów
A 1310
Krokodylek,
niebieski		 Krokodylki pozwalają na bezpieczne i stałe podłączenie
podczas pomiaru różnych elementów
A 1014
Sonda
pomiarowa,
czarna		 Sonda ostrzowa z 4 mm końcówką, przydatna przy pomiarze
w gniazdach Schuko i przewodów bez gniazd
A 1015
Sonda
pomiarowa,
niebieska		 Sonda ostrzowa z 4 mm końcówką, przydatna przy pomiarze
w gniazdach Schuko i przewodów bez gniazd
A 1062
Sonda
pomiarowa,
zielona		 Sonda ostrzowa z 4 mm końcówką, przydatna przy pomiarze
w gniazdach Schuko i przewodów bez gniazd
A 1198
Sonda
magnetyczna		 Sonda ze stykiem magnetycznym, pozwalająca
na łatwy pomiar powierzchni metalowych
A 1201
Izolowane pręty
do pomiaru
ciągłości		 Izolowane pręty/sondy pozwalają na pomiar rezystancji izolacji
w trudno dostępnych lokalizacjach
A 1202
Przedłużka do
A 1201		 Dodatkowa przedłużka do A 1201
A 1289
Futerał		 Duży futerał do transportu i przechowywania
przyrządów i akcesoriów
A 1110
Adapter
3-fazowy		 3-fazowy adapter do pomiarów bezpieczeństwa
gniazd 3-fazowych typu 16A 3CEE
A 1105
Czytnik kodów		 Czytnik kodów do identyfikacji struktur i elementów instalacji
oznaczonych naklejkami jak gniazda, bezpieczniki, tablice itd.
A 1191
Odbiornik R10K		 Sonda w połączeniu z miernikiem Eurotest
umożliwia wyszukiwanie przewodów/bezpieczników.
MI 3144
Adapter Euro Z 800V
 Adapter Euro Z 800V do silnoprądowych pomiarów impedancji obwodów
AC oraz DC o napięciu do 800 V oraz zakresie częstotliwości 16 – 420 Hz
MI 3143
Adapter Euro Z 440V
 Adapter Euro Z 440V do silnoprądowych pomiarów impedancji obwodów
AC o napięciu do 440 V oraz zakresie częstotliwości 16 – 420 Hz
A 1632
e-Mobility Analyser		 Analizator A 1632 e-Mobility Analyser do diagnostyki oraz badań bezpieczeństwa
punktów ładowania pojazdów elektrycznych EVSE ze złączami typu 2 oraz przewodów
ładujących w trybie 2 oraz 3.
A 1507
Adapter 3-fazowy
 Adapter A 1507 do automatyzacji pomiarów instalacji trójfazowych.
A 1652
Skaner kodów
 Skaner kodów kreskowych do wprowadzania do pamięci elementów
oznaczonych takimi kodami
A 1653
Skaner kodów QR
 Skaner kodów kreskowych i QR do wprowadzania do pamięci elementów
oznaczonych takimi kodami

Zestaw promocyjny MI 3152 ST:

  • Przyrząd MI 3152 EurotestXC
  • Sonda commander, 1,5 m
  • Przewód pomiarowy 3×1,5 m
  • Ładowarka + 6 akumulatorów NiMH,typu AA
  • Sonda ostrzowa 3 szt. (czarna, zielona, niebieska)
  • Zacisk krokodylkowy, 3 szt. (czarny, zielony, niebieski)
  • Zestaw do pomiaru uziemień 20 m
  • Przewód RS232 – PS/2
  • Przewód USB
  • Futerał
  • Pasek do powieszenia miernika na szyi
  • Oprogramowanie PC Metrel Electrical Safety Manager ADVANCED PL
  • Skrócona instrukcja obsługi

Zestaw standardowy MI 3152 EU:

  • Miernik EurotestXC
  • Wtyczka commander, 1.5 m
  • Przewody pomiarowe, 3 x 1.5 m
  • Zasilacz + 6 akumulatorków NiMH, typ AA
  • Sondy pomiarowe, 3 szt. (niebieska, czarna, zielona)
  • Zestaw do rezystancji uziemień
  • Krokodylki, 3 szt. (niebieski, czarny, zielony)
  • Przewód RS232 – PS/2
  • Przewód USB
  • Futerał
  • Pasek na szyję
  • Oprogramowanie PC MES Manager
  • Skrócona instrukcja obsługi
  • Instrukcja obsługi na płycie
  • Świadectwo wzorcowania
  • Cęgi prądowe A 1018 (mały zakres, upływ)
  • Cęgi prądowe A 1019
  • Licencja na zaawansowane oprogramowanie PC Metrel Electrical Safety Manager PL

Zestaw standardowy MI 3152 EU3:

  • Miernik EurotestXC
  • Wtyczka commander, 1.5 m
  • Przewody pomiarowe, 3 x 1.5 m
  • Zasilacz + 6 akumulatorków NiMH, typ AA
  • Sondy pomiarowe, 3 szt. (niebieska, czarna, zielona)
  • Zestaw do rezystancji uziemień
  • Krokodylki, 3 szt. (niebieski, czarny, zielony)
  • Przewód RS232 – PS/2
  • Przewód USB
  • Futerał
  • Pasek na szyję
  • Oprogramowanie PC MES Manager
  • Skrócona instrukcja obsługi
  • Instrukcja obsługi na płycie
  • Świadectwo wzorcowania
  • Cęgi prądowe A 1018 (mały zakres, upływ)
  • Cęgi prądowe A 1019
  • A 1507 Automatyczny adapter trójfazowy
  • Licencja na zaawansowane oprogramowanie PC Metrel Electrical Safety Manager PL





Zapytaj o produkt
Nasi sprzedawcy pomogą Państwu dobrać odpowiednią aparaturę.
Jędrzej Wochna
jedrzej.wochna@merazet.pl
+48 61 8644 619
+48 660 533 392

    Formularz kontaktowy

    Produkty powiązane

    Profesjonalna aparatura

    Serwis i kalibracja

    Prezentacje

    Leasing i raty

    Solidny partner

    Ostatnio oglądałeś

    Zarejestruj miernik kupiony w Merazet i odbierz 10% zniżki na wzorcowanie!

    Rejestruje miernik

    Zaufali nam

    Zaufali nam klienci instytucjonalni, firmy przemysłowe, laboratoria, oraz klienci indywidualni. Między innymi firmy

    Masz pytania?

    48 61 8644 600
    poczta@merazet.pl

    Każdy produkt w ofercie posiada dedykowanego opiekuna handlowego.
    Wybierz producenta albo model produktu i znajdź sprzedawcę:
