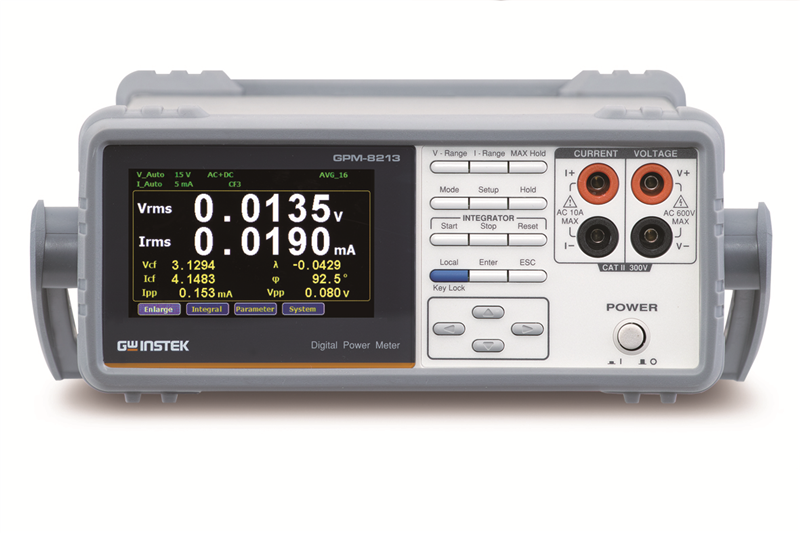

Miernik mocy GPM 8213 GW INSTEK

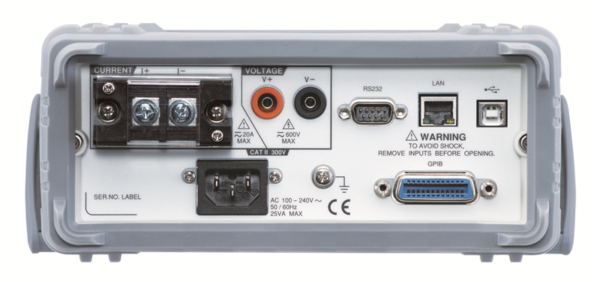

Miernik mocy GPM-8213 RS-232C/USB/LAN - obrazek 2

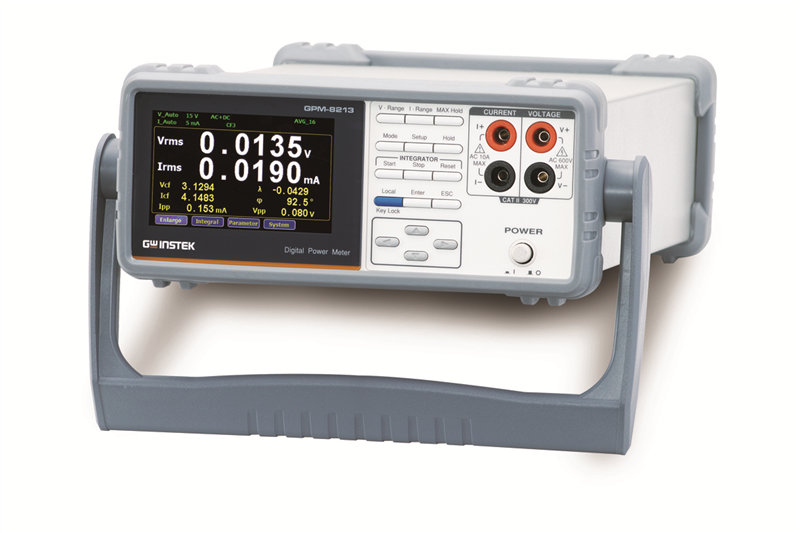

Miernik mocy GPM-8213 RS-232C/USB/LAN - obrazek 3
Miernik mocy GPM-8213 RS-232C/USB/LAN - obrazek 4

Miernik mocy GPM-8213 RS-232C/USB/LAN

GW Instek
Kategorie:
DS_GPM-8213_E_202103
Pierwotna cena wynosiła: 4 612,50 zł.Aktualna cena wynosi: 4 182,00 zł. (3 400,00 zł netto)

Najniższa cena w ciągu 30 dni: 4 182,00 zł.

Magazyn:

Produkt dostępny na zamówienie

Dodaj do zapytania

Opis

  • 4” TFT LCD
  • Dwa tryby wyświetlania danych
  • Podstawowy: dwie pozycje pomiarów głównych+ sześć pozycji pomiarów uzupełniających
  • Prosty: wyświetlanie 4 pozycji różnych pomiarów
  • Zgodność z normą pomiar poboru mocy sprzętu w stanie gotowości do pracy PN-EN 62301
  • Pasmo częstotliwościowe dla napięcia/prądu: DC~6kHz
  • Rozdzielczość mocy: 1mW
  • Najniższy zakres prądowy: 5mA, rozdzielczość: 0,1µA
  • Pomiar prądów i napięć odkształconych dla współczynnika odkształcenia CF=3  oraz CF=6 dla połowy zakresu
  • Funkcje W-h (moc w funkcji czasu )/A-h (prąd w funkcji czasu)
  • Pomiar współczynnika zawartości harmonicznych
  • Gniazda pomiarowe na przednim panelu
  • Standardowe interfejsy : RS-232C, USB device, LAN
  • Opcjonalny interfejs : GPIB
  • Opcjonalny osprzęt : GPM-001

Wejścia

Pozycja Specyfikacja
Napięcie wejściowe 600 Vrms
Prąd wejściowy 20 Arms
Impedancja wejściowa(50/60 Hz) Napięcie 2.4MΩ
Prąd 5mA – 200mA 500mΩ
0.5A – 20A 5mΩ
Maksymalane wyświetlane napięcie 700 Vrms
Maksymanly wyświetlany prąd 25 Arms
Maksymalne dopuszczalne napięcie izolacji 300 V
Filtr niskiej częstotliwości Częstotliwość odcięcia 500 Hz

Wyświetlanie

Synchronizacja f 45Hz~ 6kHz
Uśrednianie 1, 2, 4, 8, 16, 32, 64
Wyświetlane pozycje (tryb podstawowy ) Jednocześnie 8 pozycji
Wyświetlane pozycji (tryb uproszczony) Jednocześnie 4 pozycji
Liczba cyfr 5
Przekładnia napięciowa  (PT ratio)  Od 1 do 9999.999
Przekładnia prądowa (CT ratio)  Od 1 do 9999.999
Wyświetlane pozycje Napięcie, prąd, moc czynna, moc bierna , moc pozorna, współczynnik mocy, przesunięcie fazowe, częstotliwość, integrated current, integrated power, positive integrated power, negative integrated power, integration time, współczynnik szczytu napięcia, współczynnik szczytu pradu, amplitduda napięcia, amplituda prądu, Thd
Wyświetlane parametry pomiaru Vdc, Vrms, V+pk, V-pk, Idc, Irms, I+pk, I-pk, P, P+pk, P-pk, VA, VAR, PF, CFV, CFI, DEG, VHz, IHz, THDV, THDI

 Pomiar napięcia

Zakres pomiarowy CF=3 : 15V, 30V, 60V, 150V, 300V, 600V
CF=6 : 7.5V, 15V, 30V, 75V, 150V, 300V
Współczynnik szczytu 3, 6
Dokładność Effective range Od 1 % do 105 % zakres
DC ±(0.2 % odczytu  +  0.2 % zakresu)
45 Hz ≤ f ≤ 66 Hz ±(0.1 % odczytu +  0.1 % zakresu)
66 Hz < f ≤ 1kHz ±(0.1 % odczytu  +  0.2 % zakresu)
1 kHz < f ≤ 6kHz ± 3 % zakresu
Z włączonym filtrem Wzrost 0.3 % odczytu  od 45Hz od 66Hz
Efekt temperaturowy 5-18?C / 28-40?C Wzrost ±0.03% odczyt /?C
Szum resztkowy 0.5 % zakresu

Pomiar prądu

Zakres pomiarowy CF=3 : 5mA, 10mA, 20mA, 50mA, 100mA, 200mA, 500mA, 1A, 2A, 5A, 10A, 20A
CF=6 : 2.5mA, 5mA, 10mA, 25mA, 50mA, 100mA, 250mA, 0.5A, 1A, 2.5A, 5A, 10A
Współczynnik szczytu 3, 6
Dokładność Effective range Od 1 % do 105 % zakresu
DC ±(0.2 % odczytu  +  0.2 % zakresu)
45 Hz ≤ f ≤ 66 Hz ±(0.1 % odczytu  +  0.1 % zakresu)
66 Hz < f ≤ 1kHz ±(0.1 % odczytu  +  0.2 % zakresu)
1 kHz < f ≤ 6kHz ± 3 % of zakresu
Z włączonym filtrem Wzrost 0.3 % odczytu  od 45Hz od 66Hz
Efekt temperaturowy 5-18?C / 28-40?C Wzrost ±0.03% odczyt /?C
Szum resztkowy 0.5 % zakresu

Pomiar mocy

Dokładność Effective range Od 1 % do 110 % zakresu
DC ±(0.2 % odczytu  +  0.2 % zakresu)
45 Hz ≤ f ≤ 66 Hz ±(0.1 % odczyt +  0.1 % zakresu)
66 Hz < f ≤ 1kHz ±(0.1 % odczyt +  0.3 % zakresu)
1 kHz < f ≤ 6kHz ± 3 % zakresu
Z włączonym filtrem Wzrost 0.3 % odczyt 45Hz to 66Hz
Efekt temperaturowy 5-18?C / 28-40?C Wzrost ±0.03% odczyt /?C

 Pomiar częstotliwości

Zakres pomiarowy Z włączonym filtrem 30.000Hz to 499.99Hz
Z wyłączonym filtrem 30.000Hz to 9.9999kHz
Mierzone wielkośći Napięcie, prąd
Efektywny zakres wejścia Od 10% do 105% zakresu napięcia wejściowego
Dokładność ±(0.06 % odczytu)

Integrator

Integrator Dokładność ±(Dokładność napięcia lub prądu + 0.1 % odczytu)
Czas Zakres 0 hour 0 minute to 9999 hours 59 minutes
Dokładność ±0.01% ±1 sekunda



Wyposażenie:

  • Karta instrukcji bezpieczeństwa x 1
  • Przewód zasilający
  • Przewody pomiarowe GTL-209 x 1
  • CD x 1 ( instrukcja obsługi oraz sterownik USB)

Opcje

  • Opt.01 Interfejs GPIB ( interfejs montowany tylko w  fabryce)
  • Gniazdo pomiarowe( uniwersalne lub międzynarodowe)  GPM-001
