Opis

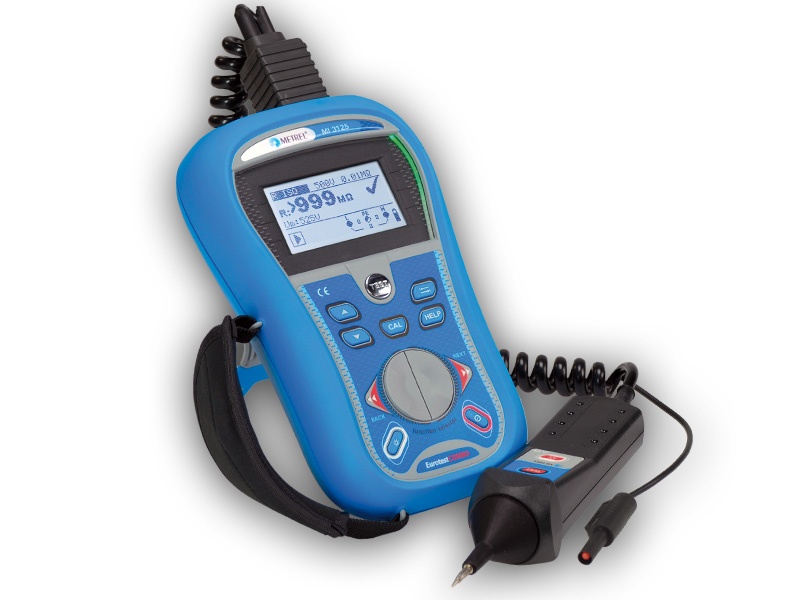

Miernik parametrów instalacji elektrycznych Metrel MI 3125 oraz MI 3125 BT EurotestCOMBO jest wielofunkcyjnym, profesjonalnym, przenośnym przyrządem przeznaczonym do wykonywania wszystkich pomiarów wymaganych przy kompleksowej ocenie instalacji elektrycznych w budynkach mieszkalnych. Metrel MI 3125 EurotestCOMBO to odpowiedni model do wykonywania pomiarów bezpieczeństwa w instalacjach elektrycznych w układzie TT oraz TN. Duży graficzny wyświetlacz z podświetleniem umożliwia łatwą nawigację, odczyt wyników i ostrzeżeń oraz pozwala na ocenę wyniku zaraz po pomiarze w postaci POZYTYWNY/NEGATYWNY z podświetleniem segmentu LED na ZIELONO/CZERWONO. Model ten posiada wbudowaną tabelę charakterystyk zabezpieczeń nadprądowych i wyłączników różnicowoprądowych RCD. Interfejs przyrządu został zaprojektowany tak, aby najbardziej jak to możliwe uprościć jego obsługę. Dla każdego typu pomiaru przyrząd posiada zaimplementowane schematy pokazujące prawidłowy sposób podłączenia go do badanej instalacji. MI 3125 Eurotest COMBO pozwala na pomiar ciągłości przewodów ochronnych, rezystancji izolacji, parametrów wyłączników RCD, impedancji linii/pętli zwarcia, napięcia, częstotliwości, rezystancji uziemienia oraz kolejności następstwa faz w sposób zgodny z normą PN-EN 61557.

Miernik występuje w następujących wersjach (patrz: tabela porównawcza powyżej):

Każda pozwala na pomiar: rezystancji izolacji, impedancji pętli zwarcia bez wyzwalania RCD, wyłączników RCD, ciągłości, kolejności następstwa faz, uziemienia

– MI 3125 BT: pomiar RCD: A, AC, B, komunikacja z PC i pamięć, wbudowany Bluetooth
– MI 3125: pomiar RCD: A, AC, brak komunikacji z PC i pamięci

Funkcje pomiarowe

• Rezystancja izolacji napięciem DC
• Ciągłość połączeń wyrównawczych oraz ochronnych PE prądem 200mA ze zmianą polaryzacji
• Impedancja linii
• Impedancja pętli zwarcia
• Impedancja pętli bez wyzwolenia wyłącznika RCD
• Napięcie TRMS i częstotliwość
• Kolejność następstwa faz
• Testowanie RCD (ogólne i selektywne typu AC, A)
• Testy wyłączników RCD typu B (tylko wersja MI 3125 B, MI 3125 BT)
• Rezystancja uziemienia (metoda 3-przewodowa)

Cechy użytkowe

• Wskaźniki Pozytywny/Negatywny: Po bokach wyświetlacza umieszczono segmenty zielonych i czerwonych LED, które sygnalizują ocenę wyniku pomiaru w oparciu o wprowadzone wartości graniczne.
• Ekrany pomocy: Miernik posiada zaimplementowane schematy pokazujące prawidłowy sposób podłączenia go do badanej instalacji.
• Wbudowane tabele bezpieczników: Ta unikalna funkcja pozwala na ocenę wyniku pomiaru impedancji pętli zwarcia pod kątem wymagań odpowiednich norm.
• Monitorowanie napięcia online: Pozwala na podgląd wartości napięcia instalacji w czasie rzeczywistym.
• Aktualizacja: Architektura pozwala na zmianę firmware (w serwisie) i dostosowanie miernika do ewentualnych zmian w normach dotyczących pomiarów.
• Zamiana polaryzacji: Automatyczna zamiana polaryzacji przy pomiarze ciągłości.
• Pomiar rezystancji izolacji: Szeroki zakres napięć pomiarowych od 100 V do 1000 V, z odczytem do 1000 MΩ.
• Brak wyzwolenia RCD: Funkcja Zs (RCD) pozwala na pomiar pętli zwarcia bez wyzwolenia RCD.
• Testowanie instalacji w różnych układach sieci: Pomiary w sieciach TT, TN.
• Zasilanie: Urządzenie posiada na wyposażeniu ładowarkę i współpracuje z akumulatorami lub typowymi bateriami alkaicznymi AA
• Auto RCD: Automatyczna procedura pomiaru wyłączników RCD.

Zastosowanie

• Odbiorcze lub okresowe sprawdzanie instalacji elektrycznych niskiego napięcia.
• Testowanie instalacji jedno i wielofazowych.
• Testowanie instalacji w układach sieci TT i TN.

Normy

Funkcjonalność: PN-EN 61557
Inne normy: VDE 0413, PN-EN 61008, PN-EN 61009, PN-HD 60364, HD 384; BS 7671, IEC/TR 60755, CEI 64.8, AS/NZ 3760, AS/NZ 3018
Kompatybilność elektromagnetyczna: PN-EN 61326-1, PN-EN 61326-2-2
Bezpieczeństwo: PN-EN 61010-1, PN-EN 61010-031
