Opis

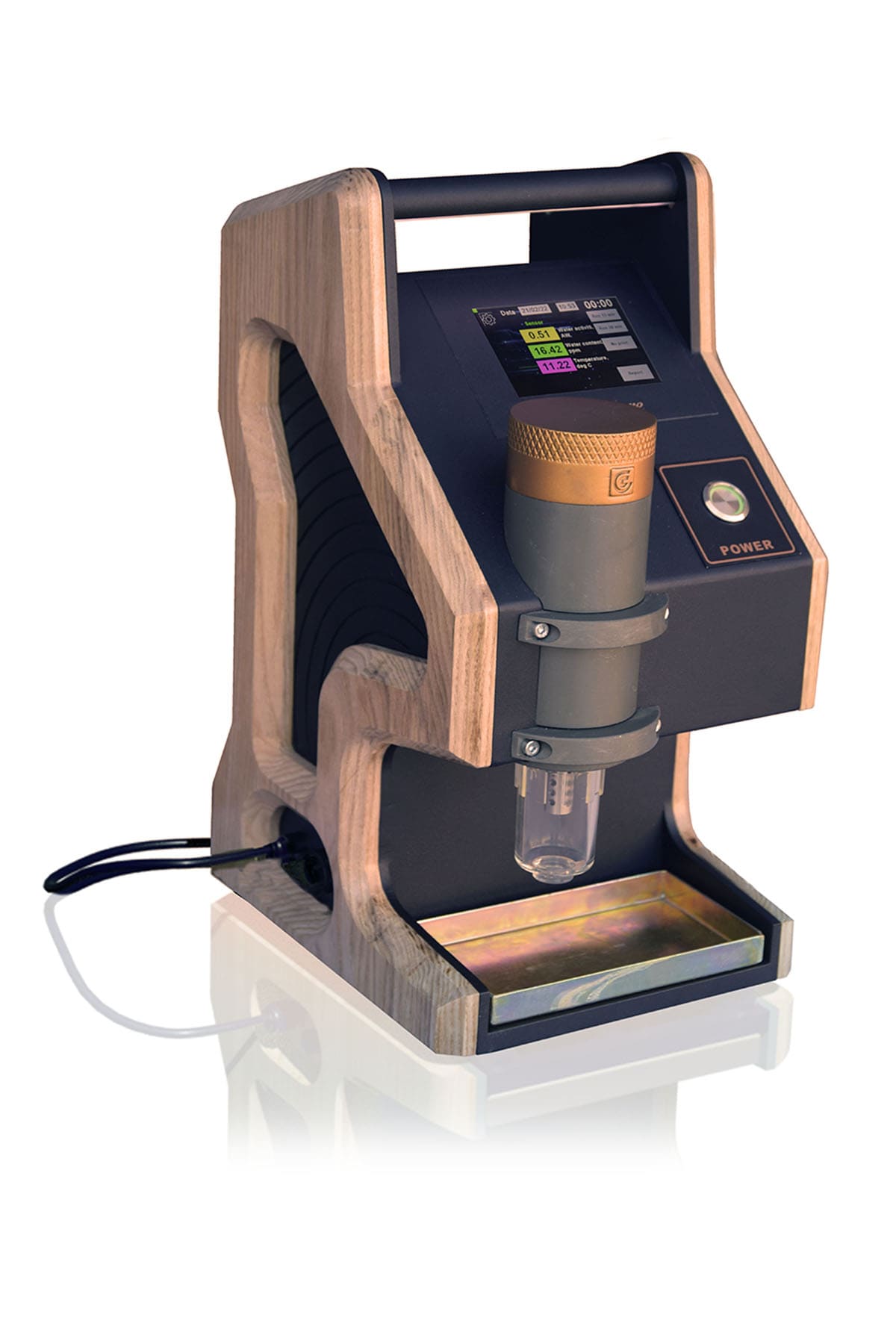

Tester zawartości wody w oleju transformatorowego TOR-1

TOR-1 to urządzenie do szybkiego i dokładnego oznaczania zawartości wilgoci w olejach izolacyjnych nawet w najmniejszych ilościach.
Wysoka dokładność pomiaru i doskonała długoterminowa stabilność sprawiają, że ekspresowy tester jest idealnym rozwiązaniem do ciągłego monitorowania zawartości wilgoci w olejach transformatorowych.

Urządzenie TOR-1 mierzy takie parametry:

• aktywność wody;
• temperatura;
• oblicza bezwzględną zawartość wilgoci w ppm.

Skład urządzenia TOR-1

Urządzenie łączy w sobie wszystkie urządzenia niezbędne do prostej i wygodnej obsługi:

• dwa wskaźniki cyfrowe: jeden wyświetla temperaturę próbki, drugi — wilgotność w ppm;
• wyjmowane kubek do pobierania próbek;
• dwa przyciski: zasilanie i rozpoczęcie pomiaru wilgotności i temperatury.

Zasada działania

Zawartość wilgoci w oleju można opisać jako wartość bezwzględną w ppm lub jako wartość względną aw:

• ppm -to stosunek masy wilgoci do masy oleju;
• aw- to rzeczywista zawartość wilgoci jako cząstka w pełni nasyconego oleju.

Gdy aw = 0 odpowiada olejowi bez wody, natomiast aw = 1 odpowiada olejowi całkowicie nasyconemu wilgocią.

Urządzenie mierzy aw za pomocą czujnika pojemnościowego, co zapewnia stabilność w czasie i doskonałą odporność na zabrudzenia.

Mierzone wielkości fizyczne — to aktywność wody aw i temperatura T. Korzystając z tych wartości, ekspresowy tester oblicza zawartość wilgoci (ppm) w mineralnym oleju transformatorowym. Obliczenie zawartości wilgoci w niemineralnym oleju transformatorowym i olejach smarowych jest możliwe dopiero po załadowaniu do urządzenia określonych parametrów tych olejów.

TOR-1 mierzy następujące parametry

• aktywność wody;
• temperatura;
• oblicza bezwzględną zawartość wody w ppm.

TOR-1 zawiera

TOR-1 zawiera wszystkie elementy niezbędne do łatwej i wygodnej obsługi:

• Dwa wskaźniki cyfrowe: jeden wyświetla temperaturę próbki, drugi zawartość wilgoci w ppm;
• Wyjmowana zlewka do próbek;
• Dwa przyciski: zasilanie oraz start pomiaru wilgotności i temperatury.

Zalety

• kompaktowość;
• łatwa obsługa: aby zmienić próbkę wystarczy wymienić wyjmowaną zlewkę i nacisnąć przycisk “Start”, aby rozpocząć pomiar;
• wielofunkcyjność;
• działa bez komputera;
• może być stosowany do badania oleju w terenie w pobliżu transformatora ze względu na wystarczający stopień ochrony (metalowe przyciski wandaloodporne, ochrona czujnika, wbudowana ochrona urządzeń elektrycznych) oraz stabilizowane zasilanie.
