Model doświadczalny turbiny akcyjnej

Opis

Turbina akcyjna (FR-004) to dodatkowa jednostka, która jest dołączona do podstawowej jednostki do trenowania turbin. Urządzenie umożliwia badanie zachowania się turbiny akcyjnej i wyprowadzanie jej zmiennych charakterystycznych.

Dane techniczne

Średnica: 120 mm
Moment obrotowy: 0 …..5Nm
Prędkość : 0…..3000 min-1

Zakres dostawy

Action Turbine Experimental Model (FR – 004)
Hard copy user manual

Opcje

Zawartość cyfrowa (BI-01)

Szczegóły techniczne

Jednostka edukacyjna jest umieszczona na jednostce bazowej dla turbin i te dwie jednostki razem zapewniają podstawowe eksperymenty w celu określenia zachowania operacyjnego i najważniejszych zmiennych charakterystycznych turbin akcyjnych.

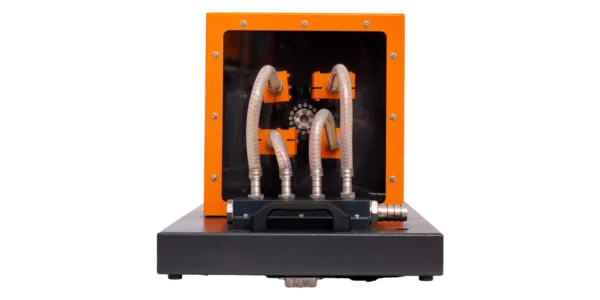

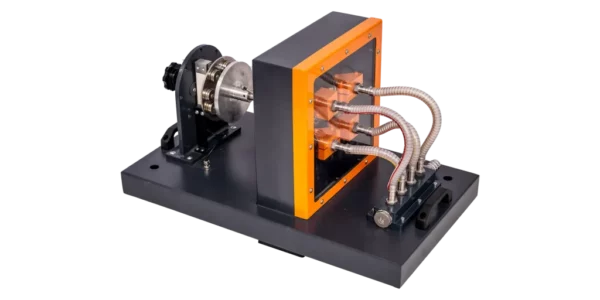

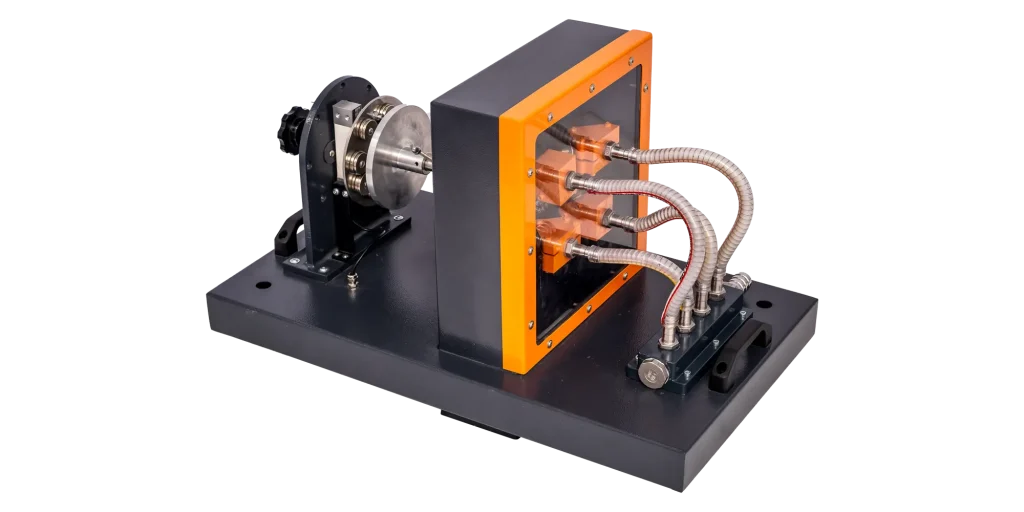

Jednostka edukacyjna składa się z wirnika zamontowanego w przezroczystej obudowie, dystrybutora z czterema dyszami i urządzenia ładującego na zewnątrz obudowy.
Strumienie wody są wypuszczane z dużą prędkością z czterech dysz dystrybutora.
Hamulec wiroprądowy generuje określone obciążenie. Hamulec wiroprądowy został specjalnie opracowany przez Bedo. Jest odporny na zużycie i może być precyzyjnie regulowany.
Moment obrotowy dostarczany przez turbinę jest określany za pomocą elektronicznego czujnika siły.
Prędkość jest mierzona za pomocą optycznego czujnika prędkości.
Wartości pomiarowe są przesyłane do jednostki bazowej dla turbin.
Zasilanie wodą i pomiar natężenia przepływu są realizowane za pomocą jednostki bazowej dla turbin.
Czujnik ciśnienia zawarty w jednostce bazowej dla turbin umożliwia rejestrowanie charakterystyk przy stałej wysokości podnoszenia

Eksperymenty

Zasada działania turbiny akcyjnej
Krzywe charakterystyczne przy stałej wysokości podnoszenia
Zależność między momentem obrotowym a prędkością
Wydajność zależna od prędkości
Przepływ zależny od prędkości
Moc hydrauliczna i mechaniczna w zależności od prędkości
Ocena wartości pomiarowych i charakterystyk w oparciu o teorię
Zachowanie przy częściowym obciążeniu przy sterowaniu liczbą dysz w porównaniu do sterowania przepustnicą

Wymagane do działania

jednostka główna turbiny (FR – 001)
