Model doświadczalny turbiny Peltona

Opis

Turbina Peltona to dodatkowa jednostka (FR-002), która jest dołączona do jednostki bazowej trenażera turbin. Jednostka ta ilustruje zachowanie operacyjne turbin Peltona i wyprowadza ich zmienne charakterystyczne.

Dane techniczne

Liczba łopatek turbiny Peltona= 20 łopatek
Średnica: 235 mm
Moment obrotowy: 0 …..5Nm
Prędkość : 0…..3000

Zakres dostawy

Eksperymentalny model turbiny Peltona (FR – 002)
Twarda kopia instrukcji obsługi

Opcje

Zawartość cyfrowa (BI-01)

Szczegóły techniczne

Urządzenie umożliwia przeprowadzenie podstawowych eksperymentów w celu określenia sposobu działania turbiny Peltona i jej najważniejszych zmiennych charakterystycznych.

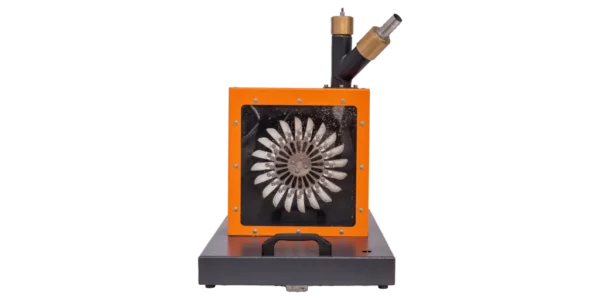

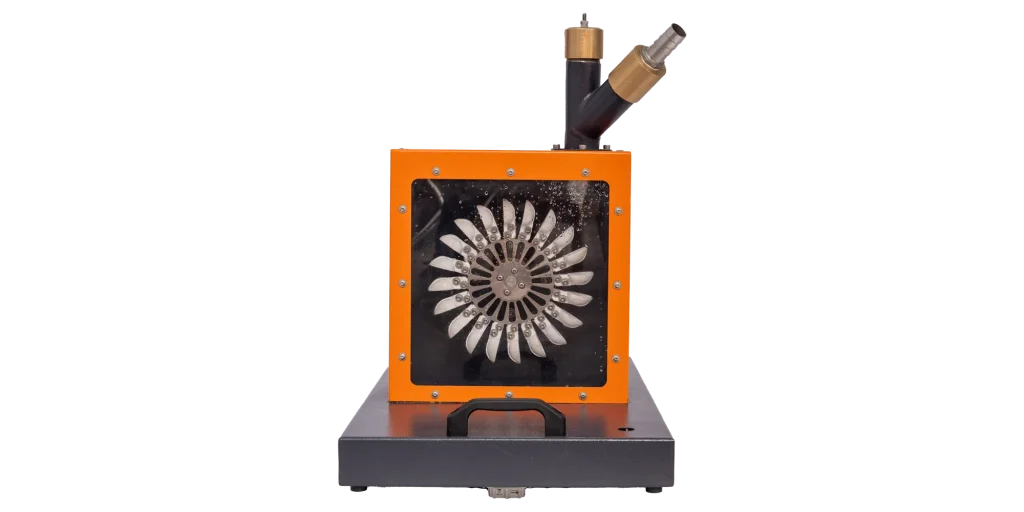

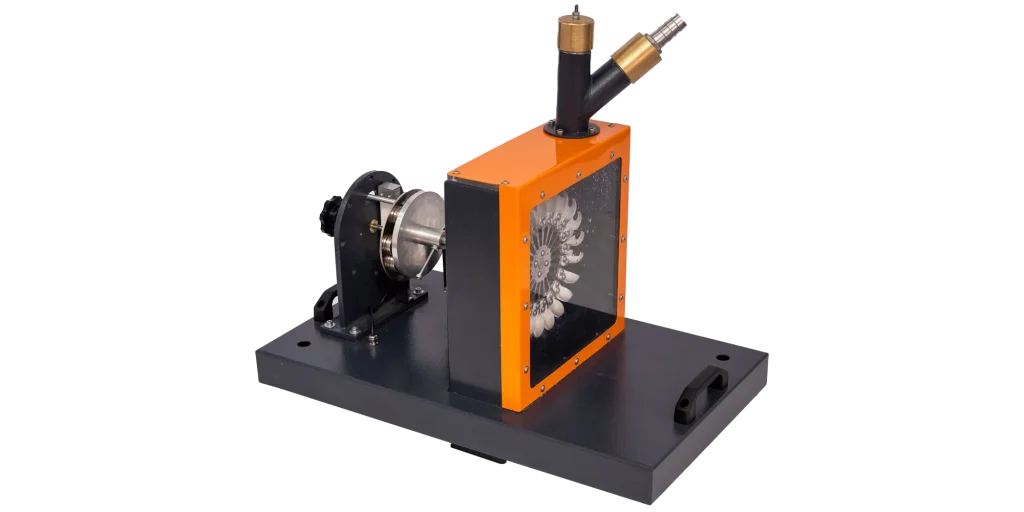

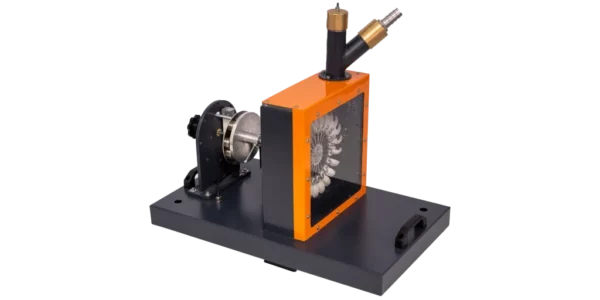

Urządzenie edukacyjne składa się z koła Peltona i dyszy igłowej, zamontowanych w przezroczystej obudowie.
Impuls strumienia wody jest przekazywany do koła Peltona.
Dysza igłowa może być regulowana podczas pracy.
Urządzenie ładujące znajduje się na zewnątrz obudowy.
Hamulec wiroprądowy generuje określone obciążenie. Hamulec wiroprądowy został specjalnie opracowany przez Bedo. Jest odporny na zużycie i może być precyzyjnie regulowany.
Moment obrotowy dostarczany przez turbinę jest określany za pomocą elektronicznego czujnika siły. Prędkość jest mierzona za pomocą optycznego czujnika prędkości.
Wartości pomiarowe są przesyłane do jednostki bazowej dla turbin.
Zasilanie wodą i pomiar natężenia przepływu są realizowane za pomocą jednostki bazowej dla turbin.
Czujnik ciśnienia zawarty w jednostce bazowej dla turbin umożliwia rejestrowanie charakterystyk przy stałej wysokości podnoszenia.

Doświadczenia

Zasada działania turbiny Peltona
Charakterystyka przy stałej wysokości podnoszenia
Zależność między momentem obrotowym a prędkością
Wydajność zależna od prędkości
Przepływ zależny od prędkości
Moc hydrauliczna i mechaniczna zależna od prędkości Moc hydrauliczna i mechaniczna zależna od prędkości
Ocena wartości pomiarowych i charakterystyk w oparciu o teorię
Zachowanie przy częściowym obciążeniu ze sterowaniem iglicowym w porównaniu do sterowania przepustnicą

Wymagane do działania

jednostka główna turbiny (FR – 001)
