Opis
Turbina reakcyjna (FR-003) to dodatkowa jednostka, która jest dołączona do jednostki bazowej trenażera turbin. Turbina reakcyjna charakteryzuje się konwersją energii ciśnienia na energię kinetyczną.

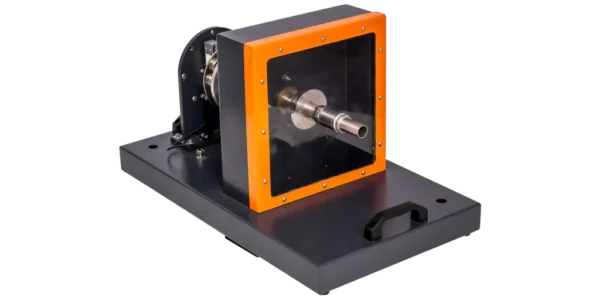

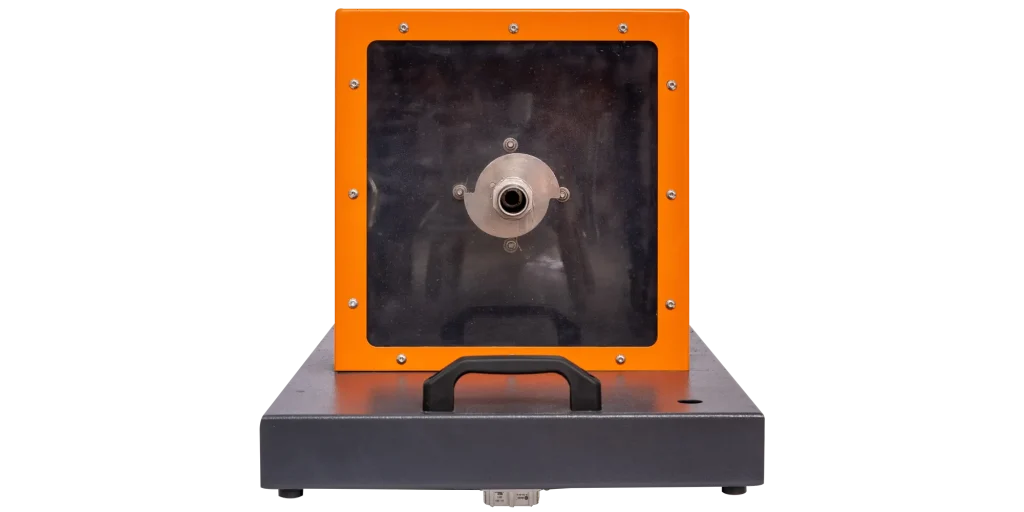

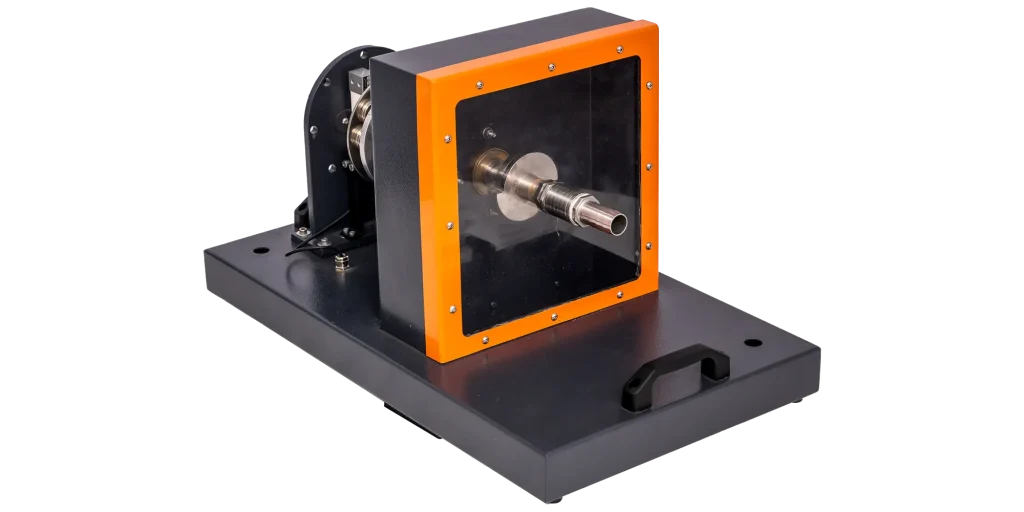

Model doświadczalny turbiny reakcyjnej
Dodaj do zapytania
Dane techniczne
- Średnica: 90 mm
- Moment obrotowy: 0 …..5Nm
- Prędkość : 0…..3000 min-1
Zakres dostawy
- Model eksperymentalny turbiny reakcyjnej (FR – 003)
- Twarda kopia instrukcji obsługi
Opcje
Szczegóły techniczne
- Jednostka edukacyjna jest umieszczona na jednostce bazowej dla turbin, a obie jednostki razem zapewniają podstawowe eksperymenty w celu określenia zachowania operacyjnego i najważniejszych zmiennych charakterystycznych turbin reakcyjnych.
- Jednostka edukacyjna umożliwia obserwację strumienia wody wyrzucanego z wirnika, który napędza turbinę zgodnie z zasadą reakcji podczas pracy.
- Wyraźna widoczność operacji pozwala zrozumieć zasadę działania i podstawowe prawa (np. pęd).
- Jednostka edukacyjna składa się z wirnika zamontowanego w przezroczystej obudowie i urządzenia ładującego na zewnątrz obudowy. Hamulec wiroprądowy generuje określone obciążenie, hamulec wiroprądowy został specjalnie opracowany przez Bedo. Jest odporny na zużycie i może być precyzyjnie regulowany.
- Moment obrotowy dostarczany przez turbinę jest określany przez elektroniczny czujnik siły.
- Prędkość jest mierzona za pomocą optycznego czujnika prędkości.
- Wartości pomiarowe są przesyłane do jednostki bazowej dla turbin.
- Zasilanie wodą i pomiar natężenia przepływu są realizowane za pomocą jednostki bazowej dla turbin.
- Czujnik ciśnienia zawarty w jednostce bazowej dla turbin umożliwia rejestrowanie charakterystyk przy stałej wysokości podnoszenia.
Doświadczenia
- Zasada działania turbiny reakcyjnej
- Krzywe charakterystyczne przy stałej wysokości podnoszenia
- Zależność między momentem obrotowym a prędkością
- Sprawność zależna od prędkości
- Przepływ zależny od prędkości od prędkości
- Moc hydrauliczna i moc mechaniczna w zależności od prędkości
- Ocena wartości pomiarowych i charakterystyk w oparciu o teorię
Wymagane do działania
