Opis

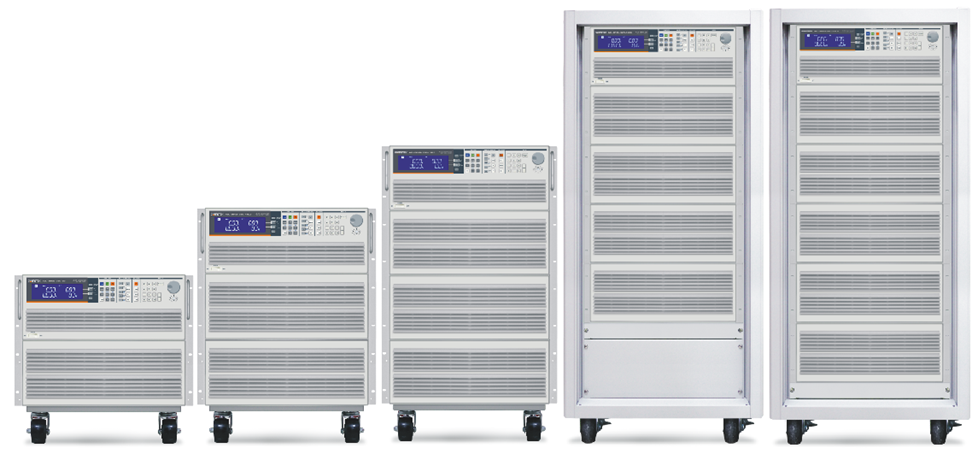

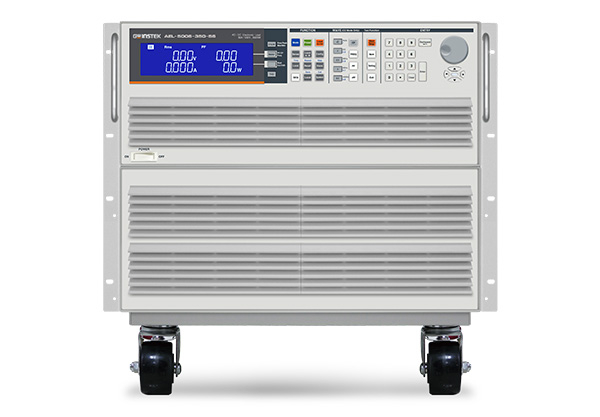

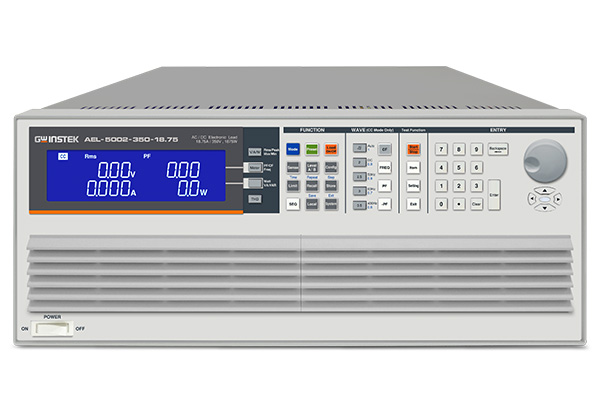

GW Instek wprowadza na rynek 20 modeli obciążeń elektronicznych AC/DC serii AEL-5000 w zależności od zakresu mocy. Zakres mocy pojedynczej jednostki wynosi od 1875 W do 22500 W, a równolegle można podłączyć do 8 jednostek. Maksymalna moc jednofazowego połączenia równoległego może osiągnąć 180 kW, a całkowita moc 3-fazowa może osiągnąć 540 kW, które są odpowiednie dla UPS, falownika / wyłącznika, źródła zasilania prądem przemiennym, akumulatora, bezpiecznika / wyłącznika, źródła zasilania DC i innych zastosowań.

Seria AEL-5000 ma wbudowane precyzyjne obwody pomiarowe, takie jak 16-bitowy A / D i DSP, aby zapewnić dokładne elementy pomiarowe, które obejmują średnią kwadratową wartość napięcia (Vrms), średnią kwadratową (Ramiona) i wartość watową (Watt), woltoamper (VA), współczynnik grzebienia (CF), współczynnik mocy (PF), całkowite zniekształcenia harmoniczne (THD), całkowite zniekształcenia harmoniczne napięcia (VTHD), całkowite zniekształcenia harmoniczne prądu (ITHD), prąd szczytowy (Ipeak), prąd maksymalny (Amax), prąd minimalny (Amin), napięcie maksymalne (Vmax), napięcie minimalne (Vmin), pomiar czasu. Ponadto wbudowane tryby testowe obejmują wydajność UPS, wydajność falownika fotowoltaicznego, czas tworzenia kopii zapasowej UPS, czas rozładowania akumulatora, czas transferu UPS, bezpiecznik / wyłącznik / brak podróży, symulację zwarcia, OCP, OPP i inne tryby testowe.

Seria AEL-5000 ma tryb Turbo (można wybrać ON lub OFF), który może zwiększyć prąd i moc obciążenia elektronicznego o 2 razy w ciągu jednej sekundy. Do zastosowań testowych, które wymagają przejściowej dużej mocy i dużego prądu, takich jak test przejściowego przeciążenia elementów ochronnych lub zwarcie bezpiecznika / wyłącznika i zasilacza prądu przemiennego, testy OCP i OPP itp. Tryb Turbo zapewnia najbardziej ekonomiczne rozwiązanie.

Seria AEL-5000 obsługuje również funkcję Load On start (wstępnie ustawione Load On). Gdy falownik lub zasilacz awaryjny jest włączony, seria bezpośrednio ładuje ustawiony prąd obciążenia, aby sprawdzić, czy uruchomienie falownika lub nieprzerwane zasilanie podłączone do urządzenia elektrycznego jest stabilne. Jednocześnie funkcja Load On start może również ustawić dodatnie półcykl lub ujemne półobciążenie, aby sprawdzić, czy napięcie wyjściowe falownika lub zasilacza awaryjnego pozostaje stabilne, gdy rzeczywiste urządzenie elektryczne ma tylko dodatni półcykl lub ujemny półcykl obciążenia prądu obciążenia. Kąt obciążenia kontrolnego i kąt rozładowania można również ustawić (zakres 0 ~ 359 stopni), aby sprawdzić stabilność przejściowej reakcji falownika lub zasilacza awaryjnego, gdy urządzenie jest podłączone i odłączone. Ponadto seria obsługuje również przebieg modulacji fazy prądu SCR / TRIAC, ustawienia krawędzi spływu 90 stopni i krawędzi natarcia.

Do zastosowania funkcji regulowanej szerokości pasma (BW), gdy szerokość pasma DUT nie odpowiada szerokości pasma serii AEL-5000, wystąpią oscylacje. Użytkownicy mogą odpowiednio zmniejszyć wartość ustawienia BW, aby osiągnąć szybkość reakcji DUT. Prąd rozruchowy sprawdza, czy przejściowa odpowiedź napięcia wyjściowego falownika jest stabilna, gdy urządzenie elektryczne jest włączone (prąd rozruchowy) i gdy urządzenie elektryczne jest nagle podłączone (prąd udarowy).

Cała seria AEL-5000 zapewnia ochronę przed przepięciami, przepięciami, przeciążeniami i przegrzaniem. Analogowy terminal wejściowy może kontrolować stały prąd, stałą moc i inne tryby pracy poprzez napięcie zewnętrzne. Zacisk Vmonitor/Imonitor służy do podłączenia zewnętrznego urządzenia monitorującego napięcie/prąd. Ponadto dostępnych jest wiele opcjonalnych interfejsów sterowania, takich jak GPIB, RS-232, USB i LAN, aby zaspokoić potrzeby integracji systemu.
