odel

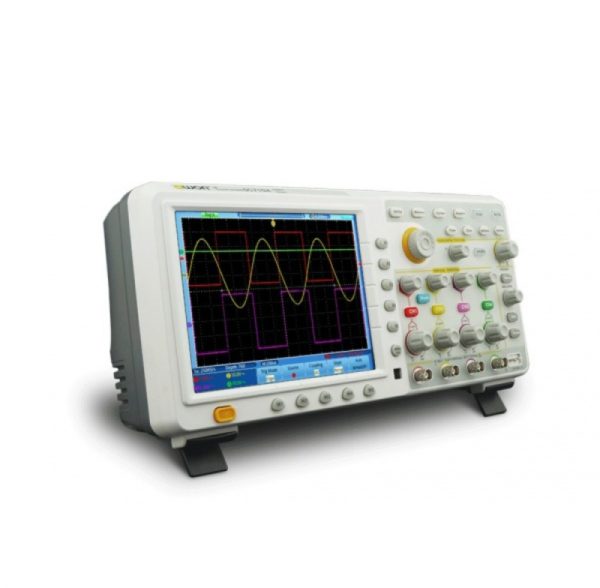

TDS7104

TDS8104

TDS8204

Pasmo

100MHz

200MHz

Kanały

4

Próbkowanie

1GSa/s

2GSa/s

Odświerzanie przebiegów

50,000 wfms/s

Wyświetlacz

Dotykowy wyświetlacz 8 cali LCD

Sprzężenie wejścia

DC, AC, oraz GND

Impedancja wejściowa

1MΩ ± 2%, in parallel with 10pF ± 5pF ; 50Ω ± 1%

Tłumienie sondy

1X, 10X, 100X, 1000X

Max napięcie wejściowe

1MΩ input impedance : 400V (PK – PK) (DC + AC, PK – PK) ; 50Ω input impedance : 5V (PK – PK) (DC + AC, PK – PK)

Izolacja kanałów

50Hz?100?1 ; 10MHz?40?1

Interpolation

sin(x)/x

Pamięć

7,6M

Odchylanie poziome

2ns/div – 100s/div, step by 1 – 2 – 5

1ns/div – 100s/div, step by 1 – 2 – 5

Interval (?T) Accuracy (full bandwidth)

 Single : ±(1 interval time + 100ppm × reading + 0.6ns), Average>16 : ±(1 interval time + 100ppm × reading + 0.4ns)

Rozdzielczość pionowa

8 bitów ( dla 4 kanałów)

Czułość pionowa

2mV/div – 10V/div (at input)

Pasmo analogowe

100MHz/ 200MHz

LF Respond (AC, -3dB)

≥5Hz (at input, AC coupling, -3dB)

Czas narastania

≤3.5ns

≤1.7n

Dokładność DC

±3%

Typ wyzwalania

Edge, Pulse, Video, Slope

Tryby wyzwalania

Auto, Normal, Single

Poziom zakresu wyzwalania

Range ±6 div from the screen center

Dokładność poziomu zakresu wyzwalania

±0.3 dz

Line / Field Frequency (video)

NTSC, PAL, and SECAM standard

Pomiary automatyczne

Vpp, Vavg, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase, Overshoot, Preshoot,
Rise Time, Fall Time, Delay A→B↑, Delay  A→B↓, +Width, -Width, +Duty, -Duty

Funkcje matematyczne

?, ?, ×, ÷, invert, FFT

Zapis przebiegów

4 przebiegi referencyjne

Lissajous Figure

Bandwidth full

Pomiary kursorami

?V, and ?T between cursors

Interfejsy

USB host, USB device, VGA, LAN

Zasilanie

100 – 240 V AC, 50/60Hz, CAT II

Wymiary

(W×H×D) 380 × 180 × 115 (mm)

Waga

1.5 kg
