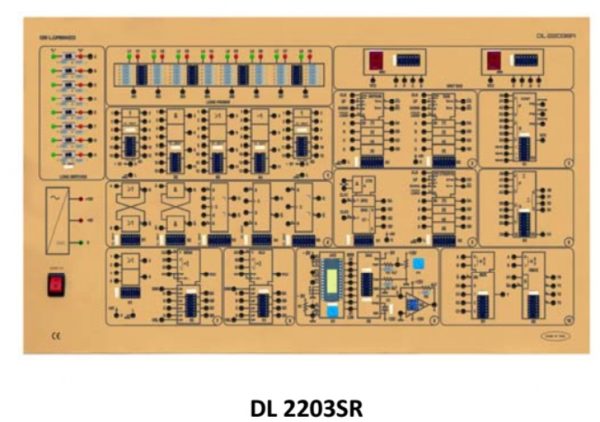

Płytka doświadczalna Układy cyfrowe – DL 2203SR
Doświadczenia:
- Podstawowe układy logiczne
- Przerzutniki Schmitta
- Bistabilne multiwibratory
- Monostabilne multiwibratory
- Konwertery kodu, kodery
- Obwody arytmetyczne
- Układy liczące
- Rejestry
- ALU z trybem multipleksera
- Konwertery A/C
- Konwertery C/A
Płytka ta pozwala na badanie wielu obwodów cyfrowych.
Specyfikacja techniczna:
• 4?bit komparator
• 4 przerzutniki JK, mogą być użyte także jako RS
• 4 przerzutniki D
• 2 sumatory (4?bit), z wejściem i wyjściem
• Multiplekser, 4 kanały
• Demultiplekser, 4 kanały
• Rejestr przesuwny (4?bit), praca równoległa i szeregowa, dwukierunkowy
• ALU, 16 arytmetycznych i 16 logicznych operacji z 4?bit podwójnym numerem
• Licznik binarny (4?bit), w górę /w dół
• 2 inwertery
• 2 przerzutniki Schmitt, odwracający
• Jednostki negujące 4?bit numery binarne
• Bramki logiczne
• EEPROM
• 8?bit konwerter AC/CA
• Pomocnicza sekcja na płytce:
? 8 przełączników z LED do generowania stanów logicznych
? 8 sond logicznych z LED dla wysokiego i niskiego poziomu
? 2 siedmiosegmentowe wyświetlacze z dekoderem BCD decoder
Wbudowane zasilanie
