Opis

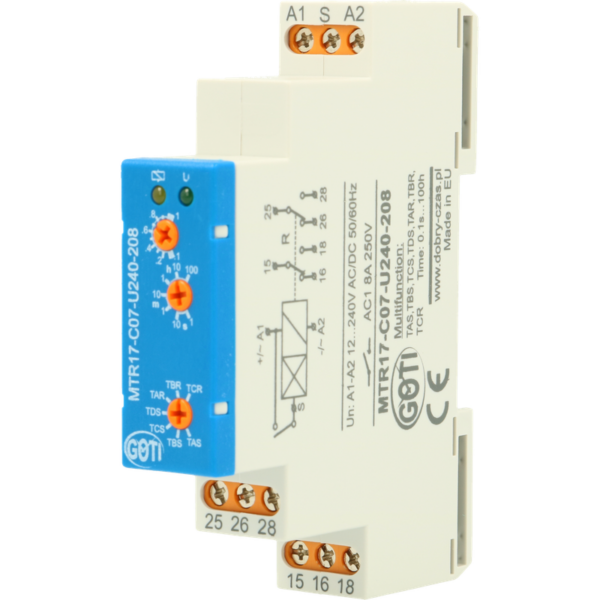

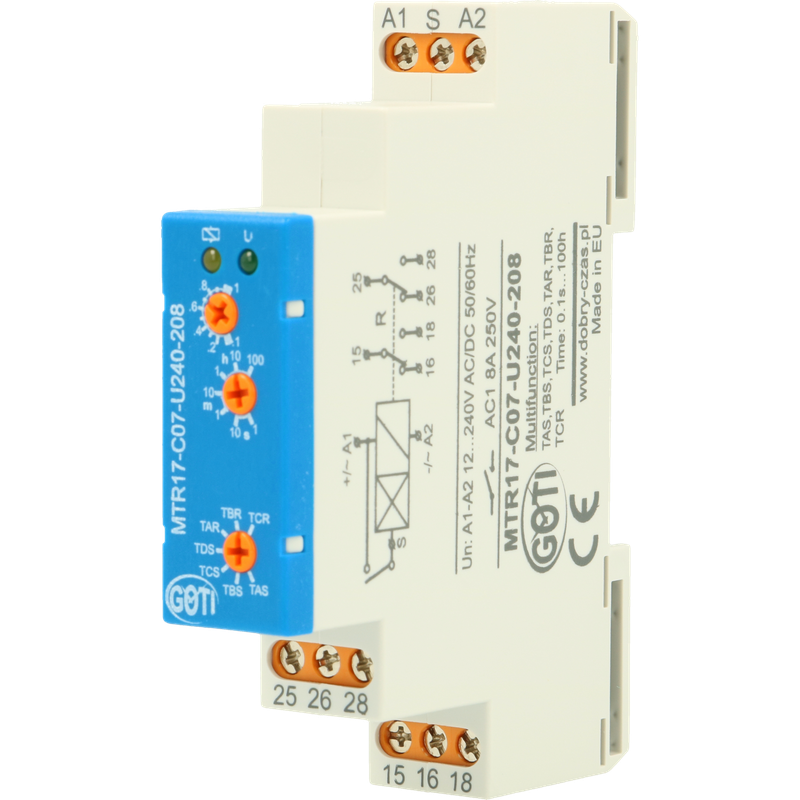

Przekaźnik czasowy MTR17-C07-U240-116 przeznaczony jest do zastosowań w układach automatyki i sterowania w układach wentylacji , ogrzewania, oświetlenia oraz napędach elektrycznych.
Uniwersalny zasilacz pozwala na podłączenie układu do dowolnego źródła zasilania AC lub DC o napięciu od 9,6 V do 264 V.
Na wyjściu styk 1 NO/NC (1P – przełączany) o obciążalności 1 x 16 A.
Stan pracy przekaźnika oraz informacja o odmierzaniu czasu wskazywana jest przy pomocy dwóch diod LED. Jest to przekaźnik 7 funkcyjny. Ma wbudowane 7 funkcji czasowych z opcją STOP lub RESET.
Opcja STOP zatrzymuje odmierzanie ustawionego czasu – wyzwalana jest stanem wysokim na styku S.
Opcja RESET przerywa odmierzanie czasu i ustawia odmierzony czas od początku – wyzwalana stanem wysokim na styku S. Dotyczy to funkcji TA, TB, TC oraz TD.
| Wykres graficzny funkcji | Opis funkcji |
 |
Opóźnione zadziałanie z funkcją zatrzymania (TAS) – po załączeniu napięcia zasilającego U przekaźnik wykonawczy R jest w stanie wyłączenia i rozpoczyna się odliczanie nastawionego czasu T. Po upływie czasu T przekaźnik zostaje na stałe załączony. Aktywacja styku S w trakcie odmierzania czasu powoduje jego zatrzymanie i dalszą kontynuację po powrocie styku S do stanu 0. |
 |
Odmierzanie czasu zadziałanie z funkcją zatrzymania (TBS) – po załączeniu napięcia zasilającego U przekaźnik wykonawczy R jest załączony i rozpoczyna się odliczanie nastawionego czasu T. Po upływie czasu T przekaźnik zostaje na stałe wyłączony. Aktywacja styku S w trakcie odmierzania czasu powoduje jego zatrzymanie i |
 |
Praca cykliczna z funkcją zatrzymania rozpoczynająca się od przerwy (TCS) – po podaniu napięcia zasilającego U przekaźnik wykonawczy R jest naprzemiennie załączany i wyłączany na czas T. Rozpoczęcie pracy zaczyna się od stanu wyłączonego. Aktywacja styku S w dowolnym momencie powoduje zatrzymanie cyklu. Wznowienie pracy od miejsca zatrzymania następuje po powrocie styku S do stanu 0. |
 |
Praca cykliczna z funkcją zatrzymania rozpoczynająca się od zadziałania (TDS) – po podaniu napięcia zasilającego U przekaźnik wykonawczy R jest naprzemiennie załączany i wyłączany na czas T. Rozpoczęcie pracy zaczyna się od stanu załączonego. Aktywacja styku S w dowolnym momencie powoduje zatrzymanie cyklu. Wznowienie pracy od miejsca zatrzymania następuje po powrocie styku S do stanu 0. |
 |
Opóźnione zadziałanie z funkcją reset (TAR) – po załączeniu napięcia zasilającego U przekaźnik wykonawczy R jest w stanie wyłączenia i rozpoczyna się odliczanie nastawionego czasu T. Po upływie czasu T przekaźnik zostaje na stałe załączony. Aktywacja styku S w trakcie odmierzania czasu powoduje zatrzymanie cyklu bez zmiany stanu przekaźnika R. Powrót styku S do stanu 0 powoduje reset i rozpoczęcie nowego cyklu. |
 |
Odmierzanie czasu zadziałania z funkcją reset (TBR) – po załączeniu napięcia zasilającego U przekaźnik wykonawczy R jest w stanie załączenia i rozpoczyna się odliczanie nastawionego czasu T. Po upływie czasu T przekaźnik zostaje na stałe wyłączony. Aktywacja styku S w trakcie odmierzania czasu powoduje zatrzymanie cyklu bez zmiany stanu przekaźnika R. Powrót styku S do stanu 0 powoduje reset i rozpoczęcie nowego cyklu. |
 |
Praca cykliczna z funkcją reset rozpoczynająca się od przerwy (TCR) – po podaniu napięcia zasilającego U przekaźnik wykonawczy R jest naprzemiennie załączany i wyłączany na czas T. Rozpoczęcie pracy zaczyna się od stanu wyłączonego. Aktywacja styku S w dowolnym momencie powoduje zatrzymanie cyklu bez zmiany stanu przekaźnika R. Powrót styku S do stanu 0 powoduje reset i rozpoczęcie nowego cyklu. |
| Napięcie zasilania | UNI 12VAC/DC – 240VAC/DC |
| Prad obciążenia | 2 x 8A |
| Styki | 2 NO/NC |
| Zakres nastawy czasów | od 0,05 s do 100 godz. |
| Kategoria przepięciowa | III |
| Sygnalizacja zasilania | LED zielony |
| Sygnalizacja pracy | LED żółty |
| Przyłącze | Zaciski śrubowe 2,5 mm2 |
| Montaż | Na szynie TH 35 |
| Wymiary | 1 moduł 17,5 mm |
| Stopień ochrony | IP 20 |
