Mierniki instalacji fotowoltaicznych PVM-1530 Pro

W zestawie z wyposażeniem standardowym widocznym w karcie katalogowej.

Indeks katalogowy WMPLPVM1530PRO

EAN 5907624022140

Profesjonalny miernik instalacji fotowoltaicznych do 1500 V

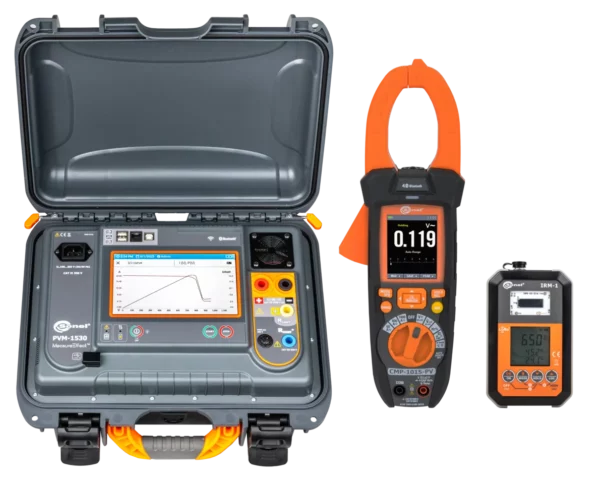

Zestaw przyrządów pomiarowych wraz z akcesoriami. W skład zestawu wchodzą:

  • miernik instalacji fotowoltaicznych Sonel PVM-1530,
  • miernik nasłonecznienia oraz temperatury Sonel IRM-1,
  • cyfrowy miernik cęgowy do instalacji PV Sonel CMP-1015-PV.

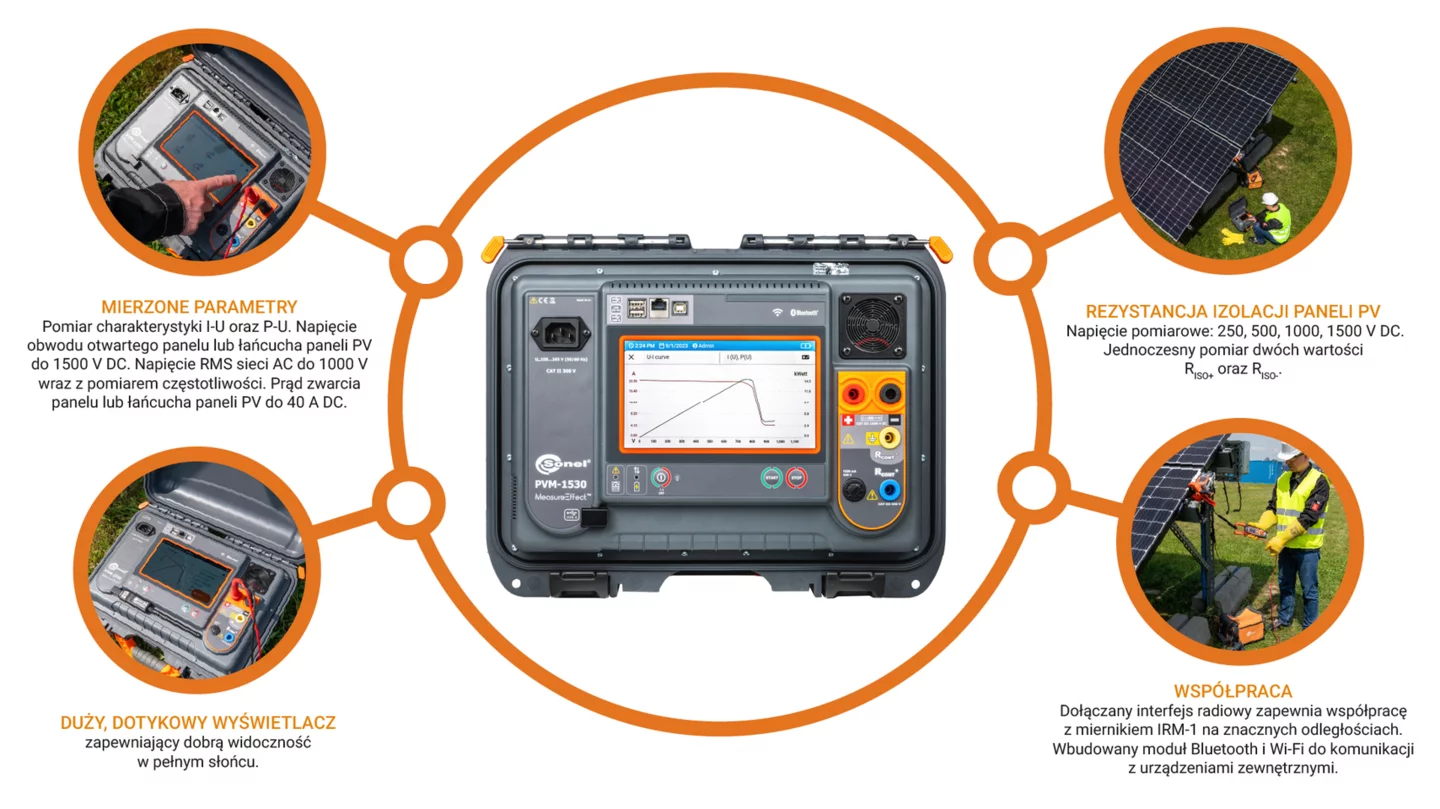

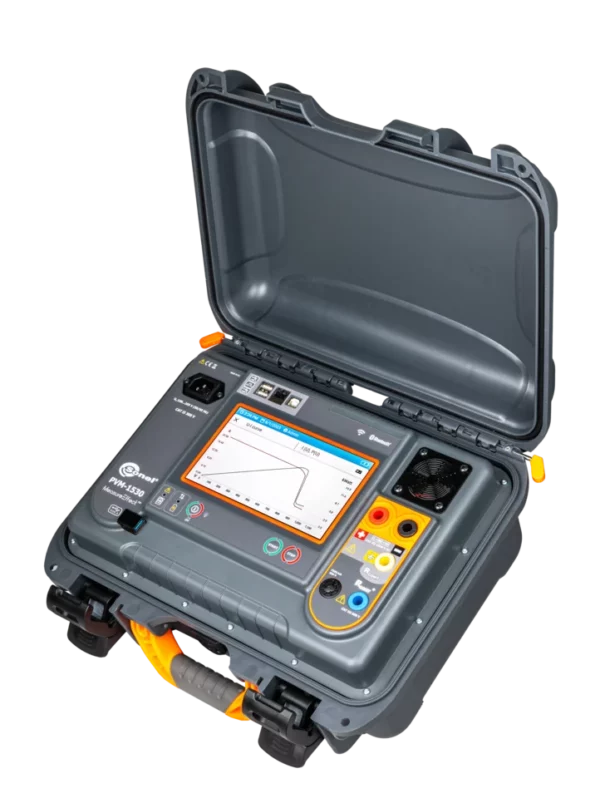

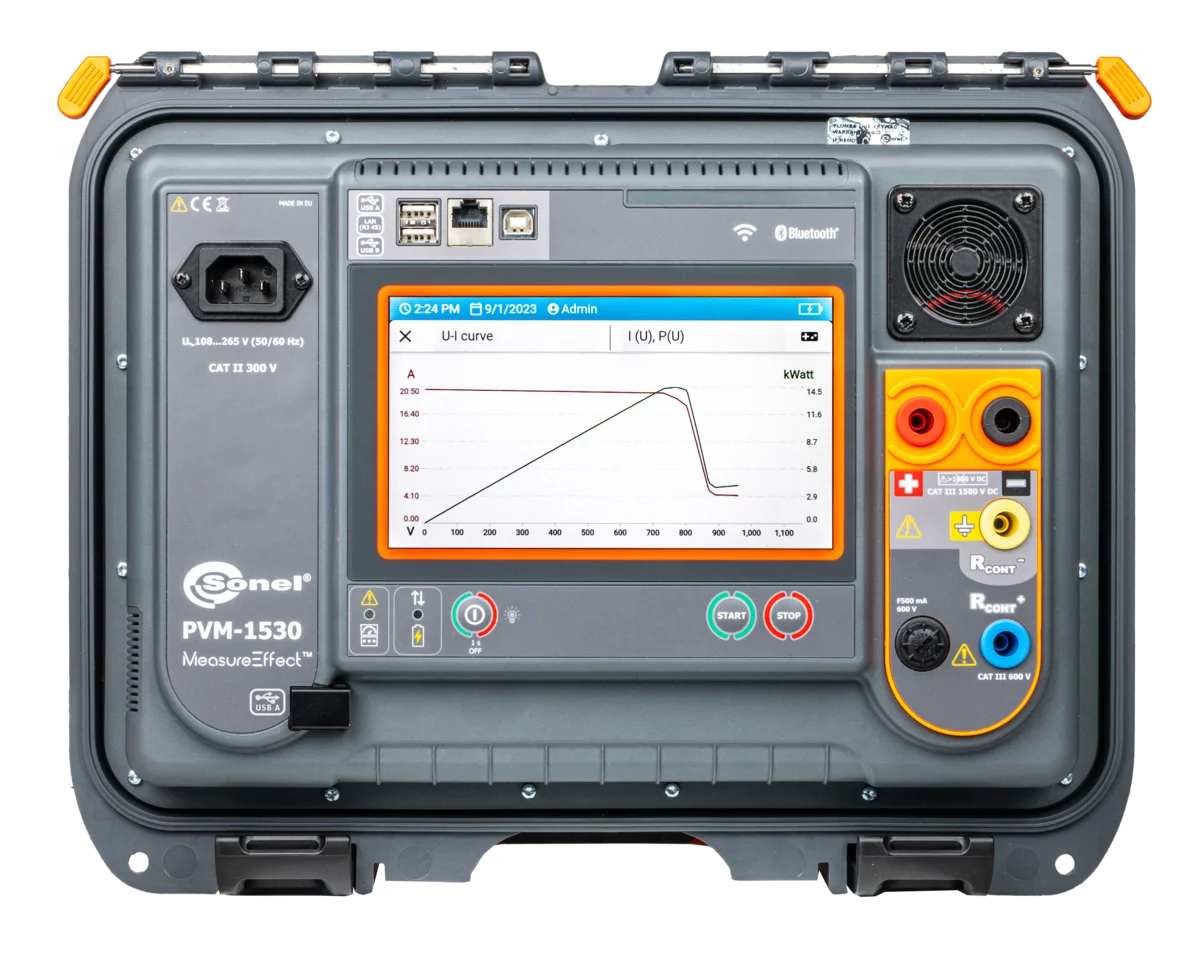

1. Miernik instalacji fotowoltaicznych PVM-1530

PVM-1530 to pionierski miernik instalacji fotowoltaicznych do 1500 V z tak pokaźną liczbą funkcji pomiarowych. Umożliwia wykonanie pomiarów kategorii 1 według normy IEC 62446-1. Umożliwia wykonanie pomiaru charakterystyki I-U dla kategorii 2 według normy IEC 62446-1. Co więcej, umożliwia również przeliczanie parametrów na warunki STC według normy IEC 60891. Wszechstronny, a jednocześnie prosty w obsłudze, bezbłędnie wykonuje swoje zadania w zakresie monitorowania parametrów bezpieczeństwa i efektywności instalacji fotowoltaicznych (PV).

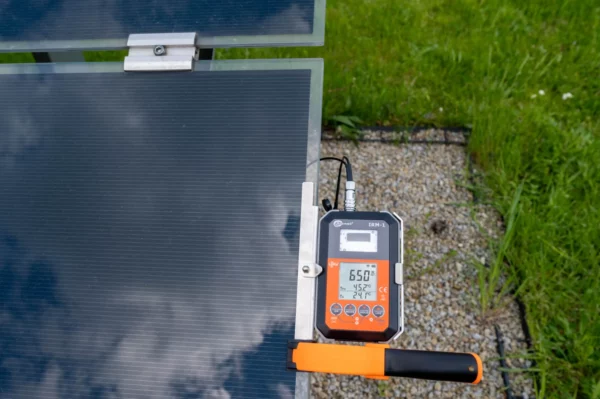

2. Miernik nasłonecznienia oraz temperatury IRM-1

IRM-1, choć niewielki, jest niezastąpiony podczas badań instalacji PV. Mierząc wartości nasłonecznienia oraz temperaturę paneli i otoczenia, dostarcza niezbędnych danych do przeliczenia wyników na warunki STC. Wbudowany rejestrator z pamięcią 5000 rekordów umożliwia wykorzystanie przyrządu jako narzędzia w procesie projektowania instalacji PV, a także do diagnozowania problemów z zacienieniem paneli.

3. Cyfrowy miernik cęgowy do instalacji PV Sonel CMP-1015-PV

Przyrząd dedykowany jest do pomiaru prądu i napięcia DC w instalacjach fotowoltaicznych. Urządzenie jest wszechstronne dzięki mnogości opcji pomiarowych. Obrazu dopełnia rejestrator z wykresami. Praca w pełnym słońcu nie jest przeszkodą dzięki wyświetlaczowi o wysokiej jasności.

WIĘCEJ INFORMACJI DOSTĘPNE W KARCIE KATALOGOWEJ

PVM-1530

Parametr Zakres pomiarowy Zakres wyświetlania Rozdzielczość Dokładność
Napięcie
Napięcie AC 0,0 V…1000,0 V 0,0 V…1000,0 V 0,1 V ±(2% w.m. + 6 cyfry)
Napięcie DC 0,0 V…1500,0 V 0,0 V…1500,0 V 0,1 V ±(0,5% w.m. + 2 cyfry)
Częstotliwość 10,0 Hz…100,0 Hz 0 Hz…100,0 Hz 0,1 Hz ±(0,5% w.m. + 2 cyfry)
Prąd zwarcia ISC
Napięcie 1500 V DC 0,00…30,00 A 0,00…30,00 A 0,01 A ±(1% w.m. + 2 cyfry)
Napięcie 1000 V DC 0,00…40,00 A 0,00…40,00 A 0,01 A ±(1% w.m. + 2 cyfry)
Rezystancja izolacji
Rezystancja izolacji po stronie AC
• Napięcie pomiarowe 250 V 250 kΩ…200 MΩ
wg IEC 61557-2		 0,0 kΩ…200,0 MΩ od 0,1 kΩ ±(3% w.m. + 8 cyfr)
• Napięcie pomiarowe 500 V 500 kΩ…500 MΩ
wg IEC 61557-2		 0,0 kΩ…500,0 MΩ od 0,1 kΩ ±(3% w.m. + 8 cyfr)
• Napięcie pomiarowe 1000 V 1000 kΩ…1,000 GΩ
wg IEC 61557-2		 0,0 kΩ…1,000 GΩ od 0,1 kΩ ±(3% w.m. + 8 cyfr)
Rezystancja izolacji po stronie DC
• Napięcie pomiarowe 250 V / 500 V / 1000 V / 1500 V 250 kΩ…500 MΩ
wg IEC 61557-2		 0,0 kΩ…500,0 MΩ od 0,1 kΩ ±(8% w.m. + 8 cyfr)
Rezystancja przewodów ochronnych i wyrównawczych
Pomiar ciągłości połączeń ochronnych i wyrównawczych prądem ±200 mA 0,10 Ω…1999 Ω
wg IEC 61557-4		 0,00 Ω…1999 Ω od 0,01 Ω od ±(2% w.m. + 3 cyfry)
Prąd roboczy jak dla CMP-1015-PV jak dla CMP-1015-PV jak dla CMP-1015-PV jak dla CMP-1015-PV
Moc czynna 0,0 kW…999,0 kW 0,0 kW…999,0 kW 0,1 kW ±(6% w.m. + 5 cyfr)

„w.m” – wartość mierzona

CMP-1015PV

Funkcje pomiarowe Zakres Rozdzielczość Dokładność
Prąd AC do 1000 A od 0,01 A ±(2,5% w.m. + 5 cyfr)
Prąd DC do 1000 A od 0,01 A ±(2,0% w.m. + 8 cyfr)
Napięcie AC do 1000 V od 0,001 mV od ±(1,2% w.m. + 5 cyfr)
Napięcie DC do 1500 V od 0,1 mV od ±(0,5% w.m. + 5 cyfr)
Napięcie AC+DC do 1000 V od 0,001 V od ±(1,5% w.m. + 20 cyfr)
Low Z (napięcie AC / DC) do 1000 V od 0,001 V ±(3,0% w.m. + 40 cyfr)
Low Z AC+DC do 1000 V od 0,001 V ±(3,5% w.m. + 40 cyfr)
Rezystancja do 60,00 MΩ od 0,1 Ω od ±(0,8% w.m. + 5 cyfr)
Częstotliwość do 10,00 MHz od 0,01 Hz ±(0,2% w.m. + 5 cyfr)
Pojemność do 100,0 mF od 0,01 nF od ±(3,0% w.m. + 8 cyfr)
Cykl roboczy (%) 10,0…90,0% 0,1% ±(1,2% w.m. + 8 cyfr)
Pomiar temperatury -40,0…+1000ºC
-40,0…+1832ºF		 0,1ºC
0,1ºF		 ±(1,5% w.m. + 3ºC)
±(1,0% w.m. + 5,4ºF)
Ciągłość / Test diody ✓ / ✓

w.m. – wartość mierzona

IRM-1

Parametr Zakres pomiarowy Zakres wyświetlania Rozdzielczość Dokładność
Irradiancja
Pomiar w W/m2 0 W/m2 …1400 W/m2 0 W/m2 …1400 W/m2 1 W/m2 ±(5% w.m. + 2 cyfry)
Pomiar w BTU/ft2 h 0 BTU/ft2 h…444 BTU/ft2 h 0 BTU/ft2 h…444 BTU/ft2 h 1 BTU/ft2 h ±(5% w.m. + 2 cyfry)
Temperatura PV i otoczenia
Pomiar w °C -20,0°C…100,0°C -20,0°C…100,0°C 0,1°C ±(1% w.m. + 5 cyfr)
Pomiar w °F -4,0°F…212,0°F 4,0°F…212,0°F 0,1°F ±(1% w.m. + 5 cyfr)
Kąt nachylenia -90°…+90° -90°…+90° 1° ±2°
Kierunek położenia – kompas 0°…360° 0°…360° 1° ±5°

„w.m” – wartość mierzona
