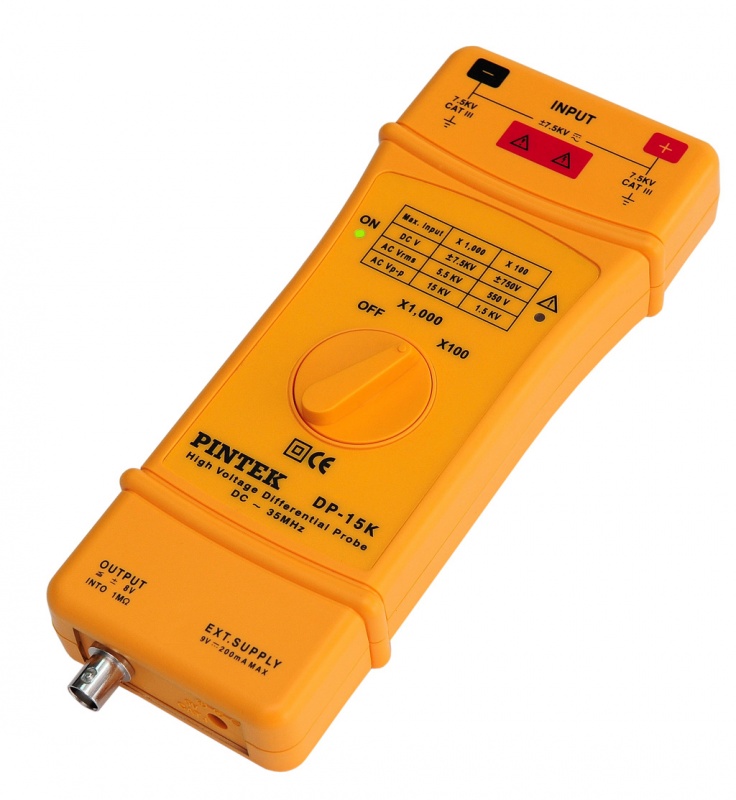

Sonda różnicowa DP-15K ( 15KV/35MHz )

Sonda różnicowa DP-15K ( 15KVp-p/75MHz )

Pintek Electronics
Kategorie:
Karta katalogowa DP-15K-DM-frondKarta katalogowa DP-15-DM tył plKarta katalogowa #
3 062,70 zł (2 490,00 zł netto)
Magazyn:

Produkt dostępny na zamówienie

Dodaj do zapytania

Opis

DP-15K ( 15KVp-p/75MHz )

  1. DP-15K to model o wysokiej czułości 100mV i zdolny do pomiaru wysokiego napięcia 15KVp-p i wysokiego zakresu dynamicznego.
  2. Szerokość pasma może osiągnąć 75MHz. DP-15K jest ulepszonym modelem DP-14K. Czułość jest 2 razy większa niż DP-14K. Maksymalne napięcie pomiarowe jest o 1KV wyższe niż w DP-25 (1300Vp-p)
  3. Impedancja wejściowa wynosi 50M ohm, efekt obciążenia jest jeszcze mniejszy (DP-25 wynosi 4M ohm). Nadaje się do pomiaru obwodów o wysokiej impedancji i obwodów oszczędzających energię.
  4. Wszystkie zakresy wykorzystują 10-krotne obliczenia, łatwe obliczenia. Jest w stanie zresetować tłumienie w menu odczytu oscyloskopu. Jest to bardzo wygodne.
  5. Odłączana konstrukcja, patent nr 114205. Jest poręczny i wygodny w użyciu.
  6. Pełne akcesoria, w tym adapter. Wyrzuć baterie nienadające się do recyklingu.
  7. Wejście i wyjście są w pełni izolowane. Bez względu na to, jak duży jest prąd wejściowy, napięcie wyjściowe jest nadal poniżej +/- 8V. Jest to bardzo bezpieczne.
  8. Gdy napięcie przekroczy zakres, czerwona dioda LED zaświeci się. Przypomina to użytkownikowi o konieczności zwiększenia tłumienia lub zatrzymania pomiaru.
  9. Wewnętrzny system stabilizacji napięcia wynosi od DC 5V ~ DC 12V.
  • Napięcie różnicowe DC + wartość szczytowa AC Maks. 7,5KV DC lub 15KVp-p
  • Szerokość pasma (obciążenie 50Ω -3dB) 75 MHz (20 MHz przy x1000)
  • Napięcie trybu wspólnego DC + wartość szczytowa AC Maks. 7,5KV DC lub 15KVp-p
  • Czas narastania 4,7nS (17,5nS dla x1000)
  • Napięcie w trybie wspólnym RMS CAT II / CAT III 5,5KVrms
  • Tłumienie (przełączane) x100, x1000
  • Wejście R (każde wejście) 27,2 MΩ ± 2%
  • Wejście C (każde wejście) 3PF ± 0,5%
  • Impedancja wejściowa (między wejściami) 54.4MΩ // 1.5PF
  • Maksymalne napięcie robocze Vp-p (szczytowe DC+ AC)
    • ≦ 1,5KV przy x100
    • ≦ 15KV przy x1000
  • Współczynnik odrzucenia trybu wspólnego (CMRR)
    • 60 Hz: > 10000 : 1
    • 100 Hz: > 1000 :1
    • 1MHz: > 300 : 1
  • Szum (przy obciążeniu 50Ω) ≦ 1,0 m Vrms
  • Dokładność (przy 20 ~ 30 ℃ 70% wilgotności względnej po 20 minutach) ≦ ± 2%
  • Maksymalne napięcie wyjściowe ≦ ± 8V
  • Źródło zasilania Zewnętrzny zasilacz 5~9V DC
  • Inne Wskazanie przekroczenia zakresu
