System szkolenia w zakresie diagnostyki maszyn

Opis

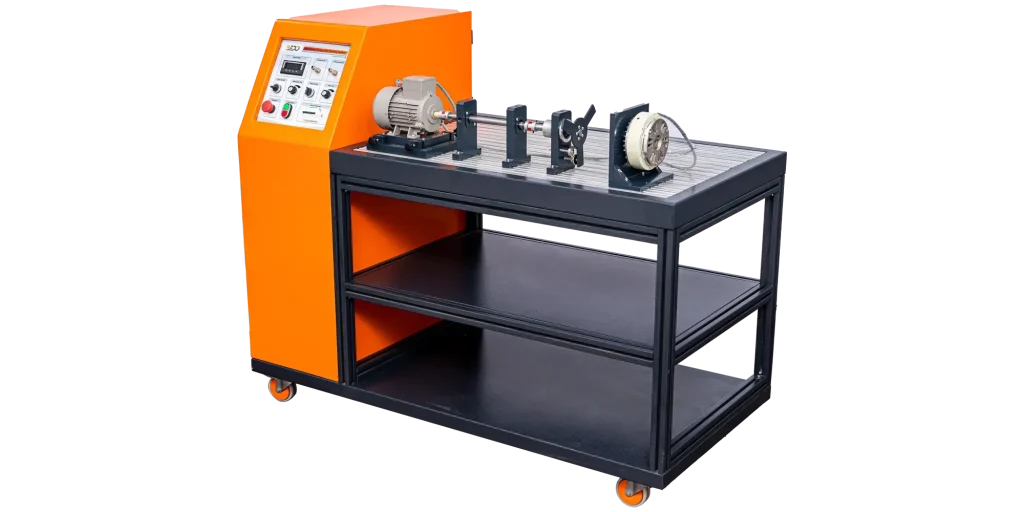

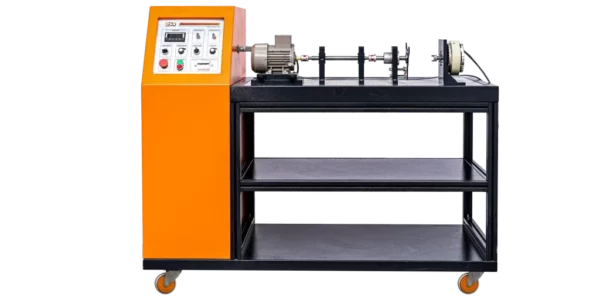

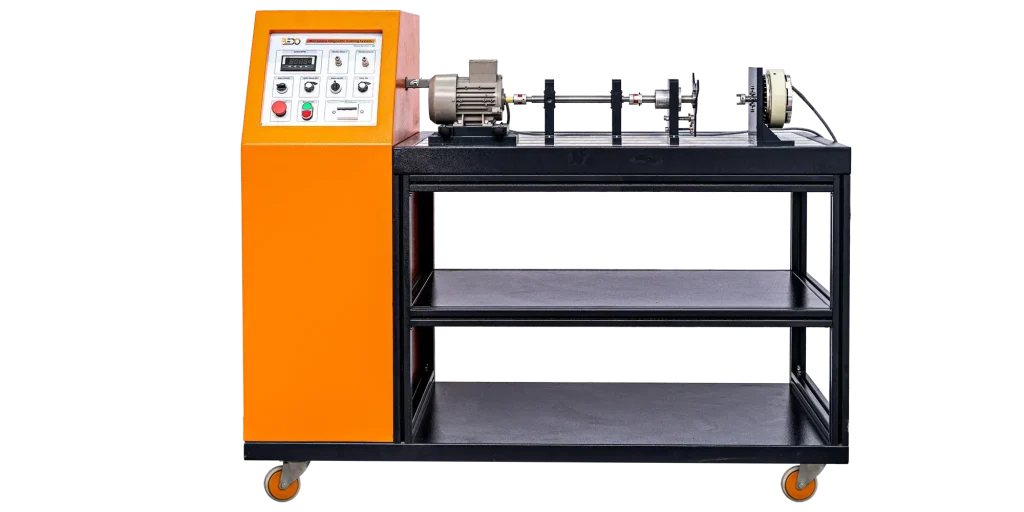

System szkolenia w zakresie diagnostyki maszyn to jednostka edukacyjna wykorzystywana do zrozumienia stanu materiału w celu zapewnienia ciągłości działania maszyn i przeprowadzenia terminowej konserwacji, co często jest mierzone poprzez analizę wibracji, które mogą wskazywać na potencjalne problemy. System diagnostyki maszyn pozwala na symulację różnych uszkodzeń i ich wpływu na spektrum drgań. Jednostka bazowa trenażera ułatwia pomiary drgań, wyważanie wirników w terenie i ćwiczenia osiowania wałów.

Dane techniczne

Silnik napędowy
- Moc: 0. 5 KM
- 3000 RPM
2 niewyważone koła zamachowe
- Średnica: 1675mm
Wały
- Średnica: 20mm
- Długość: 300mm, 500mm
Sprzęgło:
- Nominalny moment obrotowy: 15Nm

Zakres dostawy

System szkoleniowy do diagnostyki maszyn (MV104)
Twarda kopia instrukcji obsługi
Oprogramowanie Bedo

Wymagane do pracy

Laboratoryjny komputer PC
Komputerowy analizator drgań (MV104. 12)

Opcje

Zawartość cyfrowa (BI01)
Zestaw do wykrywania wałów elastycznych (MV104.01)
Zestaw do wykrywania pęknięć w wałach obrotowych (MV104.02)
Zestaw do wykrywania usterek łożysk tocznych (MV104. 03)
Zestaw sprzęgieł (MV104.04)
Zestaw napędu pasowego (MV104.05)
Zestaw uszkodzeń kół zębatych (MV104.06)
Zestaw mechanizmu korbowego (MV104.07)
Zestaw kawitacji w pompach (MV104. 08)
Wibracje w wentylatorach zestaw (MV104.09)
Wibracje elektromechaniczne zestaw (MV104.10)
Brake & Load Unit zestaw (MV104.11)

Szczegóły techniczne

Trener pomaga w zrozumieniu usterek maszyn i podstawowych zasad pracy, aby zapobiec poważnym uszkodzeniom i zapewnić terminową konserwację.
Trenażer jest przeznaczony do badania rodzaju i wielkości drgań maszyny oraz ich wpływu na obracający się układ maszyny.
Trenażer jest wyposażony w przezroczystą osłonę ochronną zaprojektowaną w celu ochrony użytkownika.
Jednostka bazowa umożliwia ćwiczenia pomiaru drgań, w tym pomiar przemieszczenia drgań, prędkości i przyspieszenia w całym spektrum czasu/częstotliwości.
Trenażer ułatwia również ćwiczenie wyważania w terenie sztywnych wirników i osiowania wałów.
Urządzenie składa się głównie z trzech części, części mechanicznej, systemu monitorowania i oprogramowania diagnostycznego.
Mechaniczne części trenażera obejmują: sprzęgła, bloki łożyskowe i wały z wirnikami, wraz z silnikiem napędowym z regulacją prędkości obrotowej za pomocą przetwornicy częstotliwości i tachogeneratora.
Duża aluminiowa płyta podstawy zawiera szczeliny ustalające, które umożliwiają szybki, elastyczny i precyzyjny montaż elementów systemu.
Trener posiada piankowe wkładki zaprojektowane do bezpiecznego przechowywania modułów i komponentów.
Trener zawiera również wyświetlacz i jednostkę sterującą wyposażoną w cyfrowe wyświetlacze do dokładnego monitorowania mocy wyjściowej i prędkości.
Płyta podstawy silnika jest zainstalowana na wózku, co pozwala na precyzyjne ustawienie silnika.
Silnik napędowy z przetwornicą częstotliwości do ciągłej regulacji prędkości.
Trener jest wyposażony w skomputeryzowany analizator drgań do pomiaru i oceny wszystkich eksperymentów
Jednostka sterująca zawiera główny wyłącznik zasilania ON/OFF i wyłącznik awaryjny

Experiments

Understanding the essential methods involved in vibration measurement
Investigating how speed and shaft layout affect vibration characteristics.
Balancing of shafts.
Understanding the principles of measuring vibrations in shafts and bearings.
Analyzing the influence of motor and coupling alignment on vibration levels.
Studying the impact of sensor placement on the quality of vibration measurements.
Determining the field balancing procedures to minimize vibrations in rigid shafts.
Interpreting frequency spectra to identify potential machinery issues.
Utilizing computerized vibration analyzers for efficient data analysis and maintenance optimization.
