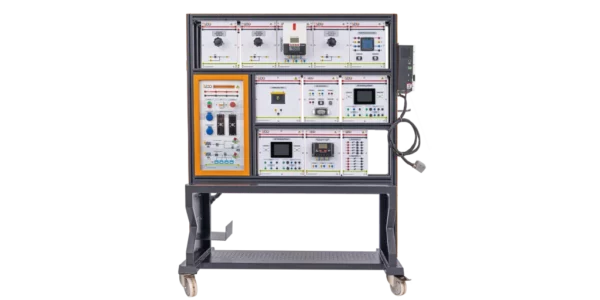

System szkoleniowy fotowoltaiki
System szkoleniowy fotowoltaiki - obrazek 2

System szkoleniowy fotowoltaiki

Bedo
Kategorie:

Dodaj do zapytania

Opis

System szkoleniowy w zakresie fotowoltaiki to modułowa jednostka składająca się z ramy głównej i wymienionych modułów eksperymentalnych. Korzystając z tego systemu szkoleniowego, uczestnicy zapoznają się z wytwarzaniem energii elektrycznej z energii słonecznej i zastosowaniami związanymi z tym procesem. Mieszając i dopasowując dostarczone moduły, uczestnicy szkolenia będą mogli wykonywać szeroki zakres eksperymentów dla systemów solarnych. Niezależnie od tego, czy dostępne jest źródło światła słonecznego, czy nie, uczestnicy nadal będą mogli przeprowadzać te same eksperymenty przy użyciu dostarczonego emulatora słonecznego i wyświetlać wyniki za pomocą dostarczonego systemu oprogramowania.

Zakres dostawy

  • System szkoleniowy fotowoltaiki (RE100)
    • Rama główna (RE100.01)
    • Zestaw DC (RE100.02)
      • Moduł obciążenia (RE100.02. 01)
      • Kontroler ładowania słonecznego PWM (RE100.02.02)Kontroler ładowania słonecznego / wiatrowego MPPT (RE100.02.03)1x Akumulator słoneczny (bateria) (RE100.02.04)2x Obciążenie DC (RE100.02.05)2x Licznik DC (RE100.02.05)
      • Kontroler ładowania słonecznego (RE100.02.02) 02)
      • MPPT Solar / Wind Charge Controller (RE100.02.03)
      • 1x Solar Accumulator (Battery) (RE100.02.04)
      • DC Load (RE100. 02.05)
      • 2x DC Metering Panel (RE100.02.06)
      • Blocking & BY-pass Diode Module (RE100. 02.07)
  • Oprogramowanie(RE100. 03)
  • 3x Panel słoneczny PV (RE101)

Opcje

  • Zawartość cyfrowa (BI01)
  • Przechowalnik (BI03)
  • Panel słoneczny PV (dodatkowy) (RE101)
  • Inwerter OFF-Grid (RE102)
  • Inwerter ON-Grid (RE103)
  • Zasilacz emulatora PV (RE104)
  • PV Power Planet(RE105)
  • Zestaw AC (RE111)

Wymagane do działania

  • Laboratoryjny komputer PC

Szczegóły techniczne

  • Kod ramy głównej: (RE100. 01)
    • System szkoleniowy składa się z głównego panelu ramy, do którego można zamontować dostarczone moduły.
    • Rama została zaprojektowana w formie systemu modułowego, który umożliwia uczestnikom szkolenia zmianę warunków eksperymentu po zmianie używanych modułów. Rama składa się z trzech poziomych rzędów do montażu modułów.
    • Rama główna jest jednofazowym zasilaczem ze ścieżkami neutralnymi i liniowymi potrzebnymi do zasilania i połączenia z modułami eksperymentalnymi
    • Można zamontować do 9 modułów jednocześnie, co daje studentom możliwość wykonywania bardziej złożonych i wyrafinowanych eksperymentów.
    • Rama jest dostarczana z metalową ławką, na której studenci mogą umieścić dowolne potrzebne narzędzie lub urządzenie pomiarowe dla łatwego dostępu.
    • Rama jest wyposażona w zewnętrzne uchwyty kablowe do zawieszania kabli systemu treningowego.
    • Rama jest malowana elektrostatycznie i montowana przy użyciu specjalnych akcesoriów, aby zapewnić większą trwałość i zapobiec korozji.
    • Rama główna jest dostarczana z włącznikiem / wyłącznikiem, przyciskiem awaryjnym, wyłącznikiem automatycznym i dwoma dodatkowymi gniazdami zasilania wymaganymi do podłączenia dowolnych urządzeń zewnętrznych.
  • Kod zestawu DC: (RE100.02)
    • Moduły ładowania (RE100.02.01)
    • PWM Solar Charge Controller (RE100.02. 02)
    • MPPT Solar / Wind Charge Controller (RE100.02. 03)
    • Akumulator słoneczny (bateria) (RE100.02.04)
    • Obciążenie DC (RE100.02. 05)
    • Panel pomiarowy DC (RE100.02.06)
    • Moduł diody blokującej i obejściowej (RE100. 02.07)
  • Kod oprogramowania:(RE100. 03)
    • System jest dostarczany z oprogramowaniem, w którym wszystkie zmierzone wartości mogą być wyświetlane i monitorowane.
    • Dzięki dostarczonemu oprogramowaniu uczestnicy szkolenia będą mogli również wykreślić wszystkie powiązane krzywe, takie jak krzywe V&I.

Eksperymenty

  • Ustawianie systemów PV i testowanie optymalnego ustawienia modułów słonecznych.
  • Rejestrowanie i wyświetlanie charakterystyk modułów fotowoltaicznych
  • Badanie reakcji modułu na tworzenie się cienia
  • Projektowanie i testowanie autonomicznego systemu fotowoltaicznego do generowania napięcia przemiennego zgodnego ze standardowym zasilaniem elektrycznym
  • Projektowanie i testowanie systemów fotowoltaicznych z zasilaniem sieciowym
  • Wykreślanie krzywej I- V panelu fotowoltaicznego
  • Pomiar mocy panelu fotowoltaicznego
  • Wpływ natężenia światła na panel fotowoltaiczny
  • Badania z różnymi dziennymi okresami napromieniowania
  • Wpływ temperatury na panel fotowoltaiczny

Moduły

  • Moduł ten został zaprojektowany, aby umożliwić studentom dodawanie obciążeń do dowolnego eksperymentu.
  • Obciążenie to może być podłączone do innych modułów obciążenia szeregowo lub równolegle, co zapewnia uczniom różnorodność wartości obciążenia dla eksperymentów.
  • Dane techniczne
    • Zakres wartości rezystora: 0…800-ohm,
    • 0…. 150-ohm, 0…100-ohm
    • Moc: 500 W
  • Moduł ten zapewnia stałe napięcie dostarczane z systemu, co skutkuje optymalną konserwacją baterii.
  • Urządzenie posiada również wyświetlacz LCD, który informuje użytkownika o stanie naładowania i trybach pracy. Dodatkowo urządzenie jest wyposażone w kontrolowany przez użytkownika licznik energii.
  • Dane techniczne
    • Napięcie: 12V/24V Auto
    • Prąd: 20A
    • Maks. moc wejściowa PV: 300W/12V, 700W/24V
  • Ten kontroler modułu to zaawansowana technologia śledzenia maksymalnego punktu mocy (MPPT) dla systemów fotowoltaicznych poza siecią. Jest on stosowany głównie w dziedzinie monitorowania bezpieczeństwa, RV i systemów domowych itp.
  • Dane techniczne
    • Napięcie:12V/24V Auto
    • Prąd:20A
    • Maks. napięcie wejściowe PV:100V Max. Wejście PV
    • Max. Moc wejściowa PV: 300W/12V, 700W/24V
  • Moduł ten został zaprojektowany, aby umożliwić studentom ładowanie i rozładowywanie baterii zgodnie z potrzebami eksperymentu.
  • Moduł posiada również możliwość zdalnego połączenia, dzięki czemu uczniowie mogą zdalnie podłączać i odłączać ten moduł za pośrednictwem naszego oprogramowania.
  • Dane techniczne
    • Napięcie akumulatora: 24 V
    • Pojemność akumulatora: 9 A/H
  • Moduł ten został zaprojektowany do symulacji rzeczywistego obciążenia DC, przy użyciu dwóch różnych typów lamp.
  • Moduł składa się z dwóch lamp halogenowych i dwóch lamp LED.
  • Moduł ten umożliwia studentom dostęp do różnych mocy obciążenia podczas eksperymentu.
  • Dane techniczne Lampa halogenowa
    • Dwie lampy halogenowe:
      • Wymagane napięcie: 24V
      • Watt: 50 W
    • Dwie lampy LED:
      • Wymagane napięcie: 24VDC
      • Watt: 5 W
  • Cyfrowy miernik prądu:
    • Dwa niezależne kanały.
    • Każdy kanał ma dwa zakresy (zakres szczytowy 5A – dokładność +-1% / zakres szczytowy 10A – dokładność +-1%),
    • Kanały zabezpieczone przed przetężeniem
  • Cyfrowy miernik napięcia:
    • Dwa niezależne kanały.
    • Każdy kanał ma wybierany zakres (zakres szczytowy 60V – dokładność +-1% / zakres szczytowy 300V – dokładność +-1% / zakres szczytowy 600V – dokładność +-1%),
    • Kanały zabezpieczone przed przepięciami
  • Komunikacja:
    • RS485
    • Wyświetlacz graficzny:
      • Dotykowy wyświetlacz LCD 5 cali, 800×480 pikseli
    • Monitorowanie 2 kanałów napięciowych i 2 kanałów prądowych,
    • Konfiguracja zakresów pomiarowych
  • Zasilanie:
    • 220V AC 50/60 Hz 0. 3A
  • Diody obejściowe są podłączone równolegle do poszczególnych ogniw słonecznych lub paneli, aby zapewnić ścieżkę prądu wokół nich w przypadku, gdy ogniwo lub panel ulegnie uszkodzeniu lub przerwie obwód.
    Diody blokujące pozwalają na przepływ prądu z panelu słonecznego do akumulatora, ale uniemożliwiają lub blokują przepływ prądu z akumulatora do panelu słonecznego, zapobiegając w ten sposób rozładowaniu akumulatora
  • Dane techniczne
    • 5 diod blokujących
    • 5 diod obejściowych
    • Rating forward voltage: 0. 6 do 0,7 V DC
    • Rated forward Current: 10A AC/DC
