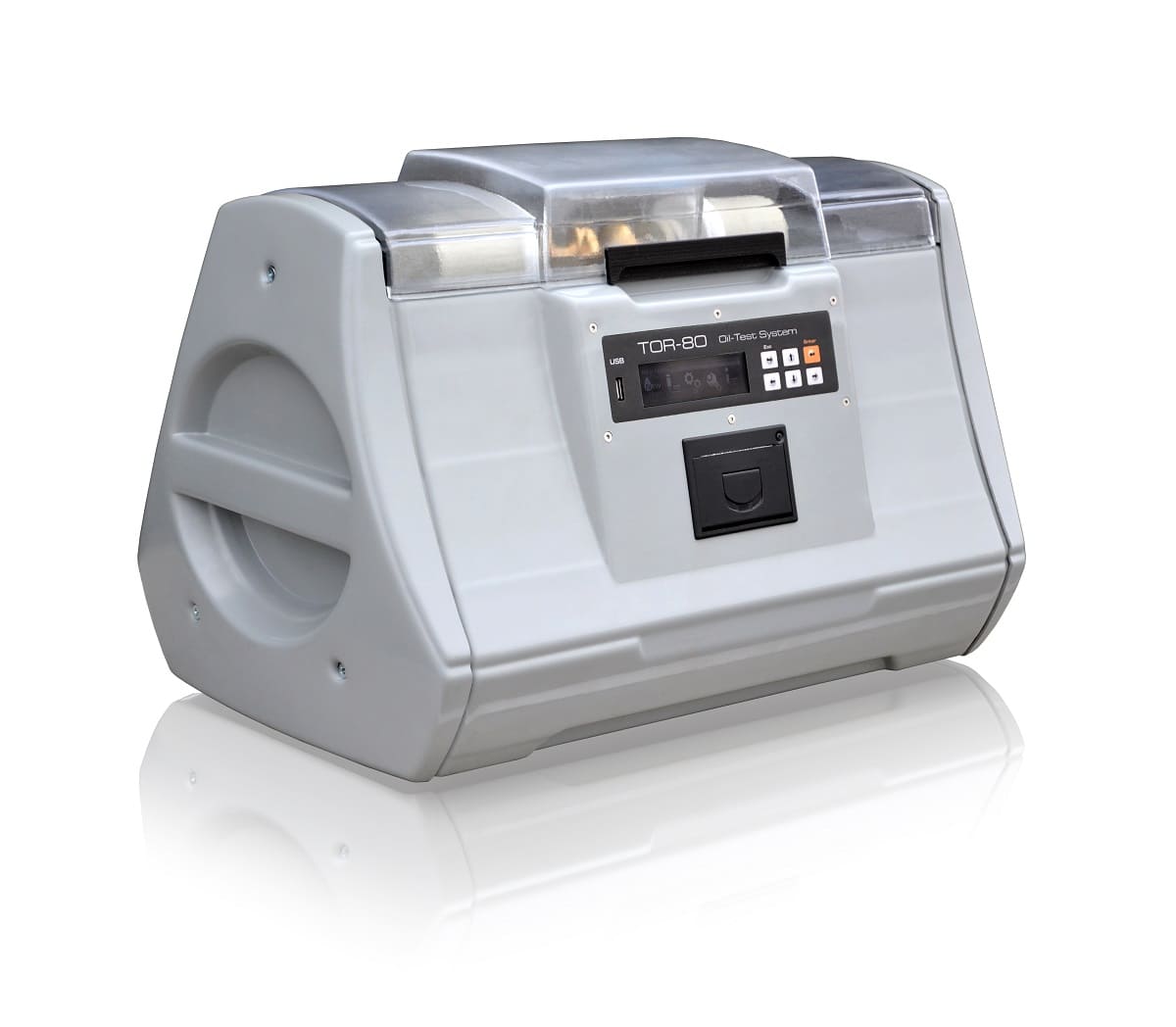

Urządzenie do pomiaru napięcia przebicia dielektryków ciekłych TOR-80
TOR-80 jest przeznaczony do pomiaru napięcia przebicia elektrycznego oleju transformatorowego i innych ciekłych dielektryków zgodnie z normami IEC 60156, ASTM D877, ASTM D1816, GOST 6581.
Jest to urządzenie w pełni automatyczne, zapewniające wykonanie badań zgodnie z procedurami określonymi w tych normach, jak również zgodnie z procedurami zdefiniowanymi przez użytkownika w odpowiedniej sekcji menu urządzenia.
Zasada działania

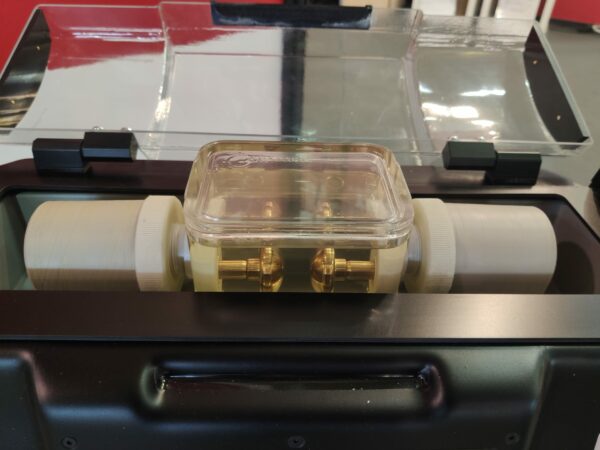

Rdzeniem urządzenia jest transformator wysokiego napięcia oraz moduły elektroniczne. Zasada działania urządzenia polega na stopniowym narastaniu napięcia na uzwojeniu wtórnym transformatora wysokiego napięcia od zera do wartości maksymalnej, lub do wartości, przy której nastąpi przebicie ciekłego dielektryka, wlanego do celi pomiarowej, zainstalowanej na stykach wysokonapięciowych transformatora.
Wzrost napięcia na uzwojeniu wtórnym transformatora następuje w wyniku stopniowego wzrostu napięcia na uzwojeniu pierwotnym, gdy podawane jest na nie napięcie sinusoidalne ze sterowanego falownika wartości zadanej, który jest jednym z modułów elektronicznych.
Cechy
- automatyczny i dokładny pomiar napięcia przebicia do 80 kV;
- natychmiastowe (4 µs) odłączenie napięcia probierczego w przypadku awarii;
- może pracować autonomicznie lub w sieci z przesyłaniem wyników do komputera, tworzeniem lokalnej bazy danych, generowaniem raportów, sporządzaniem wykresów i drukowaniem wyników;
- posiada oprogramowanie do realizacji procedur pomiarowych standardowych i użytkownika – urządzenie może być wykorzystywane do celów naukowych i badawczych;
- jest prosty i wygodny w obsłudze i konserwacji.
