Trenażer przenośników sortujących PLC
Trenażer przenośników sortujących PLC - obrazek 2

Trenażer przenośników sortujących PLC

Bedo
Kategorie:

Dodaj do zapytania

Opis

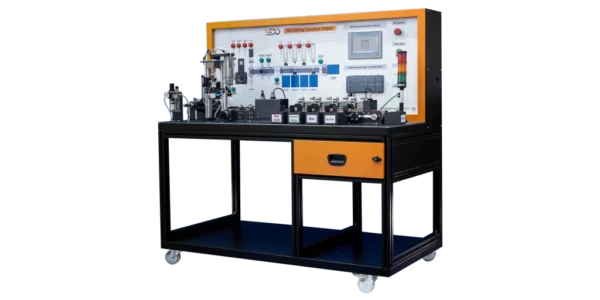

Stacja transportowa DC z przenośnikiem sortującym produkty została zaprojektowana w celu zademonstrowania metod sortowania produktów za pomocą PLC (programowalnego sterownika logicznego), który jest używany w rzeczywistych zakładach przemysłowych lub w trybie sterowania ręcznego. Oprócz korzystania z systemu PLC, jednostka szkoleniowa może być również sterowana ręcznie za pomocą interfejsu HMI na panelu szkoleniowym w ramach tego systemu szkoleniowego, uczestnicy szkolenia będą narażeni na aplikacje sortowania, kody programowania PLC. System szkoleniowy jest dostarczany z wstępnie ustawionym kodem programowania, który może być zmieniany przez użytkownika.

Dane techniczne

  • Komputer PLC
    • SIMATIC S7-1200, CPU 1214C
    • 1 x Interfejs Ethernet/ProfiNet
    • 14 x Wejścia cyfrowe, 24 VDC
    • 2 x Wejścia analogowe, 0…10 V
    • 10 x Wyjścia cyfrowe, 24 VDC
  • Enkoder
    • Napięcie: 5-24 VDC
    • Fala wyjściowa: podwójna
    • Faza wyjściowa: 3
  • Silnik DC
    • Napięcie: 24 VDC
    • Moc: 30 Watt
    • Przełożenie: 7,5
    • Prędkość: 3000 obr/min
  • Cylinder tłokowy
    • Podwójnego działania
    • Ø= 16 mm
    • Skok: 75 mm
  • Napęd półobrotowy
    • Podwójnego działania
    • Kąt obrotu :0-180 stopni
  • Zawór pneumatyczny
    • Napięcie: DC, 24 V
    • Zawór 5/2-drogowy
  • Indukcyjny czujnik zbliżeniowy
    • Typ przewodu i moc: 3-przewodowy 12-24VDC
    • Pobór prądu: Maks. 10 mA
    • Odległość wykrywania: 8 mm
    • Wyjście sterujące: PNP normalnie otwarte
  • Pojemnościowy czujnik zbliżeniowy
    • Typ przewodu i zasilanie: 3-przewodowy 12-24VDC
    • Pobór prądu: Maks. 15mA
    • Odległość wykrywania: 8mm
    • Wyjście sterujące: PNP Normalnie Otwarte
  • Fotoelektryczny czujnik wiązki
    • Napięcie zasilania: 6-36 VDC
    • Dystans wykrywania: 0-20 m
    • Typ przewodu: DC 3 Wire

Zakres dostawy

  • Trener przenośnika sortującego PLC (MPLC109)
  • Twarda kopia instrukcji obsługi

Wymagania eksploatacyjne

  • Laboratoryjny komputer PC

Opcje

Szczegóły techniczne

  • Trener jest podzielony na dwa systemy sterowania. Pierwszym z nich jest sterowanie systemem za pomocą programowalnego sterownika logicznego (PLC), podczas gdy drugą opcją jest ręczne sterowanie systemem za pomocą panelu HMI dla wszystkich siłowników w systemie.
  • Jednostka edukacyjna składa się z pionowego panelu, który zawiera panel operacyjny, panel sterowania PLC, panel HMI i schemat systemu sortowania.
  • Pozioma część jednostki edukacyjnej zawiera obszar procesu, który demonstruje rzeczywisty system sortowania.
  • Urządzenie jest dostarczane z jednostką serwisową do regulacji ciśnienia przed wejściem do trenażera. </System sortowania składa się z leja zasypowego, czujników zbliżeniowych, ramienia, cylindra obrotowego, przyssawki, silnika prądu stałego, przenośnika taśmowego, czujników fotoelektrycznych, tłoków i magazynów na posortowane i odrzucone części.
  • Lej zasypowy jest wyposażony w czujnik zbliżeniowy na dnie, który wykrywa obecność części testowych.
  • Lej zasypowy jest również wyposażony w tłok pneumatyczny, który przesuwa części testowe w zależności od sygnałów odbieranych z czujnika zbliżeniowego.
  • Ramię porusza się za pomocą przymocowanego do niego cylindra obrotowego. Pneumatyczna ssawka jest przymocowana do ramienia w celu transportu części z leja do przenośnika.
  • Przenośnik jest napędzany za pomocą silnika prądu stałego i enkodera, który służy do wysyłania informacji zwrotnej do silnika sygnałowego.
  • Dwa czujniki fotoelektryczne są dostarczane w celu określenia szerokości części, dając sygnały do sterownika PLC w celu wykonania wymaganego procesu sortowania. Czujnik zbliżeniowy służy również do określenia, czy część jest metalowa, czy nie.
  • Cztery tłoki są używane do popychania każdej posortowanej części do wygodnego pudełka do przechowywania.
  • Cztery pudełka do przechowywania są używane do sortowania części testowych, a także pudełko do przechowywania odrzuconych części testowych.
  • Urządzenie jest dostarczane z czujnikiem zbliżeniowym zamontowanym na końcu przenośnika w celu zliczania liczby odrzuconych części testowych.
  • System jest dostarczany z interfejsem HMI, który jest używany jako urządzenie monitorujące w trybie automatycznym i jako panel operacyjny w trybie ręcznym.
  • Schemat jest dostarczany z diodami LED dla wszystkich czujników i siłowników zawartych w jednostce edukacyjnej w celu wskazania ich statusu.
  • Urządzenie zawiera lampkę alarmową wskazującą, czy trenażer działa oraz funkcję dźwiękową do ostrzegania o nieprawidłowym działaniu systemu.
  • Trener można łatwo przełączyć z trybu PLC na tryb ręczny z panelu operacyjnego.
  • Urządzenie jest dostarczane z wyłącznikiem awaryjnym, a także włącznikiem / wyłącznikiem trenażera

Eksperymenty

  • Przenośnik taśmowy (prędkość i sterowanie za pomocą motoreduktora prądu stałego)
  • Liczenie, pomiar szerokości i określanie materiału części
  • Tworzenie programu, który będzie automatycznie sortował części według ich szerokości i rodzaju materiału
  • Wykonywanie kontrolowanych ruchów w jednej osi (do przodu, do przodu, do tyłu, kontrola pozycji i prędkości z możliwością wykrywania poślizgu i blokady)
  • Postępowanie z powiązanymi czujnikami i siłownikami
  • Podstawy systemów napędzanych pneumatycznie
  • Zdarzenia czasowe
  • Kontrolery przemysłowe
