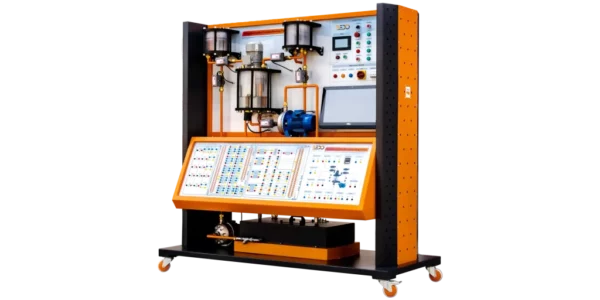

Trener rozwiązywania problemów PLC

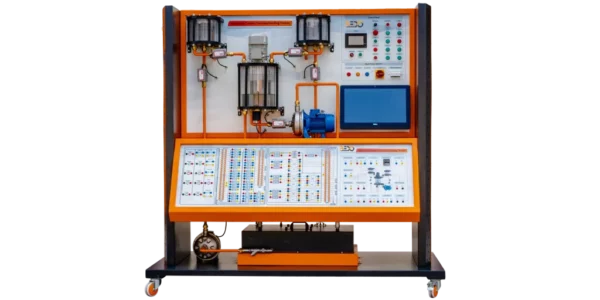

Trener rozwiązywania problemów PLC - obrazek 2

Trener rozwiązywania problemów PLC

Bedo
Kategorie:

Dodaj do zapytania

Opis

PLC Troubleshooting Trainer zapoznaje uczestników szkolenia z dwoma głównymi tematami w branży przemysłowej. Pierwszym z nich jest kontrola nad procesami, które mogą występować w typowym zakładzie przemysłowym, podczas gdy drugim tematem jest sposób rozwiązywania problemów z tym systemem sterowania. Za pośrednictwem tego trenera uczestnicy szkolenia zapoznają się również z procesem mieszania i sposobem jego kontrolowania w sposób przemysłowy poprzez kontrolę temperatury i poziomu. Uczestnicy szkolenia będą mogli wykrywać usterki w systemie, konserwować i wykonywać różne procesy rozwiązywania problemów.

Dane techniczne

  • Pompy
    • Przepływ: 20 ~ 110 l/min.
    • Maksymalna wysokość podnoszenia: 30 m.
    • Zasilanie: 3 fazy, 230 V (przyłącze ∆), 400 V (przyłącze Y).
  • Silnik
    • Zasilanie: 3 fazy
    • Moc: ½ HP.
    • Prędkość: 1350 obr/min.
  • Zawory elektromagnetyczne
    • Złącza: ¾ cala.
  • Grzałka
    • Moc: 3 KW.
    • Zasilanie: 3 fazy
    • Zbiornik procesowy: 30 * Φ 25 cm
  • Styczniki mocy
    • Moc: 4 Kw
  • Styczniki mocy
    • Moc: 11 Kw
  • Przeciążenie termiczne
    • Prąd: 1. 8 ~ 2,5 A
  • Przekaźniki
    • 4 bieguny
  • Timery
    • Zasilanie DC: 24 ~ 240 VDC
    • Timing: 0. 5 s ~ 10 godzin
  • PLC
    • S7-1200, CPU 1214C
    • 14 wejść cyfrowych
    • 10 wyjść cyfrowych
    • 2 wyjścia analogowe

Zakres dostawy

  • PLC Troubleshooting Trainer (MPLC106)
  • Hard copy user manual

Opcje

Szczegóły techniczne

  • Trener demonstruje proces mieszania w cyklu zamkniętym, dzięki czemu uczestnicy szkolenia mogą śledzić konsekwencje procesu, jednocześnie stosując kontrolę jego komponentów za pomocą przemysłowych komponentów sterujących.
  • Cykl zamknięty składa się ze zbiornika zasilającego, pompy zasilającej, dwóch zbiorników substancji A i B, zbiornika procesowego, mieszadła, grzałki, pompy procesowej i zaworów elektromagnetycznych.
  • Proces rozpoczyna się, gdy pompa zasilająca kieruje substancję ze zbiornika zasilającego do zbiornika A i zbiornika B w określonych ilościach. Oba zbiorniki dostarczają do zbiornika procesowego substancje w określonych ilościach, które są mieszane przez mieszadło przez określony czas, a następnie podgrzewane do określonej temperatury przez grzałkę.
  • Każdy ze zbiorników substancji ma elektrodę wykrywającą poziom i zawór elektromagnetyczny. Gdy poziom elektrody wykryje niski poziom substancji, wysyła sygnał do sterownika PLC, który wysyła sygnał do zaworu elektromagnetycznego, aby uruchomić pompę zasilającą w celu doprowadzenia substancji do zbiornika substancji.
  • Zawór elektromagnetyczny wlotu znajduje się tuż za każdym zbiornikiem substancji, aby automatycznie zasilać zbiornik mieszanki określoną ilością każdej substancji zgodnie z czasem podanym w kodzie PLC.
  • Pompa procesowa jest również wyposażona w zawór elektromagnetyczny, który odbiera sygnał ze sterownika PLC, aby uruchomić pompę w celu doprowadzenia mieszanki ze zbiornika procesowego do zbiornika zasilającego.
  • Zawór elektromagnetyczny spustowy znajduje się na dnie zbiornika procesowego, aby opróżnić zbiornik procesowy do zbiornika zasilającego po zakończeniu eksperymentu lub w przypadku wystąpienia usterki podczas pracy.
  • Zbiornik procesowy ma cztery poziomy elektrod, pierwszy to dno zbiornika, drugi to maksymalny dopuszczalny poziom substancji A, trzeci to maksymalny dopuszczalny poziom substancji B, a czwarty to wskaźnik przepełnienia.
  • System jest dostarczany z systemem PLC S7-1200 do uruchamiania i rozwiązywania problemów z procesem mieszania.
  • Dostarczany jest panel operacyjny, który zawiera przełącznik ON/OFF trenera, wyłącznik automatyczny, wyłącznik awaryjny i przełącznik wyboru do wyboru trybu lokalnego do ręcznego sterowania procesem lub trybu zdalnego do sterowania automatycznego.
  • Panel operacyjny posiada również diody LED informujące o rozpoczęciu procesu, alarmie, gotowości do rozpoczęcia procesu, uruchomieniu cyklu, pracy grzałki, pracy elektrozaworu spustowego, pracy elektrozaworów wlotowych, pracy mieszadła i pracy pompy procesowej.
  • Panel operacyjny jest wyposażony w przyciski do resetowania alarmu, uruchamiania procesu i otwierania elektrozaworu spustowego.
  • Trenażer jest również dostarczany z panelem testowym, który zawiera schemat procesu z zaciskami testowymi każdego komponentu procesu.
  • Dolny panel trenażera zawiera sekcję zacisków pomiarowych obwodów zasilania, sekcję zacisków pomiarowych obwodów sterowania oraz sekcję zacisków testowych diod sygnalizacyjnych LED.
  • Ekran komputera laboratoryjnego jest zamontowany do systemu szkoleniowego w celu uruchomienia oprogramowania i aktywacji błędów.
  • Oprogramowanie ma dwa tryby, tryb normalny do symulacji działania procesu i tryb testowy do aktywacji błędów.
  • Tryb testowy ma cztery poziomy usterek, poziom podstawowy (8 usterek), poziom średniozaawansowany (5 usterek), poziom zaawansowany (2 usterki) i poziom dodatkowy (4 usterki).
  • Dzięki trenerowi BEDO studenci zapoznają się z podstawowymi zasadami sterowania procesem, a także z zakłóceniami elektrycznymi.
