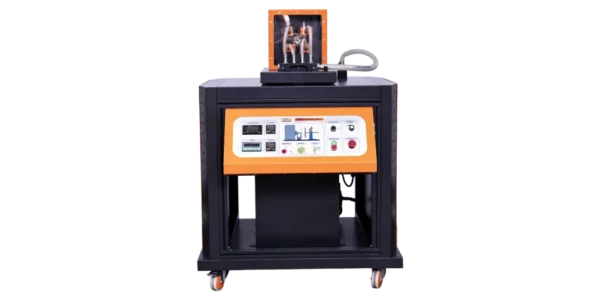

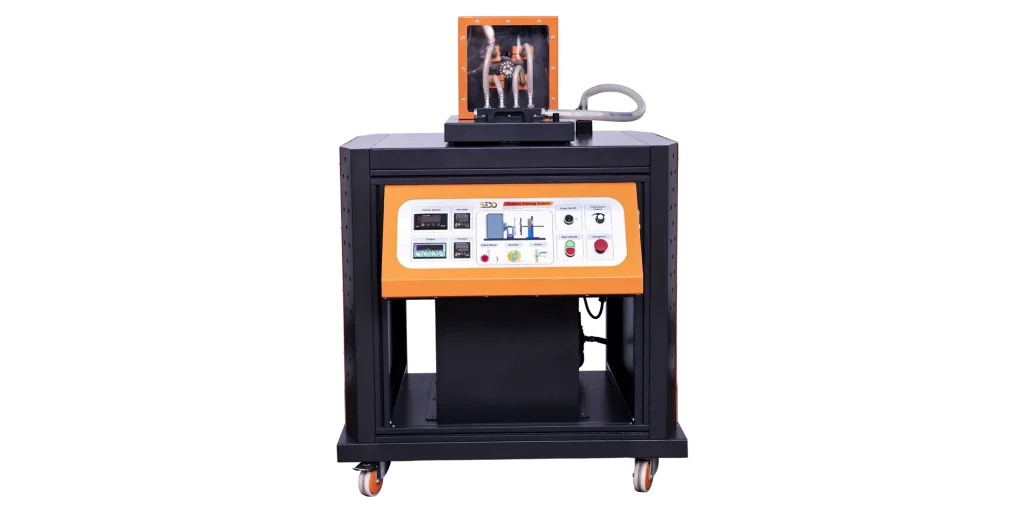

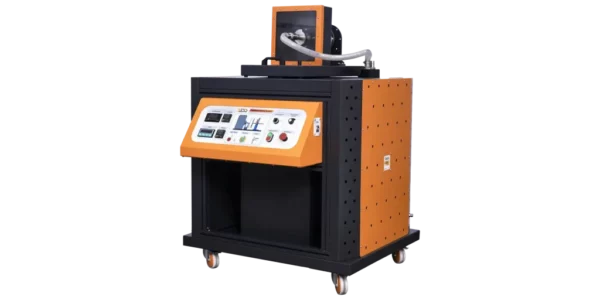

Turbiny Jednostka główna
Turbiny Jednostka główna - obrazek 2
Turbiny Jednostka główna - obrazek 3
Turbiny Jednostka główna - obrazek 4

Turbiny Jednostka główna

Bedo
Kategorie:

Dodaj do zapytania

Opis

Jednostka edukacyjna (FR-001) została zaprojektowana jako jednostka zasilająca do badania różnych turbin stosowanych w mechanice płynów, takich jak turbina reakcyjna, turbina Peltona i turbina akcyjna. Jednostka posiada zbiornik ze stali nierdzewnej i pompę zatapialną, której prędkość jest zmienna.

Dane techniczne

  • Pompa:
    • Maks. gł: 11 m
    • Maks. natężenie przepływu: 200 l/m
  • Czujniki:
    • Czujnik ciśnienia: 0 do 6 bar
    • Cela obciążeniowa: 10 kg
  • Zakres pomiarowy:
    • ciśnienie: 0 do 6 bar
    • moment obrotowy: 0 do 5 Nm
    • Przepływ : 0.2 do 100 L/M

Zakres dostawy

  • Jednostka główna turbiny (FR – 001)
  • Twarda kopia instrukcji obsługi
  • Oprogramowanie BEDO

Opcje

Szczegóły techniczne

  • System eksperymentalny składa się z jednostki bazowej zaprojektowanej tak, aby pomieścić trzy typy turbin i umożliwia badanie wydajności różnych typów turbin.
  • Jednostka bazowa składa się ze zbiornika zasilającego z pompą zanurzoną, która zasila turbiny pod określonym natężeniem przepływu i ciśnieniem.
  • System jest dostarczany z czujnikiem ciśnienia na wlocie modułu turbiny (wyjście pompy odśrodkowej).
  • Jednostka jest również dostarczana z czujnikiem natężenia przepływu do pomiaru natężenia przepływu wody w zbiorniku.
  • System szkoleniowy zawiera czujnik zbliżeniowy do pomiaru prędkości pompy oprócz czujnika ogniwa obciążnikowego do pomiaru momentu obrotowego pompy głębinowej.
  • Jednostka sterująca składa się z dwóch głównych części, wyświetlaczy momentu obrotowego, ciśnienia, przepływu i pomiarów prędkości pompy.
  • Druga część to funkcje kontrolne turbin.
  • Funkcje kontrolne w jednostce sterującej służą do kontrolowania prędkości, działania pompy głębinowej i działania całego systemu.
  • Jednostka sterująca jest również wyposażona w wyłącznik awaryjny do celów bezpieczeństwa.
  • Jednostka może określić typ turbiny zamontowanej na niej za pomocą oprogramowania.

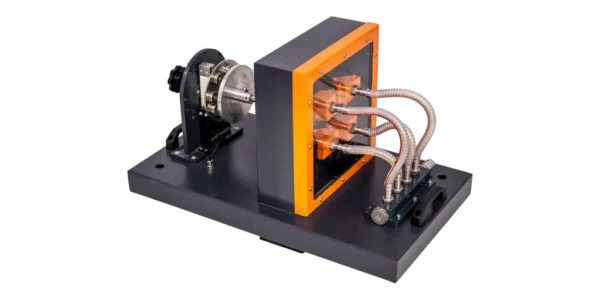

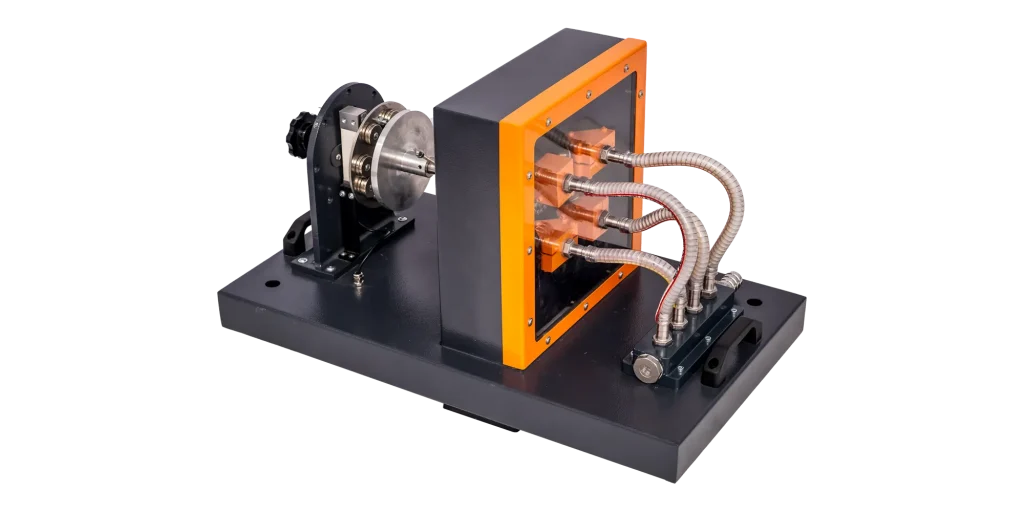

  • Moduły turbinowe obejmują turbinę peltonową, turbinę reakcyjną i turbinę akcji (impulsową).
  • Konstrukcja modułu turbiny jest umieszczona w przezroczystym zbiorniku, aby umożliwić uczestnikom szkolenia obserwację wewnętrznego mechanizmu roboczego turbiny i przepływu wody przez dysze do turbiny.
  • Moduły eksperymentalne można łatwo i bezpiecznie umieścić na powierzchni jednostki głównej przy minimalnej liczbie połączeń.
  • Zintegrowane oprogramowanie zapewnia następujące funkcje:
    • Wyświetlanie prędkości, momentu obrotowego i natężenia przepływu pompy oraz ciśnienia wlotowego turbiny, prędkości i natężenia przepływu.
    • Zapisywanie poprzednich odczytów i obliczanie innych parametrów przy użyciu tych zapisów, a następnie wyświetlanie ich na ekranie.
    • Używanie zarówno zarejestrowanych, jak i obliczonych pomiarów do wykreślania wykresów w celu wyświetlania wzajemnych relacji tych parametrów.

Eksperymenty

  • Podstawowe eksperymenty na pompie.
  • Użycie turbiny reakcyjnej, turbiny Peltona i turbiny akcyjnej
    • Wyznaczanie typowych krzywych turbiny
    • Krzywe wydajności przy różnych prędkościach turbiny
    • Wyznaczanie sprawności

Wymagane do pracy

  • Laboratoryjny komputer PC
