Opis

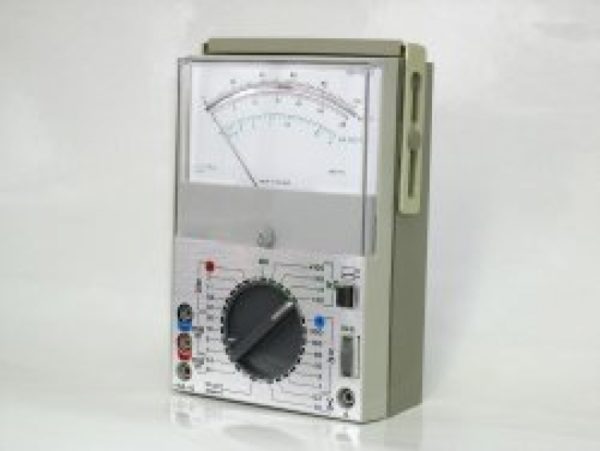

Uniwersalny miernik typu UM-122B
Miernik wycofany z produkcji, poniżej zamiennik:
Uniwersalny miernik typu UM-112B jest przeznaczony do pomiarów wielkości elektrycznych, takich jak:
- prądów stałych,
- prądów przemiennych,
- napięć stałych,
- napięć przemiennych,
- rezystancji.
Przyrząd ten stanowi niezbędne wyposażenie laboratoriów przemysłowych i naukowych, pracowni dydaktycznych, warsztatów i zakładów elektroinstalacyjnych. Jest nieodzownym miernikiem elektrycznym dla każdego, kto zajmuje się zawodowo lub amatorsko układami i urządzeniami elektrycznymi.
Podstawowe informacje:
- 43 zakresy pomiarowe wybierane centralnym przełącznikiem.
- Możliwość dokonywania pomiarów prądów i napięć stałych o biegunowości przeciwnej, niż to oznaczono przy gniazdach wtykowych przyrządu bez potrzeby przełączania przewodów pomiarowych dzięki klawiszowemu przełącznikowi biegunowości.
- Specjalnie skonstruowany organ ruchomy, zawieszony na taśmach z naciągiem, zapewnia odporność przyrządu na niepożądane zewnętrzne drgania, wstrząsy czy wibracje.
- Miernik UM-112B jest zabezpieczony przed nieumyślnymi przeciążeniami, wynikającymi z nieuwagi użytkownika.
- Ustrój pomiarowy zabezpieczony jest układem diodowym.
- Prądowe układy pomiarowe zabezpieczone są bezpiecznikami topikowymi.
- Wspólna podziałka dla wszystkich zakresów dla prądu stałego i przemiennego bardzo ułatwia odczyt wyniku pomiaru.
- Zastosowanie przekładnika prądowego pozwala na pomiar prądów przemiennych w szerokim zakresie przy małym poborze mocy.
- Możliwość dokładnego odczytu, bez błędu paralaksy, dzięki zwężonej przy końcu wskazówce i lusterku umieszczonym pod tarczą podziałkową w łukowatym wycięciu.
- Korektor do nastawiania wskazówki na zero umożliwia dokonanie regulacji.
- Przyrząd ma specjalny uchwyt służący do jego przenoszenia, jak również do wygodnego ustawiania miernika, podczas wykonywania pomiarów.
- Bateria i bezpieczniki topikowe znajdują się w łatwo dostępnej komorze, dzięki czemu można dokonać ich wymiany bez potrzeby rozkręcania miernika.
- Duża niezawodność w działaniu.
- Estetyczny wygląd.
Dane techniczne:
Pomiar prądów stałych i przemiennych:
| Rodzaj prądu | Klasa | Ilość zakresów | Znamionowe wartości zakresów pomiarowych |
Spadki napięcia ok. |
| Stały | 1 | 12 | 50-100-300 µA 1-3-10 mA 30-100-300 mA 1-3-10 A |
30-60-80 mV 90 mV 90 mV 90 mV |
| Przemienny | 2,5 | 9 | 1-3-10 mA 30-100-300 mA 1-3-10 A |
600-500-400 mV 100-100-50 mV 50-50-150 mV |
Zakres częstotliwości podczas pomiarów prądów przemiennych 20…45…65…20 000 Hz.
Pomiar napięć stałych
| Klasa | Ilość zakresów | Znamionowe wartości zakresów pomiarowych |
Rezystancja wewnętrzna |
| 1 | 10 | 30-100-300 mV 1-3-10 V 30-100-300 V |
20 kΩ/V |
| 1000 V | 1 MΩ |
Pomiar napięć przemiennych
| Klasa | Ilość zakresów | Znamionowe wartości zakresów pomiarowych |
Rezystancja wewnętrzna |
Zakres częstotliwości |
| 2,5 | 7 | 1V | 100 Ω | 20..45..65..10000 Hz |
| 3V | 1000 Ω | 20..45..65..20000 Hz | ||
| 10V 30V 100-300 V |
1 kΩ/V | |||
| 1 000 V | 20..45..65..2000 Hz |
Pomiar rezystancji:
| Zakres wskazań | Zakres pomiarowy | Wartości rezystancji dla środka podziałki |
Napięcie zasilania |
| 0…2 kΩ 0…20 kΩ 0…200 kΩ 0…2 MΩ 0…20 MΩ |
0,01 kΩ…0,4 kΩ 0,1 kΩ…4 kΩ 1 kΩ…40 kΩ 10 kΩ…400 kΩ 0,1 MΩ…4 MΩ |
75 Ω 750 Ω 7,5 kΩ 75 kΩ 750 kΩ |
1,5 V 1,5 V 1,5 V 10,5 V 100,5 V |
|
z baterii AA R-6 1,5 V i 6F22 9V; |
| Zakres 0…20 MΩ wymaga dodatkowego zewnętrznego źródła napięcia stałego 90 V; | |
|
|
| – w zakresie pomiarowym: | 10% wartości wskazanej; |
| – poza zakresem pomiarowym: | 1,5% długości podziałki; |
|
100 mm; |
|
75 mm; |
|
3 kV; |
|
186x134x67 mm; |
|
ok. 900 g; |
|
13…23…33 °C; |
|
25…40…75…85%; |
|
poziome; |
Wyposażenie standardowe:
- Miernik UM-112B;
- Komplet przewodów;
- Karta gwarancyjna;
- Instrukcja obsługi.
