Opis

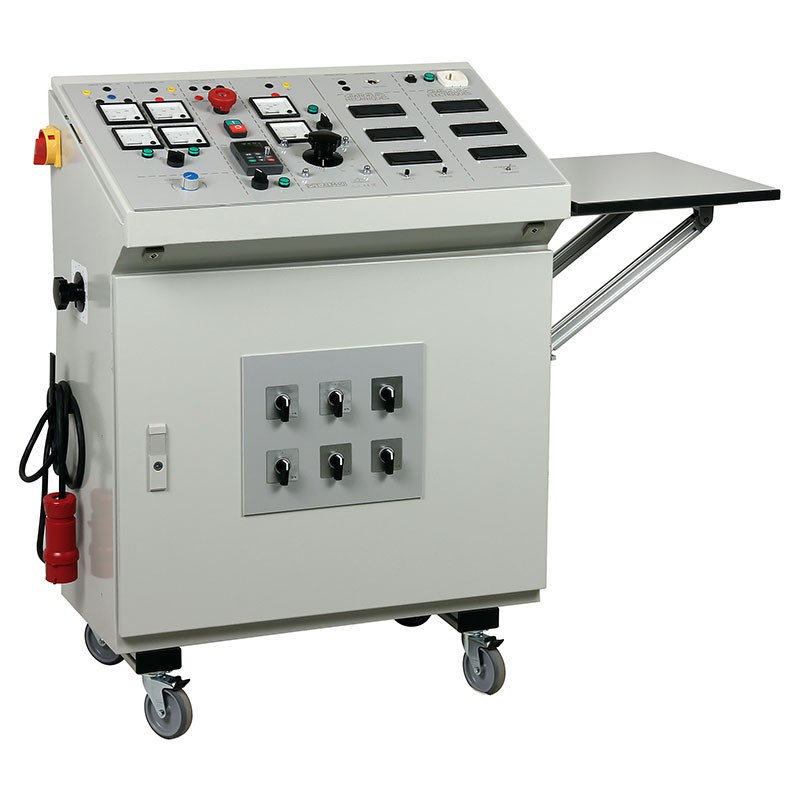

Stanowisko mobilne PST-ALM40 + obciążenie PST-RH40

parametry główne zasilania:
– wyjście regulowane 0-250V /16A + woltomierz oraz amperomierz
– wyjście 3 fazowe 0-430V /6A + woltomierz oraz amperomierz
– wyjście dodatkowe 0-250V /2,5A + woltomierz oraz amperomierz

parametry regulatora prędkości:
– moc silnika 4000W
– wyjście zasilania silnika 400V 3 fazy
-ciągły prąd wyjściowy 8,5A

obciążenie rezystancyjne
• Obciążenie jest bezpośrednio połączone z  przełącznikami. Obciążenia wykorzystują ultraszybkie wyłączniki, zdolne do odcięcia prądu stałego z efektem samoczynnym, na przykład prąd dostarczany przez dynamo o mocy 3 kW.
• Elementy oporowe wykonane są z drutu manganowego nawiniętego na rurki ceramiczne powlekane, aby zapobiec starzeniu się na skutek utleniania.
• 6 przełączników znajduje się z przodu stanowiska (5-10-15-20-25-25%)
• Umieszczone są zworki wyboru trybu i zaciski zabezpieczające Ø4mm na tyłach stanowiska.
• Tryb DC i jednofazowe 240 V / trójfazowy trójkąt 240 V / trójfazowy gwiazda 400 V.
• 5% skok

Stanowiska na kółkach, wyposażone w konsolę sterującą umieszczona na wysokości umożliwiającej pracę stojąca. Stanowisko zasilane jest z sieci trójfazowej 400VAC z przewodem neutralnym i masą.
Lewa część konsoli przeznaczona jest do zasilania silników.
Prawa część umożliwia pomiary mechaniczne i elektryczne silników.
Połączenie komputerowe do przesyłania danych odbywa się poprzez interfejs USB umieszczony na górze konsoli.

CHARAKTERYSTYKA OGÓLNA
Przycisk bezpieczeństwa zamykany kluczykiem – Zatrzymanie awaryjne
Włącznik umożliwiający ogólne włączanie/wyłączanie panelu przedniego
Trójfazowy przewód sieciowy ze złączem przemysłowym
Wyjścia wyprowadzone na panel przedni w postaci bezpiecznych zacisków Ø 4mm
Wyjścia są zabezpieczone przed przeciążeniami i zwarciami
Składana podstawka na komputer o wymiarach 400 x 500 mm po prawej stronie stacji
Gniazdo AC dostępne na przykład do zasilania komputera PC
Bezobsługowa sygnalizacja świetlna na panelu przednim
Wymiar 500 x 800 x 980 mm

Funkcje zasilacza:
• Wyjścia DC są galwanicznie odizolowane od siebie, a także od sieci za pomocą transformatorów izolacyjnych NF EN 61558
• Moc ciągła jest wytwarzana przez mostek Graëtza (tętnienie 4%)
• Pomocniczy prąd stały to prostownik pełnofalowy, którego tętnienia zmieniają się wraz z obciążeniem

Funkcje falownika:
• Regulacja prędkości za pomocą potencjometru
• Przycisk Start/Stop
• Parametryzacja za pomocą konsoli sterowania (wybór obrotów, rampy przyspieszenia, resetu błędów …)
• Ustawianie częstotliwości 0-400Hz

Sterowanie hamulcem:
• Sterowanie hamulcami za pomocą potencjometru

Funkcje pomiaru wielkości mechanicznych
• Wyświetlanie momentu mechanicznego w Nm
• Wyświetlanie prędkości obrotowej w obr./min
• Wyświetla moc mechaniczną w watach
• Regulacja prędkości za pomocą przycisku (wskaźniki 2V/10V/20V/60V dla 1000 obr./min)
• Regulacja momentu obrotowego za pomocą przycisku (wskaźniki 20/50/100N.m)

Funkcje pomiaru zrównoważonych wielkości elektrycznych
• Wartości wyświetlane w TRMS
• Wyświetlanie napięcia w V
• Wyświetlanie prądu w A
• Wyświetlanie mocy w W
• Umożliwia ciągłe i zmienne pomiary do 50Hz
• Maksymalne napięcie 400V w trybie jednofazowym i 700V w trójfazowym
• Prąd maks. 20A
• Wybór jednofazowy lub trójfazowy za pomocą przełącznika na panelu przednim.

Funkcje akwizycji danych
• Pobiera pomiary sygnałów elektrycznych i mechanicznych
• Połączenie z komputerem za pomocą interfejsu USB (w zestawie)
• Umożliwia wizualizację w czasie rzeczywistym lub odroczonych krzywych pomiaru
• Możliwość eksportu krzywych w arkuszu kalkulacyjnym w celu wykonania obliczeń, takich jak poślizg, wydajność, cosphi, ….
• Oprogramowanie zawarte tylko w języku angielskim
• Możliwość wykonywania krzywych w X / Y
