Opis
Celem tego szkolenia jest badanie powstawania wirów swobodnych i wymuszonych.

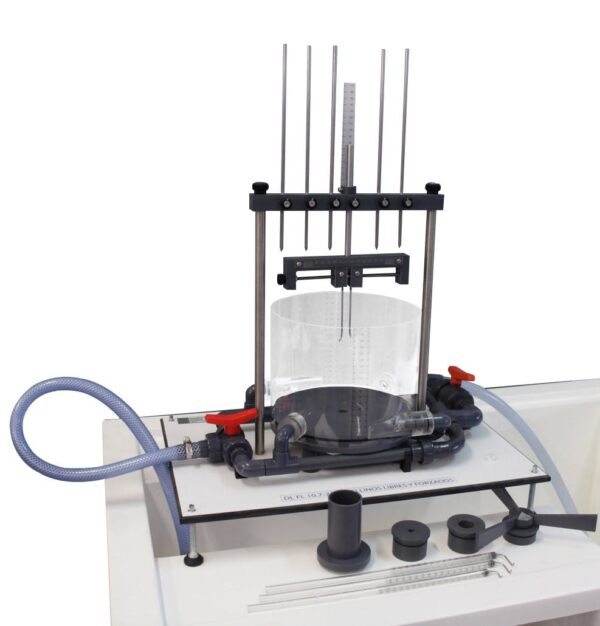

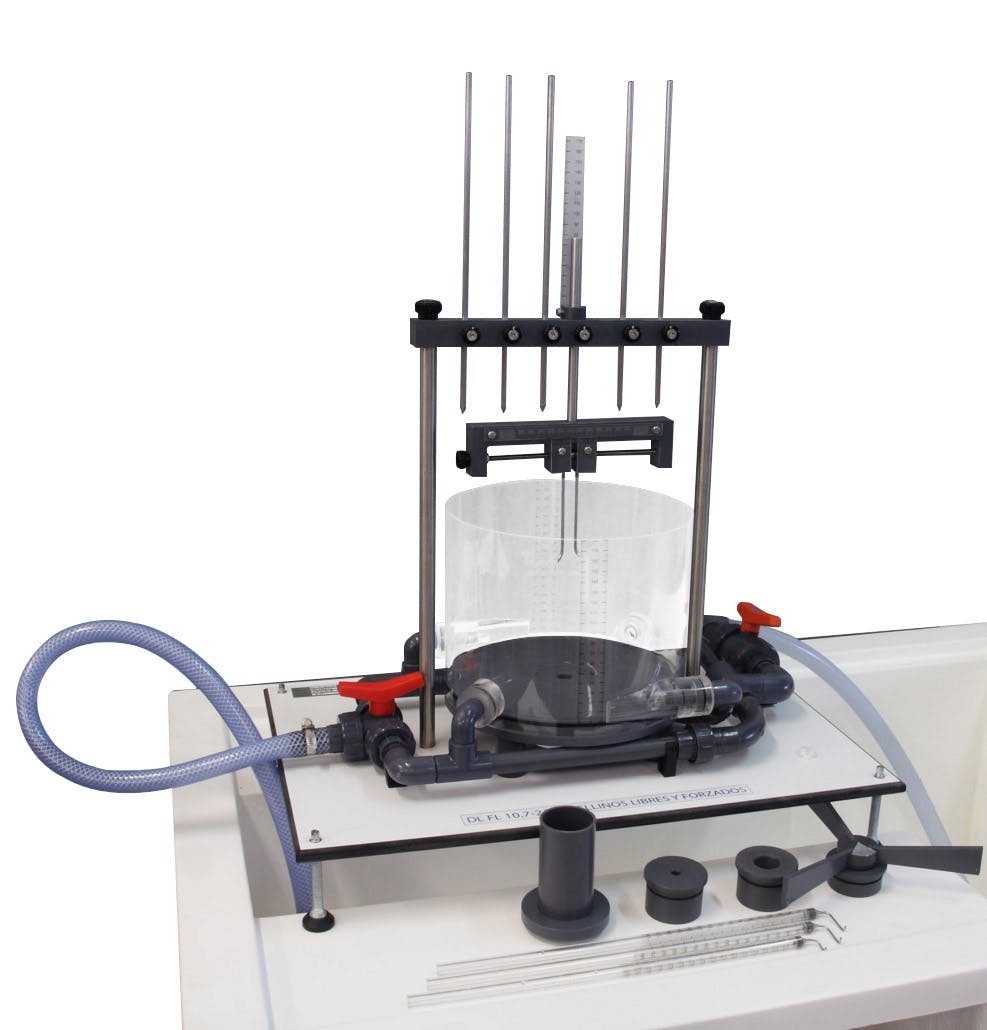

Wir wymuszony jest nazywany wtedy, gdy obracający się płyn porusza się jako bryła względem osi. Z definicji w tego rodzaju wirze każda cząstka ma taką samą prędkość kątową. Możliwe jest wytworzenie wymuszonego wiru za pomocą wlotu wody przez dysze, które przy pewnym nachyleniu rozpoczynają ruch przypominający ruch śmigła. Śmigło to obraca płyn, tworząc krzywą paraboliczną. Po wygenerowaniu wiru można go przedstawić za pomocą prętów pomiarowych. Umożliwiają one pomiar wysokości krzywej parabolicznej w każdym punkcie w stałej odległości promieniowej.
Swobodny wir jest jednym z podstawowych rodzajów przepływu obrotowego. Ruch ten można odróżnić od wiru wymuszonego, ponieważ każda cząstka porusza się po torze kołowym z różną prędkością. Zmienność ta jest odwrotnie proporcjonalna do odległości od środka obrotu. Para dysz będzie odpowiedzialna za wprowadzanie płynu do zbiornika. Ich nachylenie umożliwia swobodne tworzenie się wirów. Za pomocą różnych dysz wylotowych można zmierzyć wpływ średnicy dyszy na charakterystykę wiru, a także rurki Pitota o różnych długościach, aby dokonać odczytów ciśnienia na różnych głębokościach.
Ponadto kaliber może dokonywać odczytów średnicy wiru w zależności od jego głębokości, w związku z czym możliwe jest graficzne przedstawienie wyniku. Aby dokonać odpowiedniej obserwacji wiru w każdym eksperymencie, kontrolę przepływu można ustawić za pomocą zaworu spustowego na stole hydraulicznym, jako wlotu i zaworu kulowego jako wylotu.
