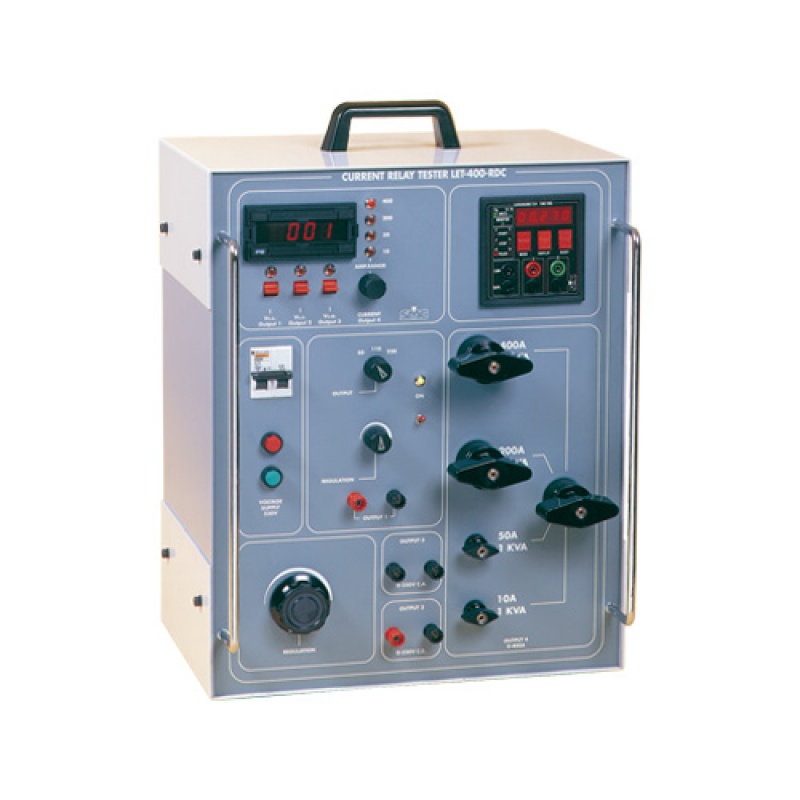

Wymuszalnik prądowy AC z pomocniczym źródłem DC - SMC LET-400-RDC

Opis

Zestaw do testowania prądu przemiennego do 2,5 kA z pomocniczym źródłem prądu stałego

LET-400-RDC został zaprojektowany do wykonywania większości podstawowych testów, które są niezbędne podczas uruchamiania podstacji. Pozwala on na wykonanie z wystarczającą mocą wszystkich pierwotnych zastrzyków prądu w celu przetestowania prawidłowego działania i okablowania wszystkich elementów, które składają się na sekcję zabezpieczeń i pomiarów w podstacji.

System regulacji opiera się na bezstopniowym autotransformatorze (Variac), który zasila transformator mocy, który dostarcza wysokie prądy wyjściowe i izoluje główne zasilanie od obciążenia. Wbudowany amperomierz i timer dostarcza informacji o wartości prądu i czasie działania testowanego przekaźnika lub wyłącznika.

CHARAKTERYSTYKA

Prąd stały do 400A 1KVA w 4 zakresach.
Wbudowany cyfrowy amperomierz o dokładności 0,5%.
Wbudowany cyfrowy zegar o rozdzielczości 1 ms.
Zabezpieczenie termiczne i przeciwzwarciowe.
Zmienne napięcie AC i DC do 220V.
Zmienne zasilanie pomocnicze DC do 220V.

ZASTOSOWANIA

Test krzywej I/T w teście przekaźników prądu pierwotnego.
Testy wtrysku pierwotnego.
Test przekładników pomiarowych i zabezpieczających.
Ogólnie rzecz biorąc, testy wtrysku pierwotnego obejmują całą pętlę, taką jak kable przekładnika prądowego, przekaźniki ochronne i wyłączniki.

Prąd nominalny jest wskazany w nazwie każdego modelu. Jednak wyższe prądy mogą być osiągane przez ograniczony czas, o ile podłączone obciążenie (w tym przewody testowe) mieści się w zakresie mocy wyjściowej urządzenia.

Produkt	Moc	Zakresy	Stałe	Maksymalny prąd wyjściowy					Timer	Amperomierz	Regulacja silnikowa	Pomocniczy DC
Produkt	Moc	Zakresy	Stałe	60m	15 m	3 m	1 m	1 s	Timer	Amperomierz	Regulacja silnikowa	Pomocniczy DC
LET-400	1 KVA	10 A, 50 A, 200 A, 400 A	400 A	600 A	800 A	1,1 KA	1,4 KA	2,5 KA	–	–	–	–
LET-400-RD	1 KVA	10 A, 50 A, 200 A, 400 A	400 A	600 A	800 A	1,1 KA	1,4 KA	2,5 KA	tak	tak	–	–
LET-400-RDC	1 KVA	10 A, 50 A, 200 A, 400 A	400 A	600 A	800 A	1,1 KA	1,4 KA	2,5 KA	tak	tak	–	tak
LET-1000-RD	2 KVA	250 A, 500 A, 1000 A	1 KA	1,5 KA	2,25 KA	2,75 KA	3,5 KA	6,25 KA	tak	tak	–	–
LET-2000-RD	4 KVA	250 A, 500 A, 1000 A, 2000 A	2 KA	2,4 KA	3,6 KA	4,8 KA	6 KA	10,8 KA	tak	tak	–	–
LET-2000-RDM	4 KVA	250 A, 1000 A, 2000 A	2 KA	2,4 KA	3,6 KA	4,8 KA	6 KA	10,8 KA	tak	tak	tak	–
LET-2010-RD	6 KVA	500 A, 1000 A, 2000 A	2 KA	2,5 KA	4 KA	5,5 KA	7 KA	13 KA	tak	tak	–	–
LET-4000-RD	8 KVA	500 A, 1000 A, 2000 A, 4000 A	4 KA	4,8 KA	7,2 KA	9,6 KA	12 KA	21,6 KA	tak	tak	–	–
LET-4000-RDM	8 KVA	500 A, 1000 A, 2000 A, 4000 A	4 KA	4,8 KA	7,2 KA	9,6 KA	12 KA	21,6 KA	tak	tak	tak	–
LET-4000-R	8 KVA	4000 A	4 KA DC	–	–	–	5 KA DC	–	tak	tak	–	–
