Zasilacz AC/DC do zespołu stołowego AXG-20 (2000VA)

Zasilacz ten stanowi rozbudowę istniejącego stanowiska w pracowni lub samodzielne stanowisko zasilające. Zasilacz można dostawić do istniejącego stołu i stworzyć nowe stanowisko dydaktyczne.

Obwody zasilaczy indywidualnie zabezpieczone przed przeciążeniem i zwarciem, zaciski przyłączeniowe „laboratoryjne” dostępne na panelu zasilacza.

Moc 2000VA

• Zasilacz DC 0-270V (izolowany od źródła) regulowany zasilacz DC: 0-270VDC/8A izolowane od sieci poprzez transformator separacyjny zasilacz zabezpieczony przed przeciążeniem i zwarciem. Napięcie DC uzyskane poprzez zastosowanie mostka Gretza, odczyt wartość z mierników analogowych prądu i napięcia;
• Regulowany autotransformator 3 fazowy, 0-430V/5A zabezpieczony przed przeciążeniem i zwarciem, wyjście zabezpieczone wyłącznikiem termiczno-magnetycznym.
• Zasilacz pomocniczy regulowany 0-250VDC/2.5A izolowane od sieci poprzez transformator separacyjny, zabezpieczony przed przeciążeniem i zwarciem odczyt wartość z mierników analogowych prądu i napięcia; lampka sygnalizująca obecność napięcia. Przycisk kontrolny ON/OFF
• Regulowany autotransformator 1 fazowy 0-250VAC / 2.5A zabezpieczony przed przeciążeniem i zwarciem odczyt wartość z mierników analogowych prądu i napięcia; lampka sygnalizująca obecność napięcia. Przycisk kontrolny ON/OFF
• Wyjście 3 fazowe , zabezpieczone przycisk kontrolnym ON/OFF, lampka sygnalizująca obecność napięcia; 4 gniazda laboratoryjne 3x400VAC
• Wyjście 1 fazowe, lampka sygnalizująca obecność napięcia; 4 gniazda 230V 2P+E
• Przycisk bezpieczeństwa zabezpieczony kluczykiem
• Przycisk Start/Stop włącznik główny

Dodatkowe informacje

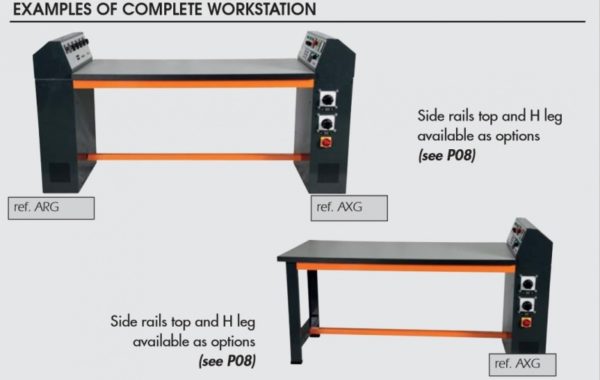

Mobilna konsola zasilająca stanowiąca dostawkę do stołu. Może stanowić nogę stołu lub być dostawiana do istniejącego stołu. Konsola wymaga doprowadzenia zasilania 3 fazowego i podłączenia do wyprowadzonych zacisków wewnątrz konsoli. Wysokość konsoli z panelem sterowniczym 1050mm. Panel sterowniczy ustawiony pod kątem. Opisy na panelu sterowniczym w języku polskim grawerowane laserowo.

Konsola wykonana z blachy malowanej proszkowo. Pokrętła regulacyjne oraz włącznik główny umieszczone z prawej lub lewej strony konsoli. Drzwiczki rewizyjne umieszczone na pionowym szerszym boku konsoli, umożliwiają szybki dostęp do wnętrza konsoli. Wewnątrz konsoli połączenia elektryczne wykonane wg obowiązujących norm.
