Zestaw przyrządów do instalacji fotowoltaicznych Fluke SMFT-1000 PRO
Zestaw przyrządów do instalacji fotowoltaicznych Fluke SMFT-1000 PRO - obrazek 2
Zestaw przyrządów do instalacji fotowoltaicznych Fluke SMFT-1000 PRO - obrazek 3
Zestaw przyrządów do instalacji fotowoltaicznych Fluke SMFT-1000 PRO - obrazek 4
Zestaw przyrządów do instalacji fotowoltaicznych Fluke SMFT-1000 PRO - obrazek 5

Zestaw przyrządów do instalacji fotowoltaicznych Fluke SMFT-1000 PRO

Fluke
Kategorie:

Dodaj do zapytania

Opis

Najważniejsze cechy

  • Kompleksowe rozwiązanie do testowania systemów fotowoltaicznych spełniające normy IEC 62446-1 dotyczące testów kategorii 1 i kategorii 2
  • Zestaw zawiera zaawansowane oprogramowanie TruTest™ do zarządzania zasobami fotowoltaicznymi i zestaw przewodów pomiarowych MC4 do cęgów prądowych do instalacji fotowoltaicznych
  • Porównanie wyników pomiaru krzywej I-U w terenie z danymi producenta
  • Możliwość podłączenia miernika promieniowania słonecznego, zapewniającego precyzyjne pomiary promieniowania i temperatury w czasie rzeczywistym



Zaprojektowany dla specjalistów z dziedziny instalacji fotowoltaicznych, którzy wykonują prace z zakresu montażu, rozruchu, inspekcji i konserwacji, zestaw przyrządów SMFT-1000 jest kompletnym rozwiązaniem do testowania instalacji fotowoltaicznych, zgodnym z normą IEC 62446-1. Dzięki oprogramowaniu Fluke TruTest™ można łatwo importować, organizować i analizować dane pomiarowe z instalacji fotowoltaicznych i testów rozruchowych, bez konieczności zabierania laptopa na miejsce.

Kategoria 1 – pełne sekwencyjne testy bezpieczeństwa IEC 62446-1

  • Rezystancja uziemienia ochronnego (Rpe)
  • Napięcie w obwodzie otwartym (Voc)
  • Prąd zwarcia (Isc)
  • Rezystancja izolacji (Rins)
  • Biegunowość

Kategoria 2 – testy wydajności systemu IEC 62446-1

Podczas wykonywania odczytu krzywej I-U w terenie w miarę wczytywania danych SMFT-1000 będzie wyświetlać w danych pomiarowych krzywą w odniesieniu do danych technicznych modułu zdefiniowanych przez producenta. Ułatwia to natychmiastowe potwierdzanie pomiarów bez użycia laptopa lub tabletu. Możliwość przeprowadzenia testu krzywej I-U w przypadku nowych instalacji, aby potwierdzić, że działają one zgodnie ze specyfikacjami zakładu lub sprawdzić, czy istniejące moduły lub ciągi modułów działają zgodnie z oczekiwanymi poziomami wydajności.

Rejestracja krzywej I-U i analiza za pomocą oprogramowania TruTest
Promieniowanie słoneczne, temperatura, nachylenie, kierunek geograficzny

Bezprzewodowy miernik promieniowania słonecznego

Do wykonywania precyzyjnych pomiarów krzywych I-U potrzebne są dane dotyczące nasłonecznienia i temperatury w czasie rzeczywistym. Zestaw przyrządów do instalacji fotowoltaicznych SMFT-1000 zawiera miernik promieniowania słonecznego IRR2-BT, który bezprzewodowo łączy się z urządzeniem SMFT-1000 w celu przesyłania danych w czasie rzeczywistym, zapewniając najdokładniejsze możliwe pomiary krzywej I-U. Jeśli z jakiegokolwiek powodu połączenie bezprzewodowe zostanie przerwane, urządzenie IRR2-BT będzie kontynuować rejestrowanie danych przez maksymalnie 17 godzin, które można później dopasować do testów wykonywanych za pomocą SMFT-1000.

Zaawansowane oprogramowanie TruTest™ do instalacji fotowoltaicznych: Szybsze analizowanie testów i tworzenie raportów

Szybkie i niezawodne oprogramowanie TruTest™ zaspokaja wszystkie potrzeby w zakresie certyfikacji i dokumentacji. Oprogramowanie TruTest™ to platforma do zarządzania zasobami instalacji fotowoltaicznych, przechowywania danych i raportowania. Niezależnie od tego, czy analizujesz wydajność panelu za pomocą krzywych I-U, czy testujesz bezpieczeństwo systemu w ramach reżimu pomiarowego kategorii 1 zgodnie z normą IEC 62446-1, właściwe zarządzanie danymi ma kluczowe znaczenie dla tworzenia łatwych do zrozumienia raportów dla klientów. Oprogramowanie TruTest™ umożliwia szybkie i łatwe importowanie wyników pomiarów bezpośrednio z wielofunkcyjnego testera instalacji fotowoltaicznych na komputer, porządkowanie i analizowanie danych, porównywanie poszczególnych zasobów z wcześniejszymi zaimportowanymi pomiarami i tworzenie kompleksowych, graficznych raportów dla klientów.

Łatwe zarządzanie danymi pomiarowymi, w tym z instalacji fotowoltaicznych i testów rozruchowych
Szybkie tworzenie inspekcji i raportów zgodnych z normą IEC 62446-1 i innymi dyrektywami
Analiza krzywej I-U z jasnymi wskazaniami wyniku pozytywnego/negatywnego; możliwość śledzenia zmian w krzywej I-U na przestrzeni kilku wizyt w danym miejscu
Porównywanie danych z danej lokalizacji z poprzednimi w celu analizy ich zmian w czasie

Specyfikacje: Zestaw przyrządów do instalacji fotowoltaicznych SMFT-1000 PRO: Wielofunkcyjny tester PV Fluke, rejestrator krzywej I-U z oprogramowaniem TruTest™ i przewodami MC4

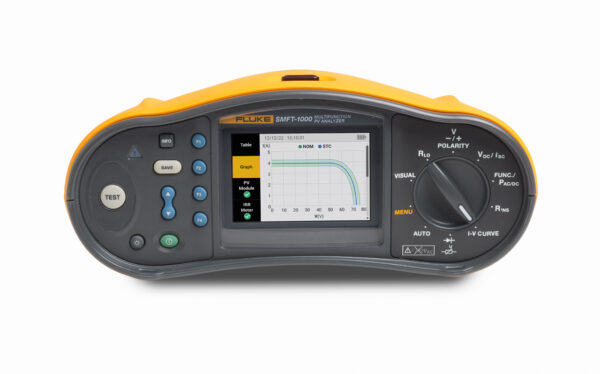

Wielofunkcyjny analizator PV Fluke SMFT-1000

Rezystancja przewodu ochronnego (RLo)
Zakres wyświetlania Zakres pomiarowy Rozdzielczość Dokładność
0,00–19,99 Ω 0,20–19,99 Ω 0,01 Ω ± (2% + 2 cyfry)
20,0–199,9 Ω 20,0–199,9 Ω 0,1 Ω ± (2% + 2 cyfry)
200–2000 Ω 200–2000 Ω 1 Ω ± (5% + 2 cyfry)
Prąd pomiaru ≥ 200 mA (≤ 2 Ω + Rcomp)
Napięcie testowe 4–10 V DC
Odwracanie biegunowości Tak
Zerowanie przewodów pomiarowych (Rcomp) Do 3 Ω
Moduł instalacji fotowoltaicznej / ciąg modułów, napięcie obwodu otwartego (Voc)
Zakres wyświetlania Zakres pomiarowy Rozdzielczość Dokładność
0,0–99,9 V 5,0–99,9 V 0,1 V ± (0,5% + 2 cyfry)
100–1000 V 100–1000 V 1 V ± (0,5% + 2 cyfry)
Test biegunowości Tak
Moduł instalacji fotowoltaicznej / ciąg modułów, prąd zwarcia (Is/c)
Zakres wyświetlania Zakres pomiarowy Rozdzielczość Dokładność
0,0–20,0 A 0,2–20,0 A 0,1 A ± (1% + 2 cyfry)
Rezystancja izolacji (RINS)
Zakres wyświetlania Zakres pomiarowy Rozdzielczość Dokładność
0,00–99,99 MΩ 0,20–99,99 MΩ 0,01 MΩ ±(5% + 5 cyfr)
100,0–199,9 MΩ 100,0–199,9 MΩ 0,1 MΩ ± (10% + 5 cyfr)
200–999 MΩ 200–999 MΩ 1 MΩ ± (20% + 5 cyfr)
Zakres pomiarowy Rozdzielczość Dokładność
Napięcie testowe przy braku obciążenia Od 50 V / 100 V / 250 V do 199,9 MΩ
Od 500 V / 1000 V do 999 MΩ		 1 V Od 0% do + 20%
Napięcie testowe przy ≥ 1 mA 250 V przy 250 kΩ
500 V przy 500 kΩ
1000 V przy 1 MΩ		 1 V Od 0% do + 10%
Natężenie testowe Min. 1 mA (przy 250 kΩ / 500 kΩ / 1 MΩ)
Maks. 1,5 mA (zwarcie)
Sprawdzanie diody blokującej (Vbd)
Zakres wyświetlania Zakres pomiarowy Rozdzielczość Dokładność
0,00–6,00 V DC 0,50–6,00 V DC 0,01 V DC ± (5%  + 10 cyfr)
Urządzenie przeciwprzepięciowe (SPD)
Zakres wyświetlania Zakres pomiarowy Rozdzielczość Dokładność
0–1000 V DC 50–1000 V DC 1 V DC ± (10% + 5 cyfr)
Pomiar napięcia AC/DC za pomocą gniazd testowych 4 mm
Zakres wyświetlania Zakres pomiarowy Rozdzielczość Dokładność
0,0–99,9 V AC 5,0–99,9 V AC 0,1 V ± (2,5% + 2 cyfry)
100–700 V AC 100–700 V AC 1 V ± (2,5% + 2 cyfry)
0,0–99,9 V DC 5,0–99,9 V DC 0,1 V ± (2,5% + 2 cyfry)
100–1000 V DC 100–1000 V DC 1 V ± (2,5% + 2 cyfry)
Wykrywanie AC/DC Tak (automatyczne)
Kontrola biegunowości  +/- Tak
Prąd AC/DC z cęgami prądowymi i100
Zakres wyświetlania Zakres pomiarowy Rozdzielczość Dokładność (DC, AC 50/60 Hz)
0,0–100 A DC 1,0–100 A DC 0,1 A ± (5% + 2 cyfry)*
0,0–100 A AC TRMS 1,0–100 A AC TRMS 0,1 A ± (5% + 2 cyfry)*
* Bez uwzględnienia tolerancji cęgów prądowych i100
Tolerancje cęgów prądowych i100
Zakres wyświetlania Zakres pomiarowy Sygnał wyjściowy Dokładność (DC, AC 50/60 Hz)
ND. 1–100 A DC lub AC < 1 kHz 10 mV/A AC/DC ± (1,5% + 0,1 A)
Pomiar mocy AC/DC (z cęgami prądowymi i100)
Zakres wyświetlania Zakres pomiarowy Rozdzielczość Dokładność (DC, AC 50/60 Hz)
0,0–700 V AC
0,0–1000 V DC		 5,0–700 V AC
5,0–1000 V DC		 0,1 V ± (2,5% + 2 cyfry)
0–100 A AC/DC 1–100 A AC/DC 0,1 A ± (6,5% + 3 cyfry)
0–100 kW/kVA 5–100 kW/kVA 1 kW/kVA ± (10% + 4 cyfry)
Ogólne dane techniczne
Wymiary SMFT-1000 10 cm × 25,0 cm × 12,5 cm
Masa SMFT-1000 1,4 kg
Bateria/akumulator 6 AA IEC LR6
Temperatura eksploatacji Od 0°C do 50°C
Temperatura przechowywania Od -30°C do 60°C bez baterii/akumulatora
Wysokość eksploatacji Do 2000 m
Wysokość przechowywania Do 2000 m
Bezpieczeństwo
Analizator instalacji fotowoltaicznych SMFT-1000 IEC 61010-1, stopień zanieczyszczenia 2
IEC 61010-2-034 CAT III 1000 V DC, CAT III 700 V AC
Cęgi prądowe i100 IEC 61010-2-032, typ D (do przewodów izolowanych), 1000 V
Akcesoria IEC 61010-031
TL1000-MC4 CAT III 1500 V, 20 A
Zdalna sonda TP1000 (z nasadką) CAT IV 600 V, CAT III 1000 V, 10 A
Zdalna sonda TP1000 (bez nasadki) CAT II 1000 V, 10 A
Przewody pomiarowe TL1000 CAT III 1000 V, 10 A
Przewody pomiarowe TL1000/30M CAT III 1000 V, CAT IV 600 V,
5 A (na szpuli), 10 A (po całkowitym rowinięciu)
Sondy pomiarowe TP74 (z nasadką) CAT III 1000 V, 10 A
Sondy pomiarowe TP74 (bez nasadki) CAT II 1000 V, 10 A
Zacisk AC285 typu „krokodylek” CAT III 1000 V, 10 A
Funkcjonalność IEC 61557-1, IEC 61557-2, IEC 61557-4, IEC 61557-10
Kompatybilność elektromagnetyczna (EMC)
Normy międzynarodowe IEC 61326-1: Urządzenie przenośne, środowisko elektromagnetyczne, CISPR 11: Grupa 1, klasa A
Grupa 1: Urządzenie celowo wytwarza lub wykorzystuje energię o częstotliwości radiowej
przekazywaną poprzez elementy przewodzące, która jest konieczna do wewnętrznego działania samego urządzenia.
Klasa A: Przyrząd może być stosowany we wszystkich instalacjach poza instalacjami mieszkaniowymi oraz instalacjami przyłączonymi bezpośrednio do sieci niskiego napięcia zasilającej budynki mieszkalne. Ze względu na zakłócenia przewodzone i emitowane mogą wystąpić potencjalne problemy
z zapewnieniem kompatybilności elektromagnetycznej w innych środowiskach.
Przestroga: Ten przyrząd nie jest przeznaczony do użytkowania w środowiskach mieszkalnych
i może nie zapewniać odpowiedniej ochrony odbioru fal radiowych w takich środowiskach.
Moduł łączności bezprzewodowej
Zakres częstotliwości Od 2,402 GHz do 2,480 GHz
Moc wyjściowa 8 dBm

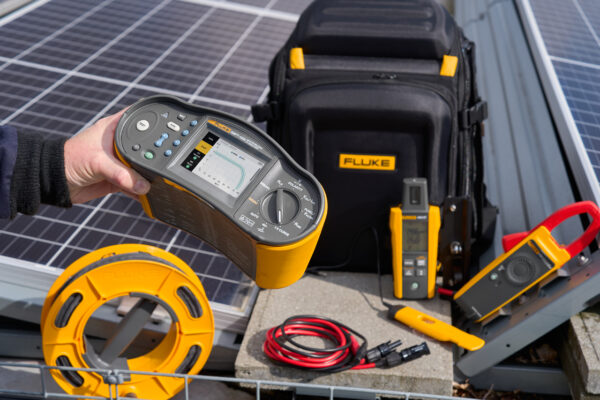

Zawartość zestawu:

  • Profesjonalny plecak narzędziowy Fluke SMFT-1000-BP
  • Wielofunkcyjny analizator instalacji fotowoltaicznych SMFT-1000
  • Pasek transportowy
  • Zestaw bezpieczników
  • Kabel z adapterem IRDA optyczny-USB
  • Adapter zerujący
  • Bezprzewodowy miernik promieniowania słonecznego Fluke IRR2-BT Pro
  • Zewnętrzna sonda temperatury 80PR-IRR
  • Wspornik montażowy do paneli fotowoltaicznych
  • Futerał
  • Cęgi prądowe AC/DC i100 100 A
  • Zestaw wieszaków magnetycznych TPAK
  • Sonda pomiarowa TP1000 z przyciskiem testu zdalnego
  • Zestaw przewodów pomiarowych TL1000
  • Zestaw przewodów pomiarowych TL1000-MC4
  • Przewód pomiarowy na szpuli TL1000/30M
  • Zestaw złączy
  • Zestaw przewodów pomiarowych PVLEAD3 MC4 do cęgów prądowych do instalacji fotowoltaicznych
  • Zaawansowane oprogramowanie do zarządzania danymi i tworzenia raportów TruTest™
