Zestaw szkoleniowy z podstaw fotowoltaiki

Opis

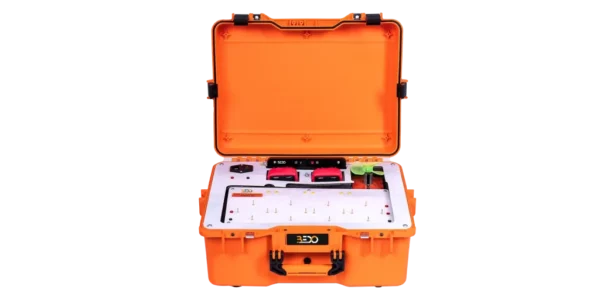

Zestaw szkoleniowy Solar PV Fundamental Training Kit zapewnia szeroki zakres eksperymentów, od fizycznych podstaw fotowoltaiki, po badanie komponentów systemu PV i projektowanie złożonych systemów PV w skali laboratoryjnej. Zestaw szkoleniowy oferuje eksperymenty zarówno dla inżynierii elektrycznej, jak i fotowoltaiki. Falownik wyświetla wytwarzanie prądu przemiennego z prądu paneli słonecznych. Zestaw uzupełnia szereg różnych odbiorników elektrycznych, takich jak super jasna dioda LED lub żarówka, które można wykorzystać do porównania ich wydajności.

Zakres dostawy

Solar PV Fundamental Training Kit (FK100)
Twarda kopia instrukcji obsługi

Opcje

Zawartość cyfrowa (BI01)

Szczegóły techniczne

Zestaw szkoleniowy z zakresu fotowoltaiki zapoznaje uczestników z systemami fotowoltaicznymi i sposobem przekształcania światła słonecznego w energię elektryczną.
Można tworzyć i obsługiwać różne systemy fotowoltaiczne, takie jak systemy podłączone do sieci i systemy poza siecią.
Zestaw szkoleniowy składa się z:
- 3x Ogniwo słoneczne 5 V, 400 mA
- 3x Ogniwo słoneczne6 V, 140mA
- 1x Panel słoneczny 12V/430mA
- 1x Moduł diody
- 1x Moduł potencjometru
- 1x Moduł regulatora bocznikowego
- 1x Moduł silnika
- 1x Moduł żarówki
- 1x Moduł bazy solarnej Podstawa
- 2x Moduł LED (wysoka jasność)
- 1x Moduł kondensatora
- 1x Moduł brzęczyka
- Akumulator kwasowo-ołowiowy 12V
- 1x Element wtykowy rezystora 330 Ohm
- 3x Element wtykowy rezystora 100 Ohm
- 2x Element wtykowy rezystora 15 Ohm
- 2x Moduł rezystora
- 3x Moduł oświetlenia
- 1x Podstawa pod panel słoneczny
- 1x Moduł zasilania
- 1x Śmigło
- 1x Walizka PV
- 6x Kabel bananowy bezpieczeństwa, 25cm, czerwony
- 6x bezpieczny kabel bananowy, 25cm, czarny
- 6x bezpieczny kabel bananowy, 25cm, żółty
- 3x bezpieczny kabel bananowy, 50cm, czerwony
- 3x bezpieczny kabel bananowy, 50cm, czarny
- 1x lampa 100W z obudową
- 1x zasilacz
- 1x schemat układu
- 2x multimetr
- Pudełko na komponenty z wkładkami piankowymi

Eksperymenty

Podstawowe eksperymenty z zakresu inżynierii elektrycznej :
- Pomiar napięcia, prądu i mocy Prawo Ohma
- Seryjne połączenie rezystorów (dzielnik napięcia)
- Równoległe połączenie rezystorów (dzielnik prądu)
- Podstawowe eksperymenty z zakresu fotowoltaiki:
- Połączenie szeregowe i równoległe ogniw słonecznych
- Zależność mocy od powierzchni ogniwa słonecznego
- Zależność mocy od kąta padania światła
- Zależność mocy od poziomu oświetlenia
- Zależność mocy od poziomu oświetlenia pod obciążeniem
- Zależność rezystancji wewnętrznej od poziomu oświetlenia
- Efekt zacienienia na ogniwach słonecznych
- Ciemna charakterystyka ogniw słonecznych
- Charakterystyka I-. Charakterystyka V, MPP i współczynnik wypełnienia ogniw słonecznych
- Zależność charakterystyki I-V ogniw słonecznych od poziomu oświetlenia
- Krzywa charakterystyczna modułów słonecznych
- Charakterystyka I-V częściowo zacienionych modułów słonecznych
- Współczynnik temperaturowy ogniw słonecznych
Eksperymenty z systemem fotowoltaicznym:
- Komponenty systemu off- sieci
- Możliwe warunki pracy systemów offgrid
- Zasada działania regulatorów bocznikowych i szeregowych
- Charakterystyka obciążenia regulatorów PWM
- Zasada działania trackera MPP
- Charakterystyka trackera MPP
- Zasada działania zabezpieczenia przed głębokim rozładowaniem
- Zasada działania falownika
